Toyota Celica 1990 - Carlos Sainz replica

NikMar said:
Един въпрос: Като завършиш това чудовище трябва ли да минаваш на технотест?

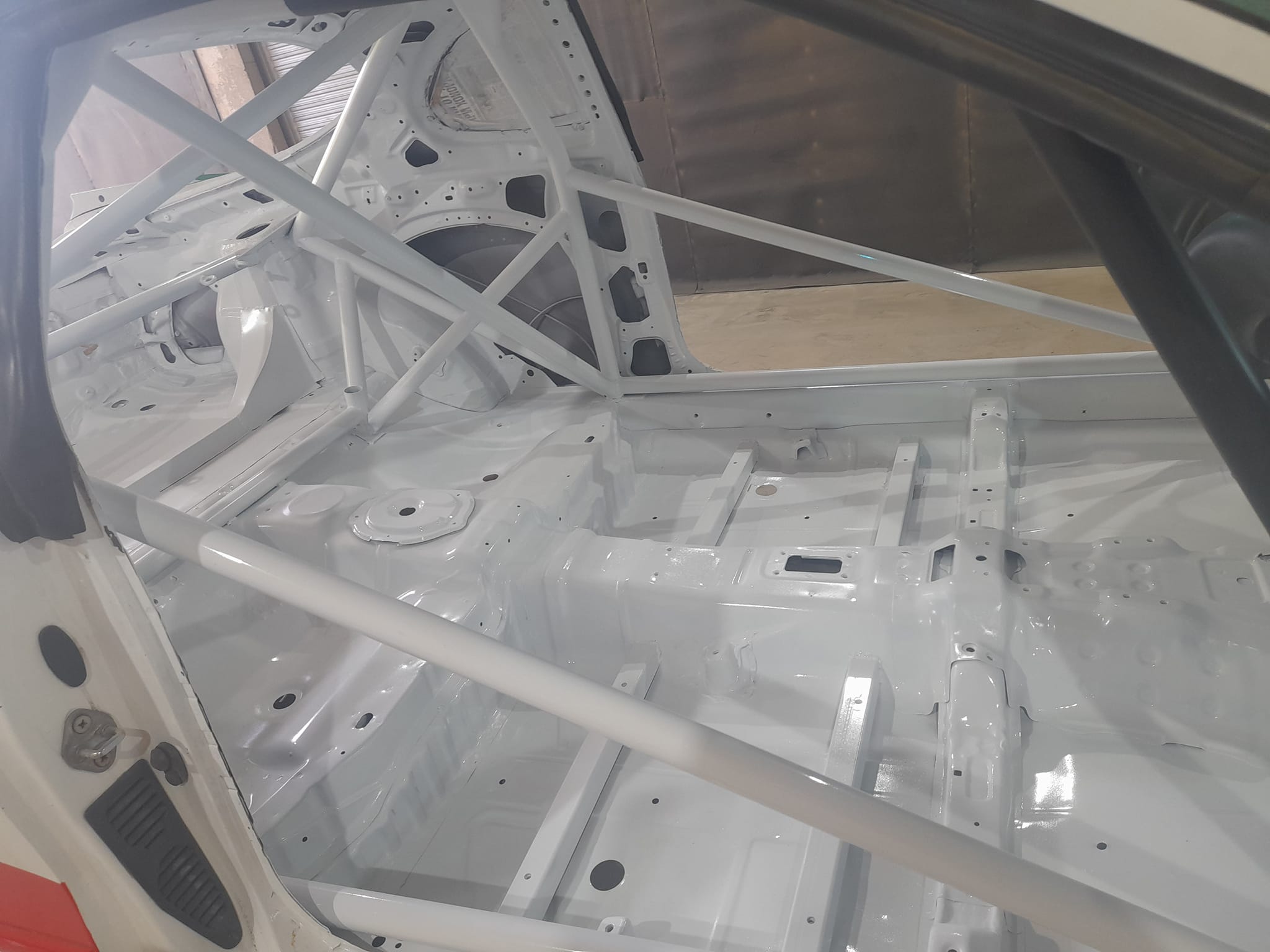

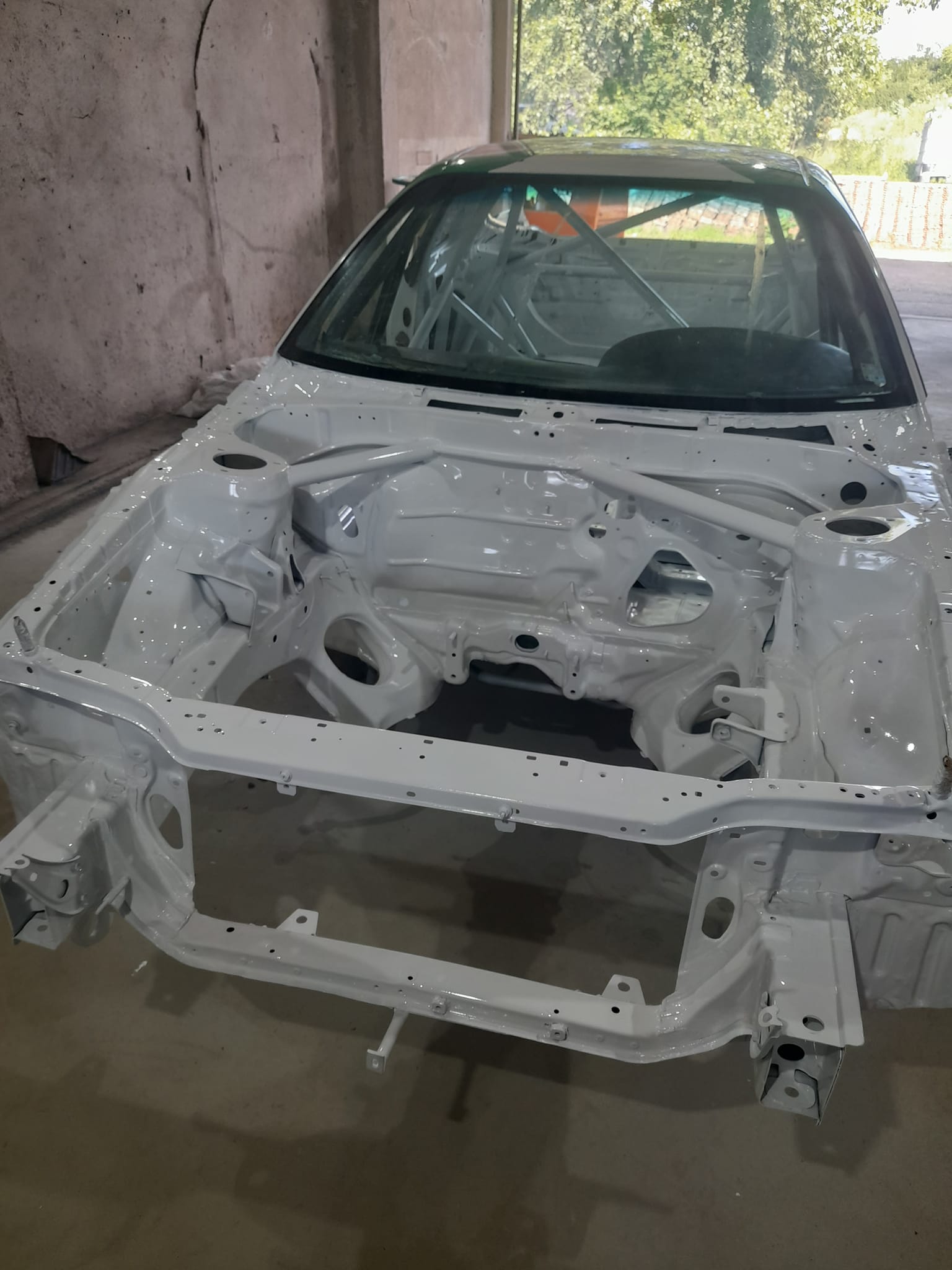

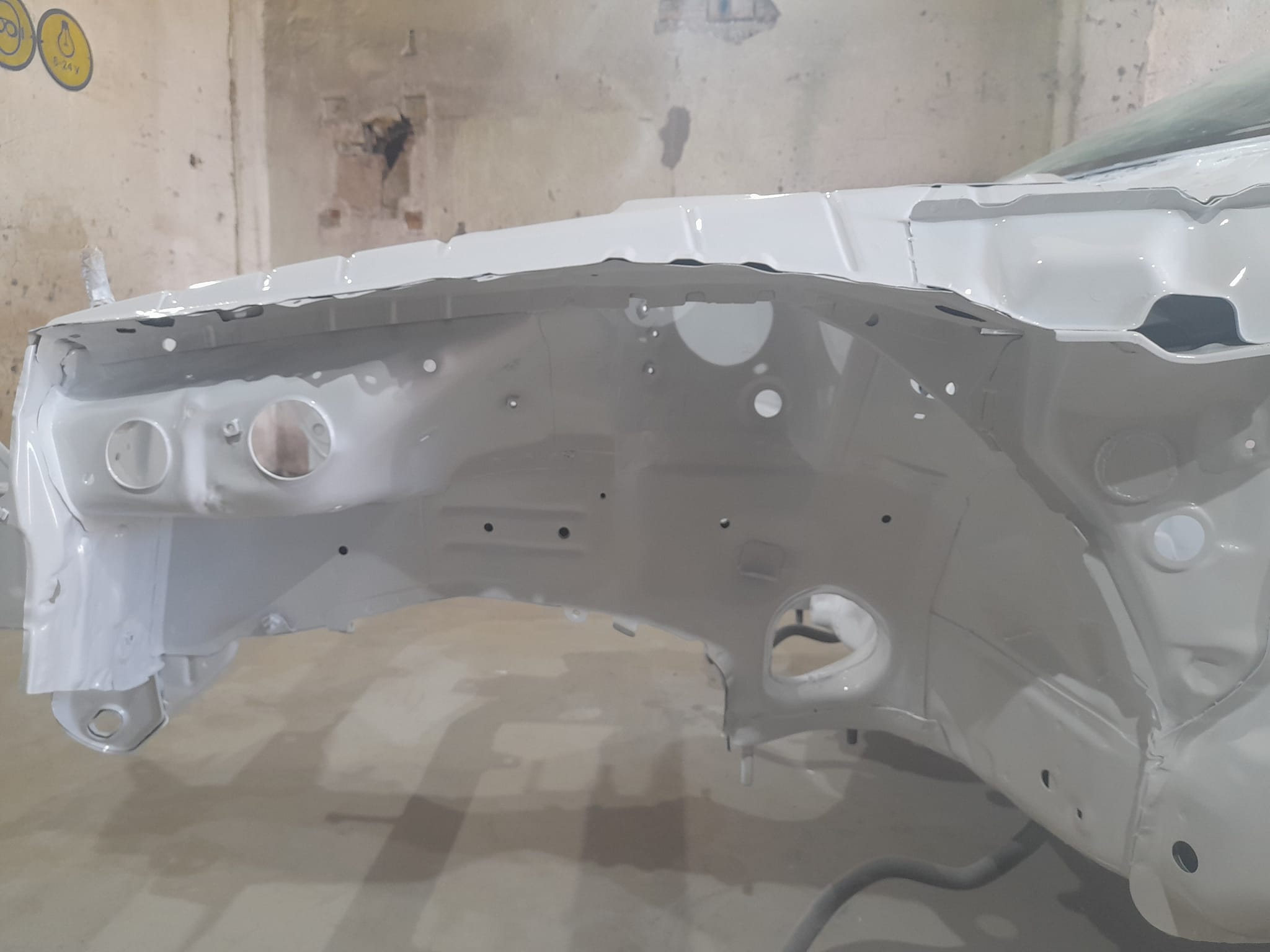

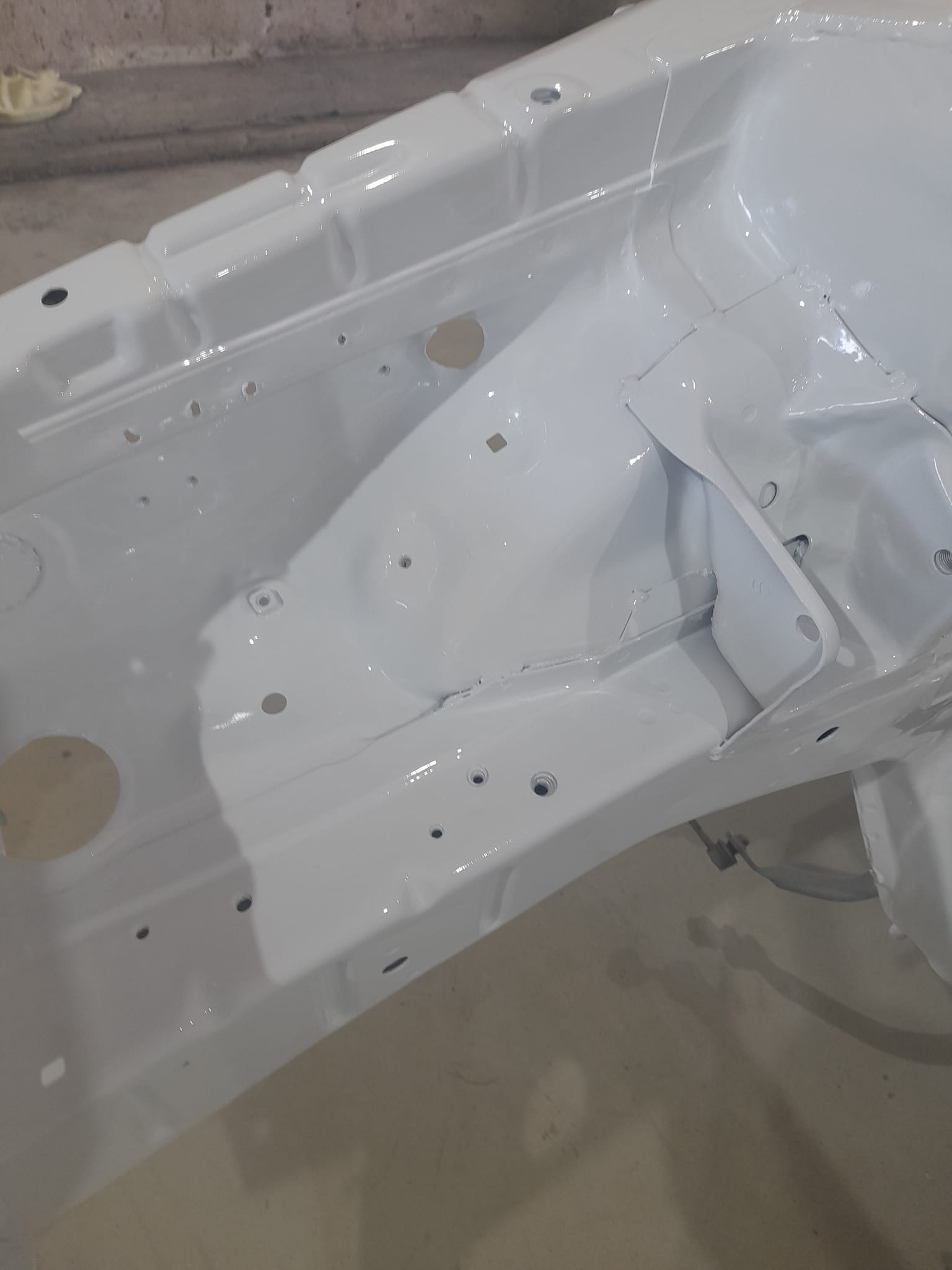

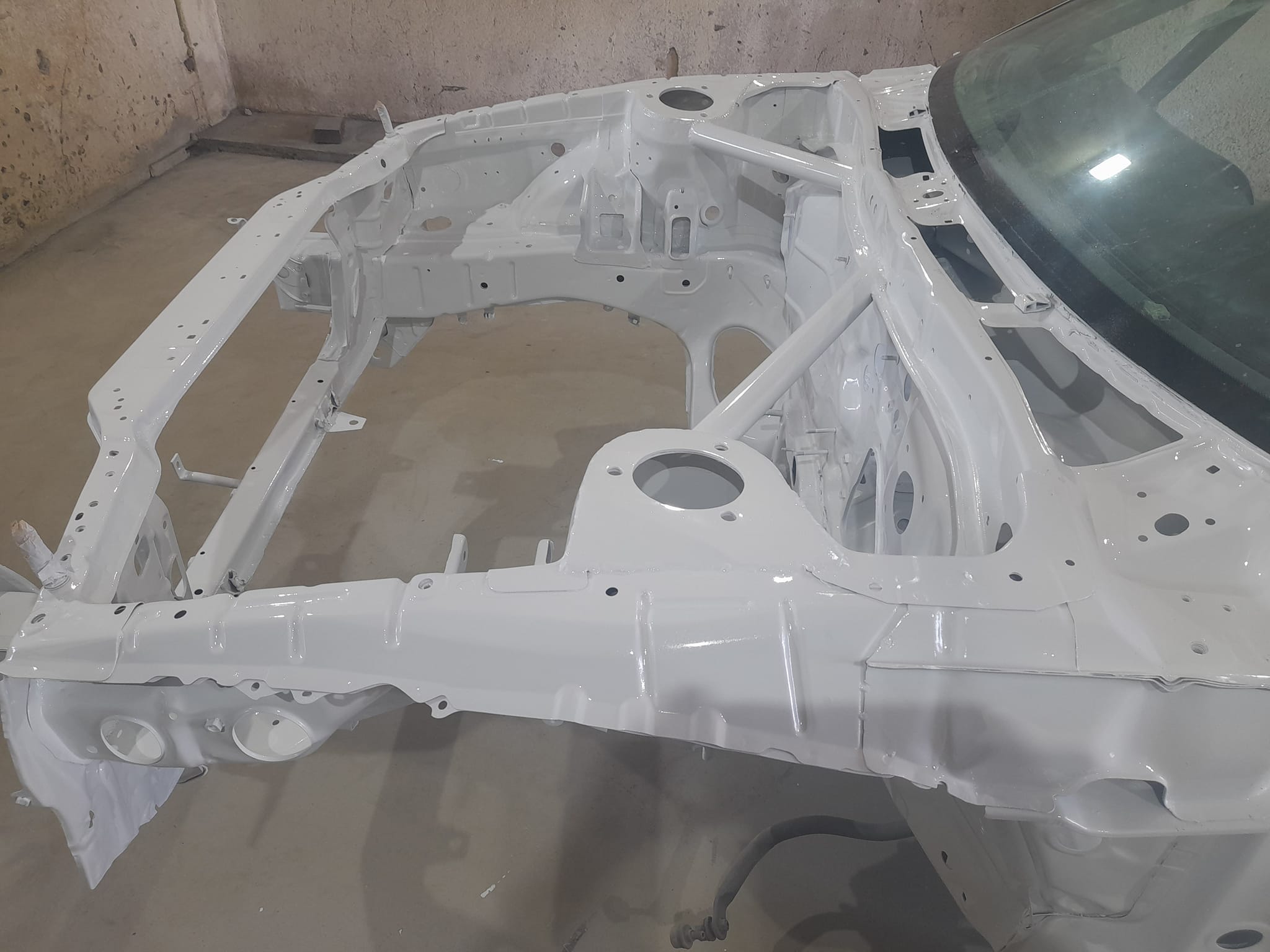

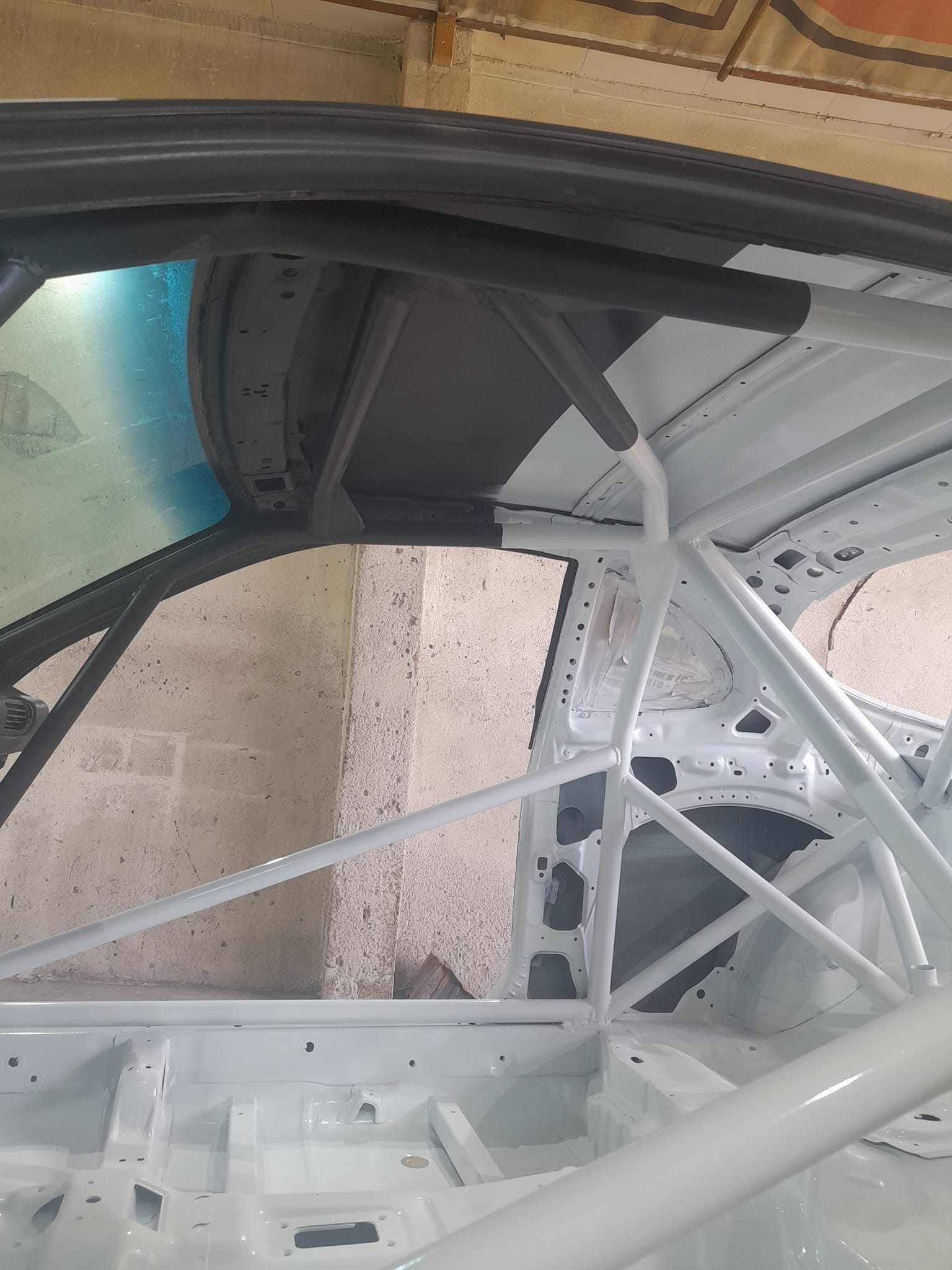

Реално си оставам с моя блок където е номера на двигателя,въпреки,че ще е силно модифииран,но аз така или иначе не мисля да я карам по пътищата.В момента изкарвам лиценз за профисионален състезател и да се надваме,догодина Селиката да радва феновете по трасетата.След  като я бластирахме,последва моментално епокси грунд,там не съм снимал,но  пък имам снимки на боядисаното купе

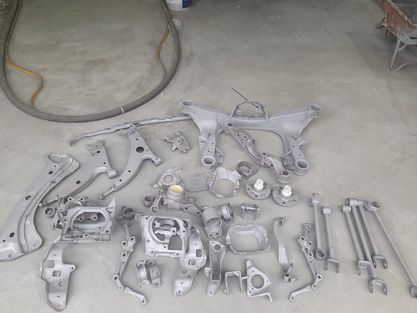

Докато гласихме купето,Митко,бластира предния и задния мост,носачите им и  още доста дреболий.След това ги боядиса на праховото.

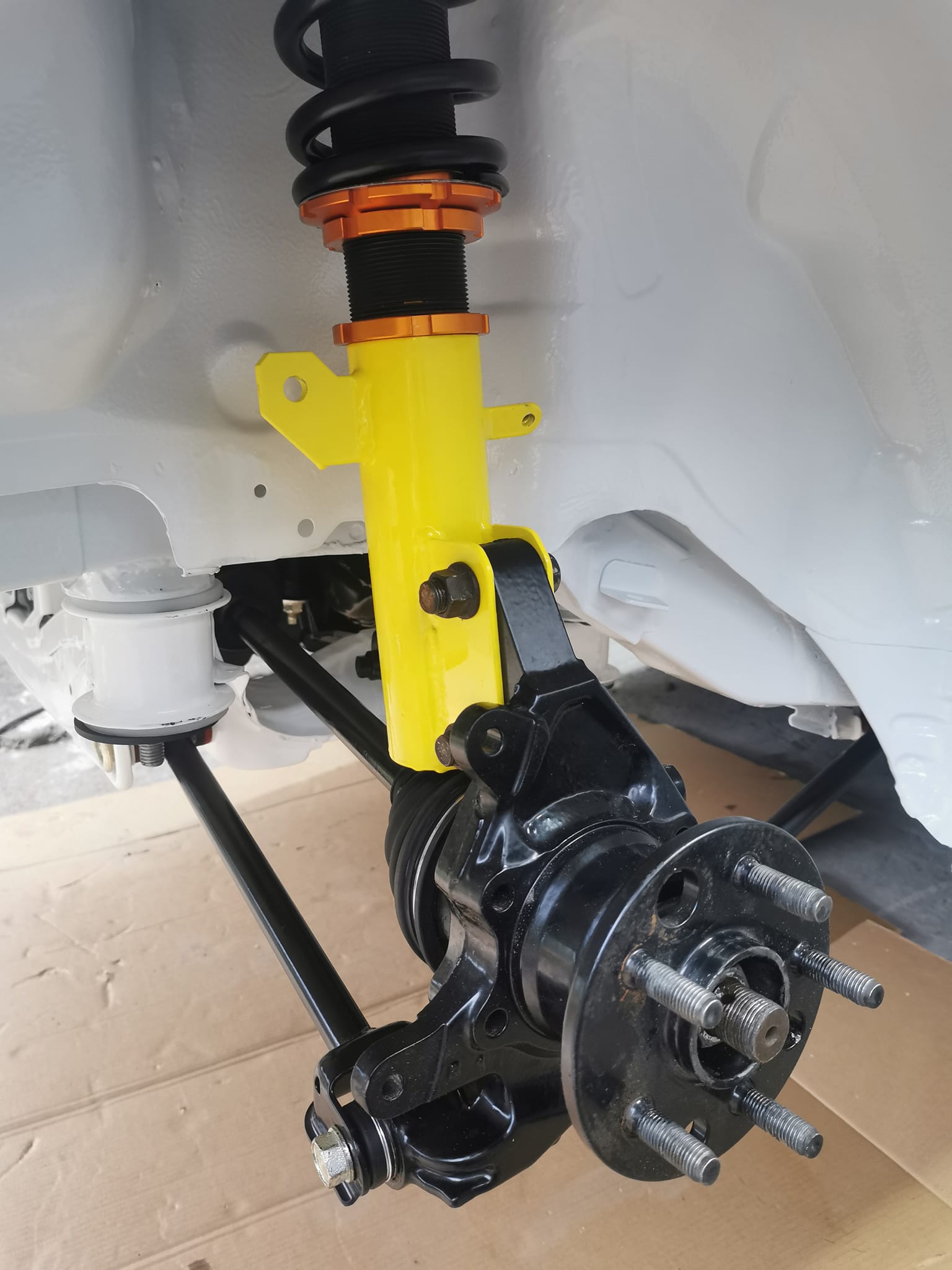

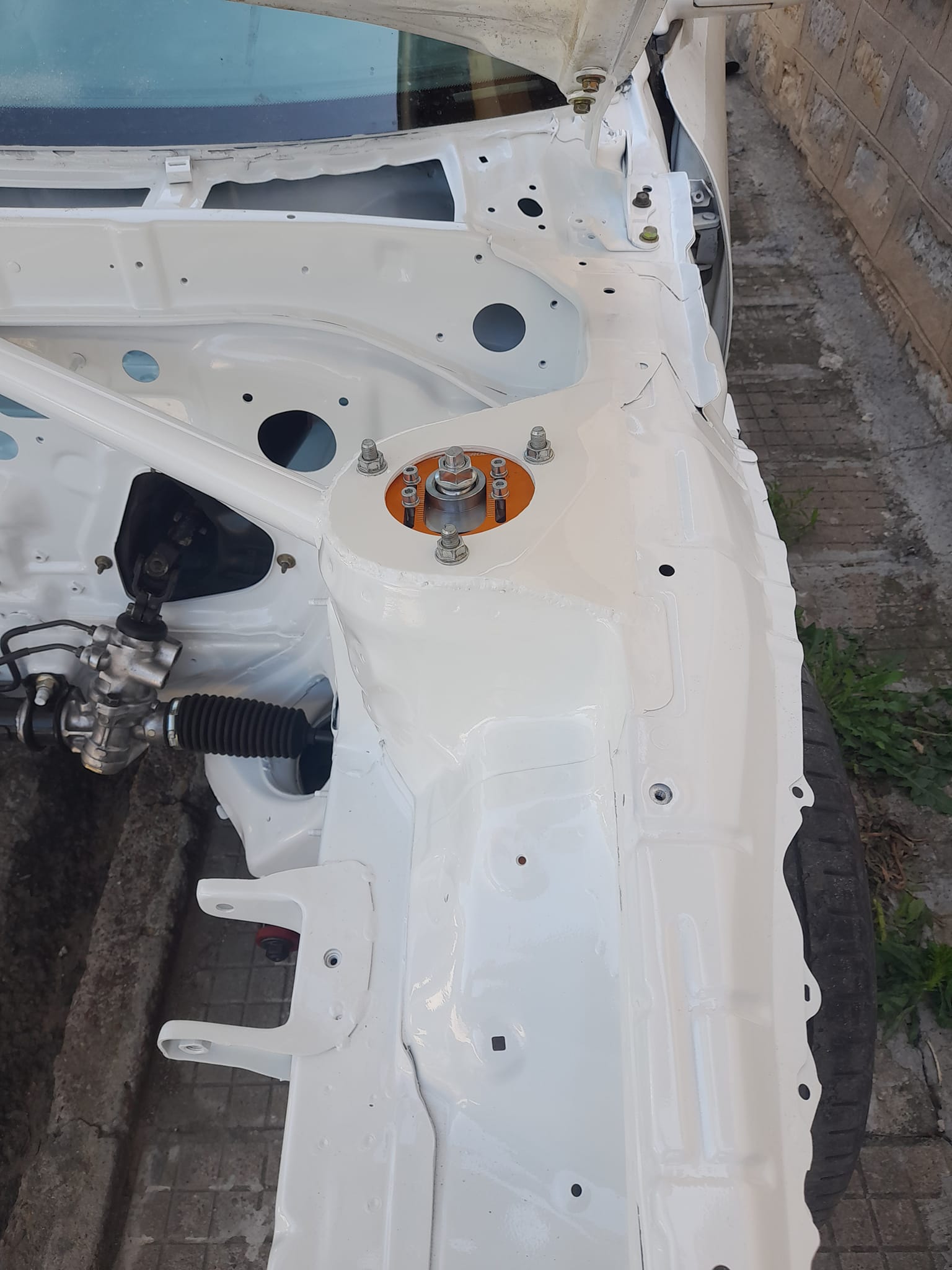

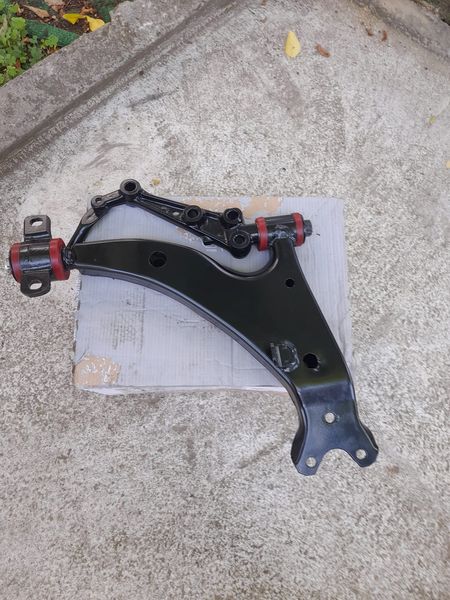

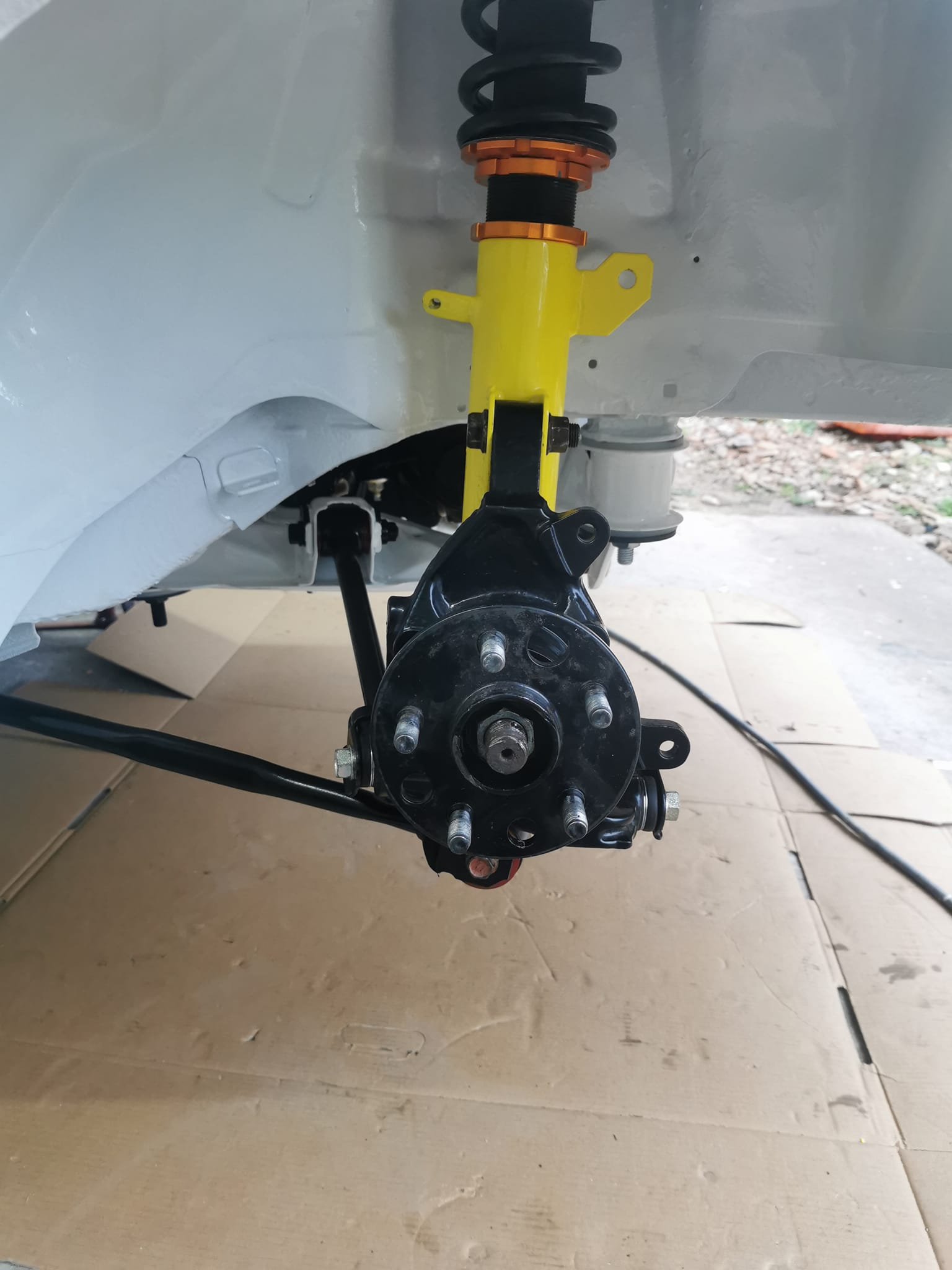

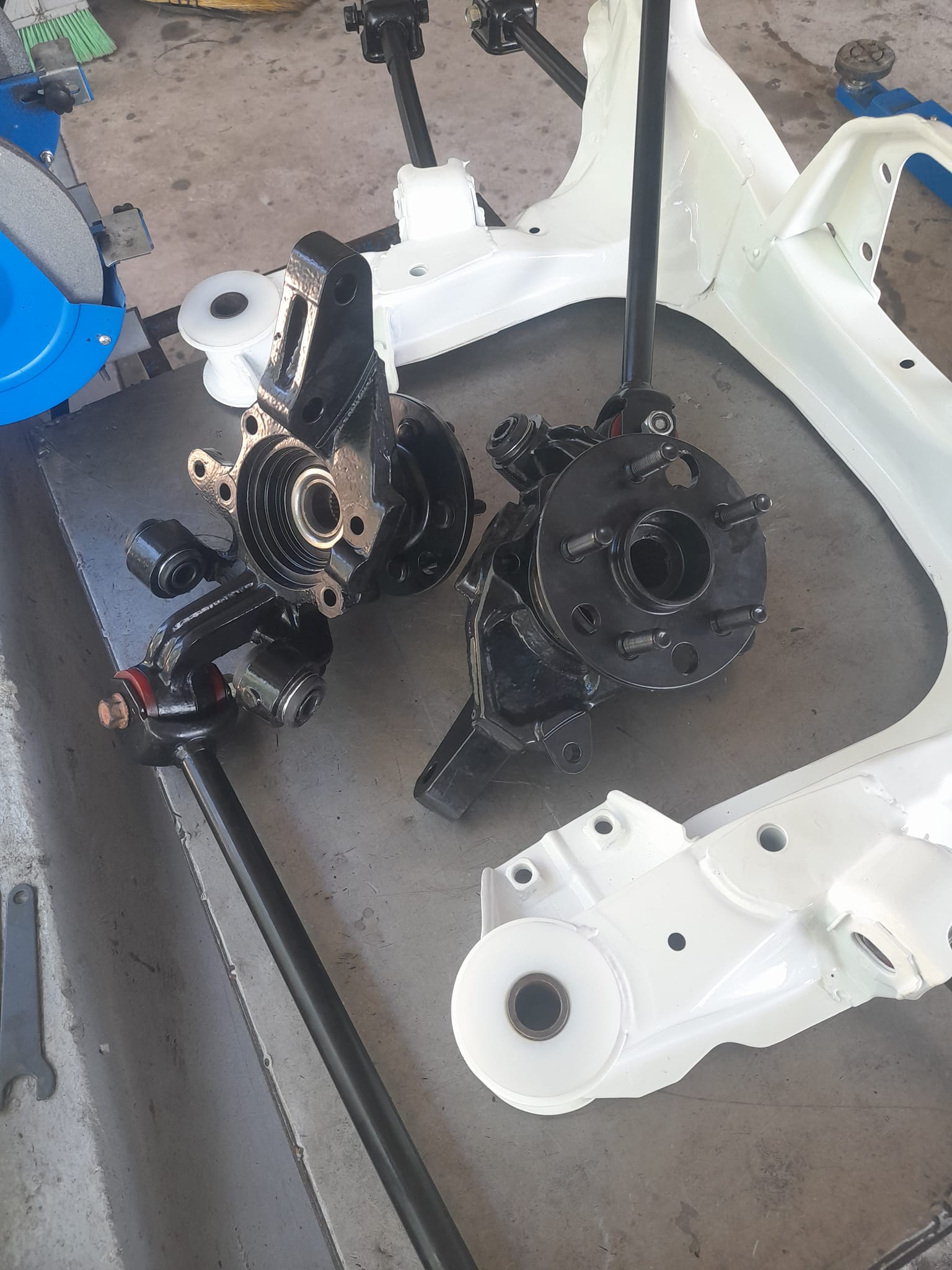

Между времено с един приятел стругар изработихме тампони от полиреутан за предния задния мост и тампоните на мотора.Сега ще кача само на предното окачване,скоро ще направя по-подробно описание,какво съм направил по задния мост.

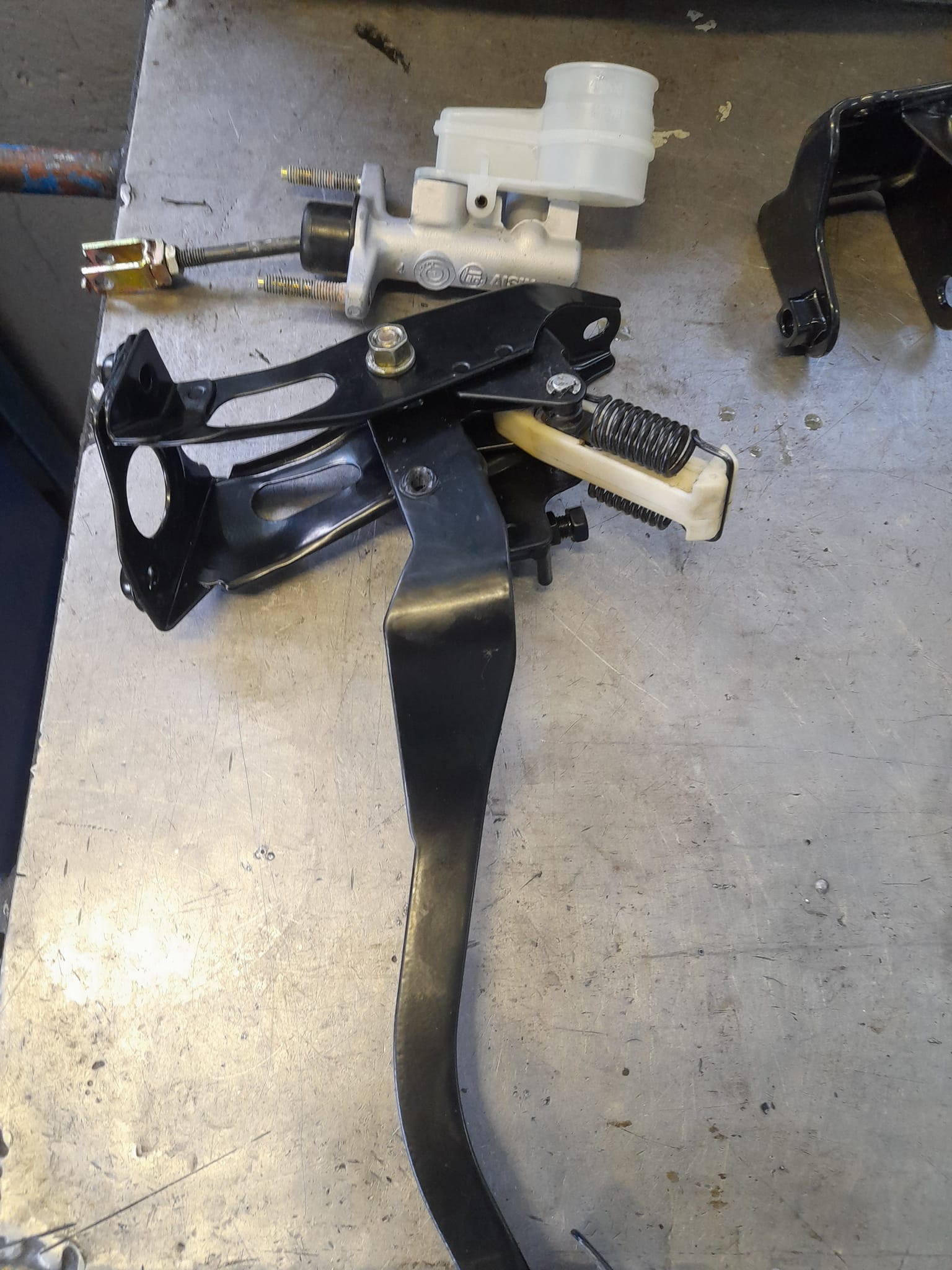

Пърна ревизия и на педала на съединителя

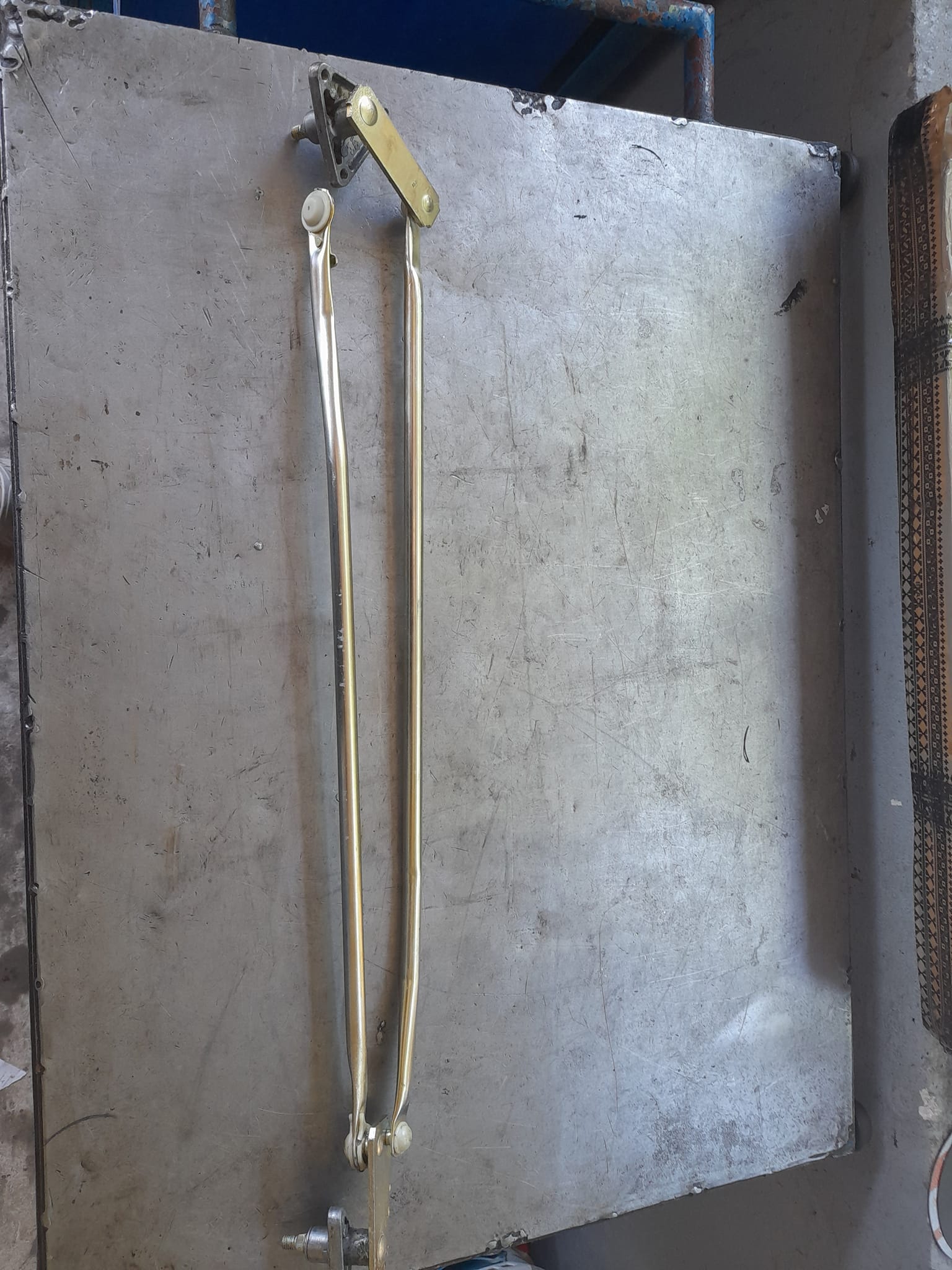

също и на рамената на чистачките

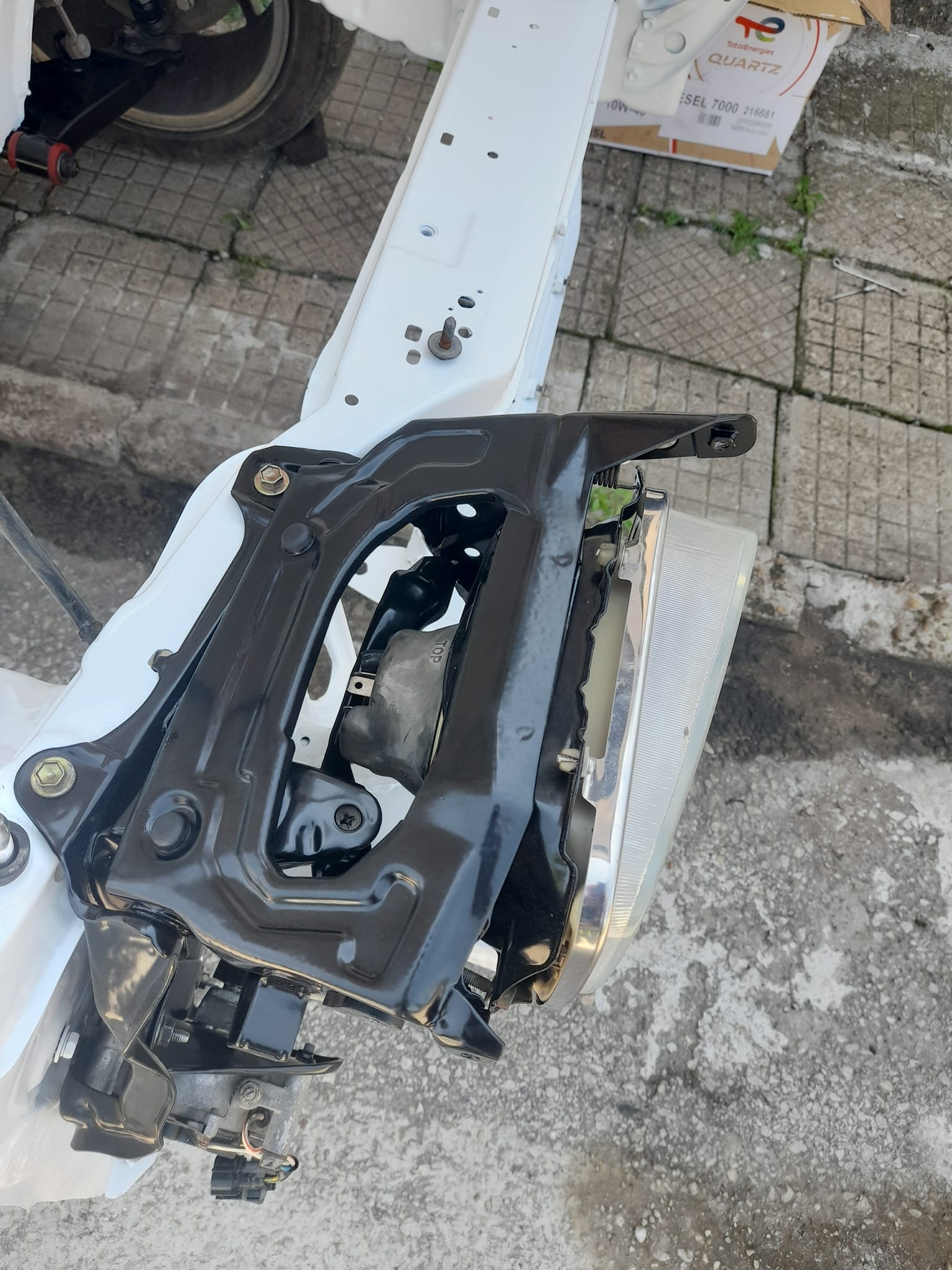

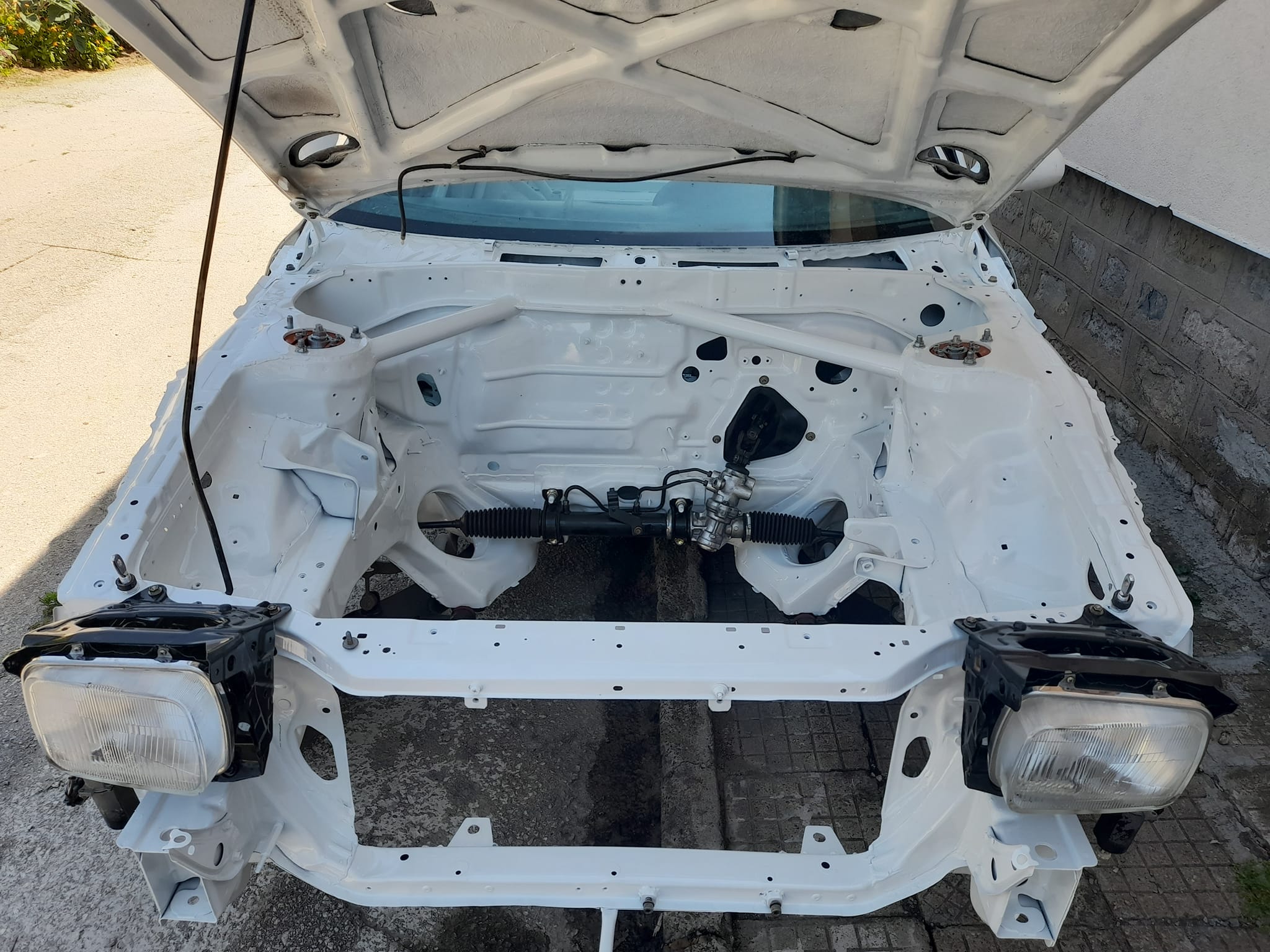

последваха и фаровете

И така вечерно време след работа си монтирам по някоя част

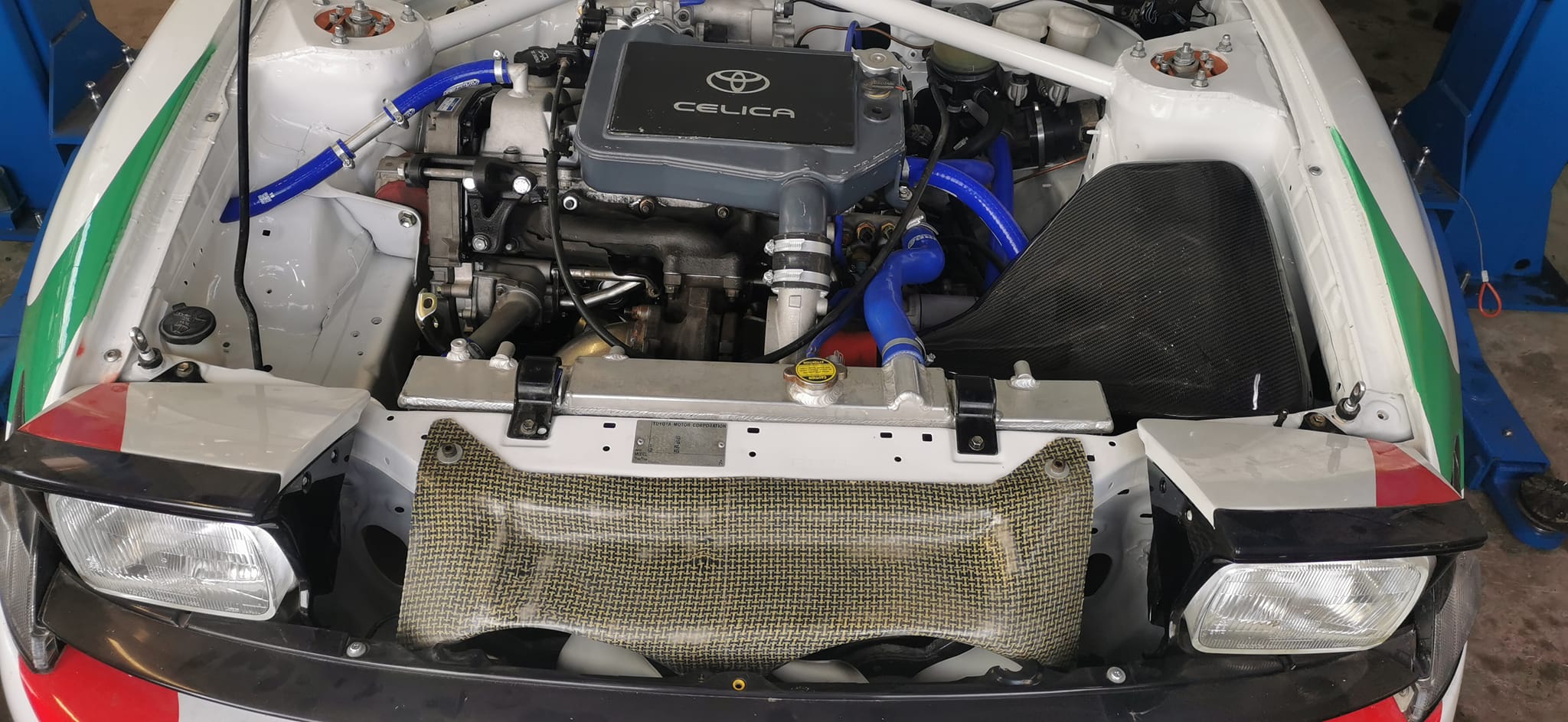

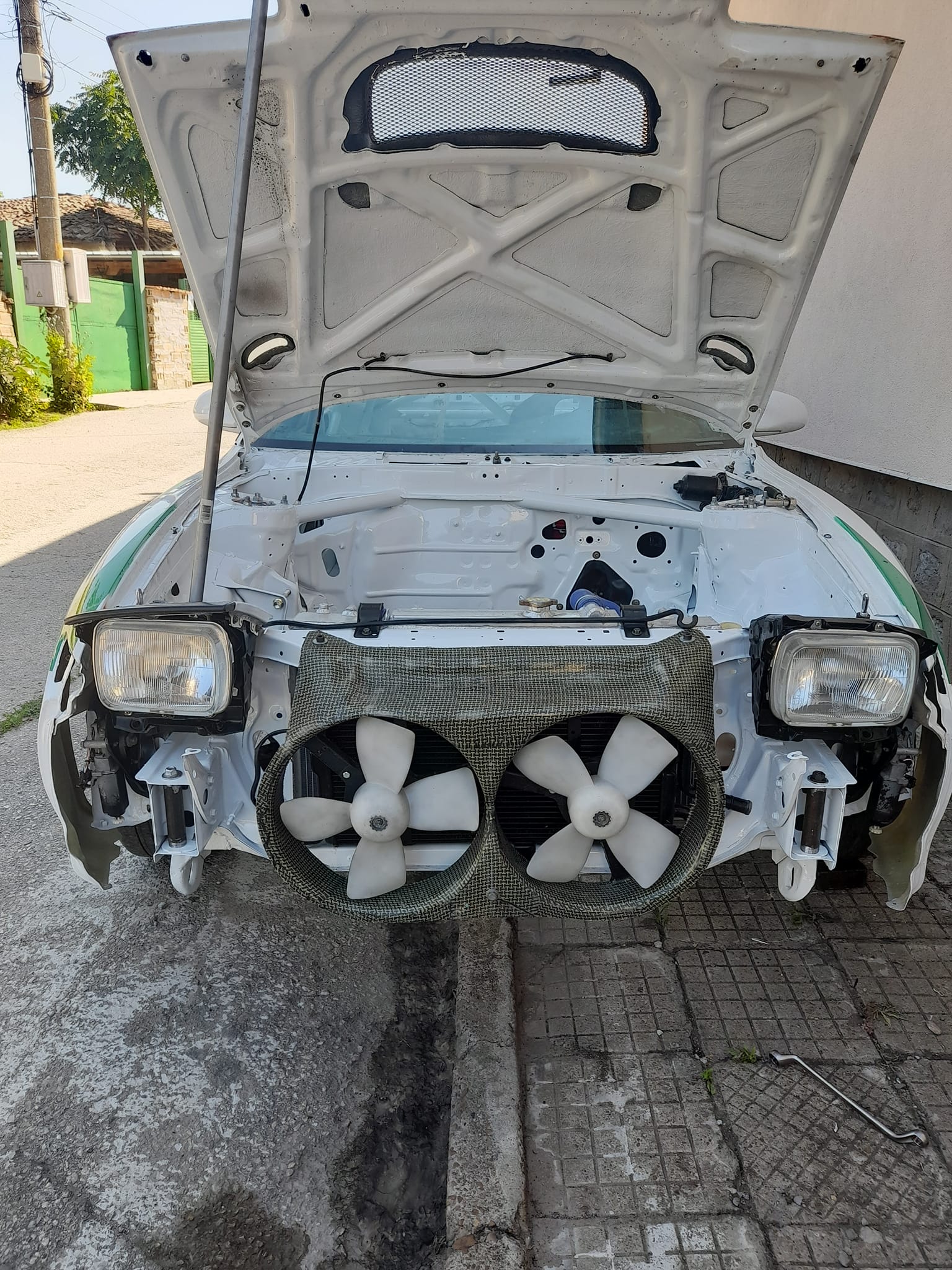

Май и по-напред в темата ги бях мернал, но на последата снимка се виждат съвсем ясно - много странни перки за радиатора. Предполагам че умишлено не са симетрични лопатките, но лично не мога да си обясня защо.  ???

П.П. Ще се радвам да видя и някакво развитие в двутактовата тема  :D

Logrus said:
Май и по-напред в темата ги бях мернал, но на последата снимка се виждат съвсем ясно - много странни перки за радиатора. Предполагам че умишлено не са симетрични лопатките, но лично не мога да си обясня защо.  ???

П.П. Ще се радвам да видя и някакво развитие в двутактовата тема  :D
Да перките изглеждан странно,но са оригиналните на модела,и аз немога да си обесня,какво са имали в предвид японците.Скоро ще има развитие и при Вартбурга.

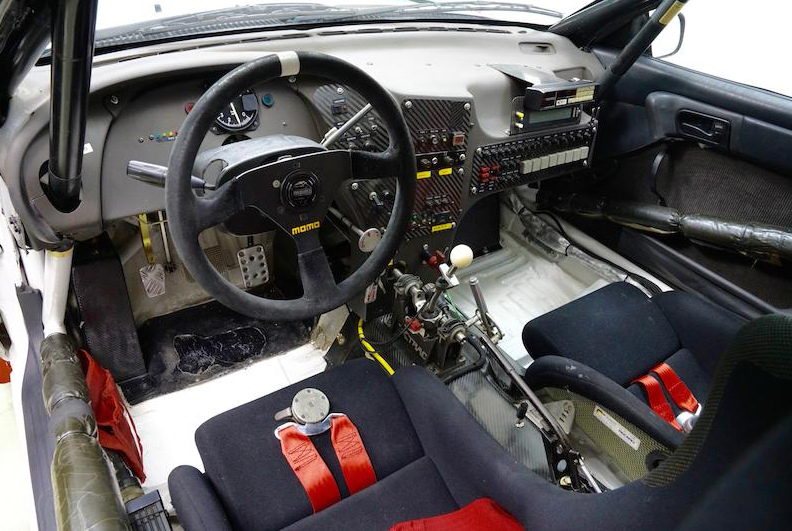

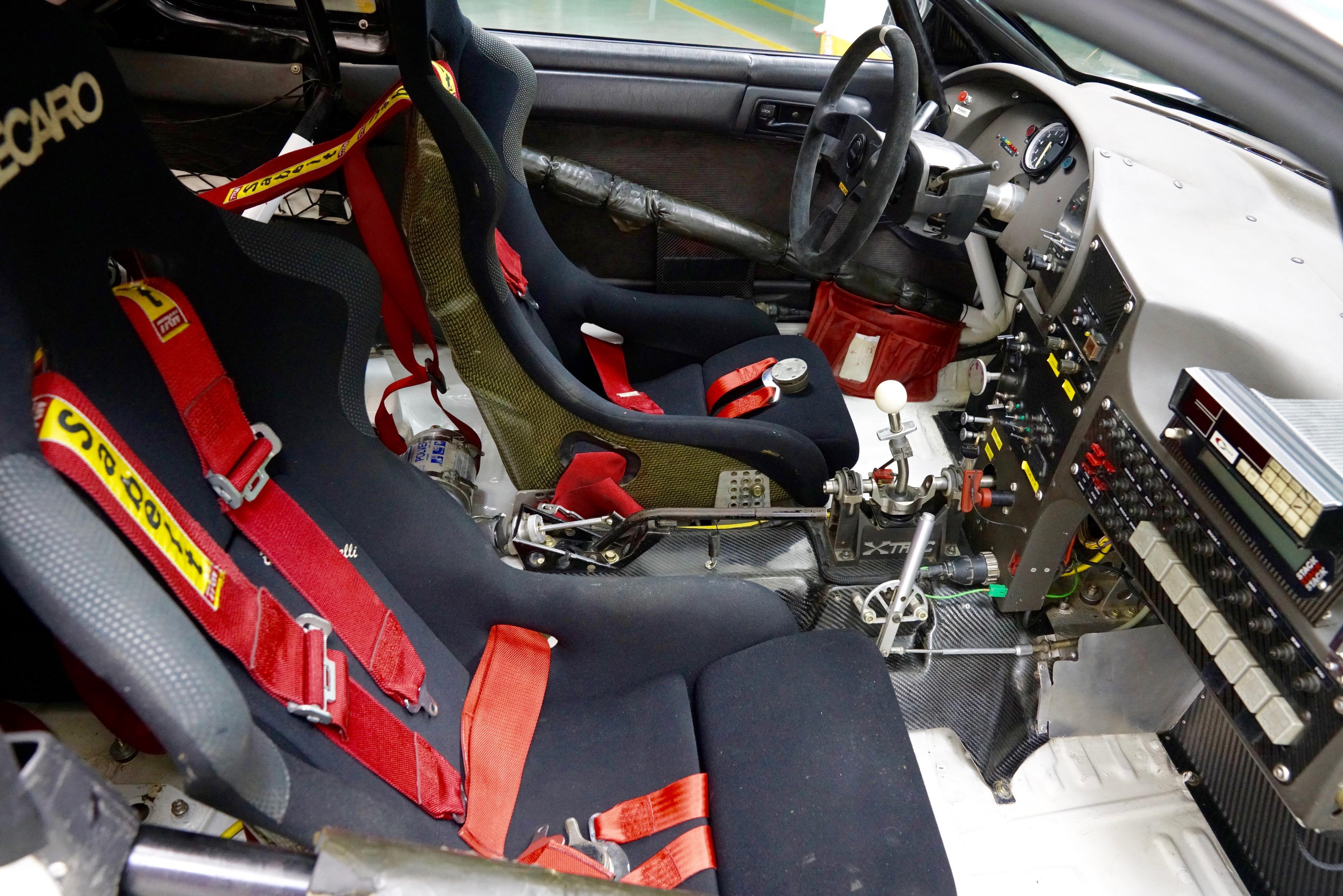

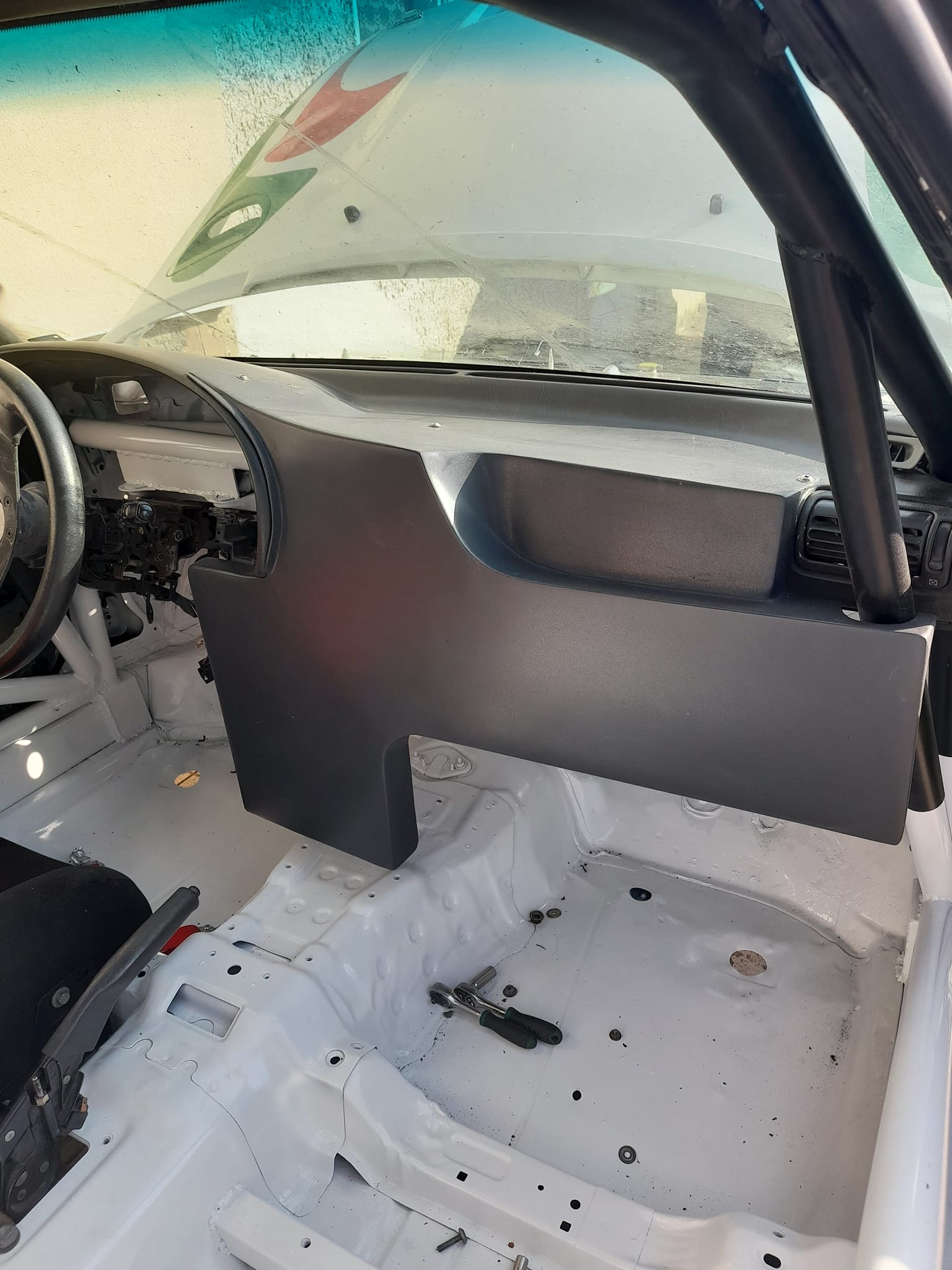

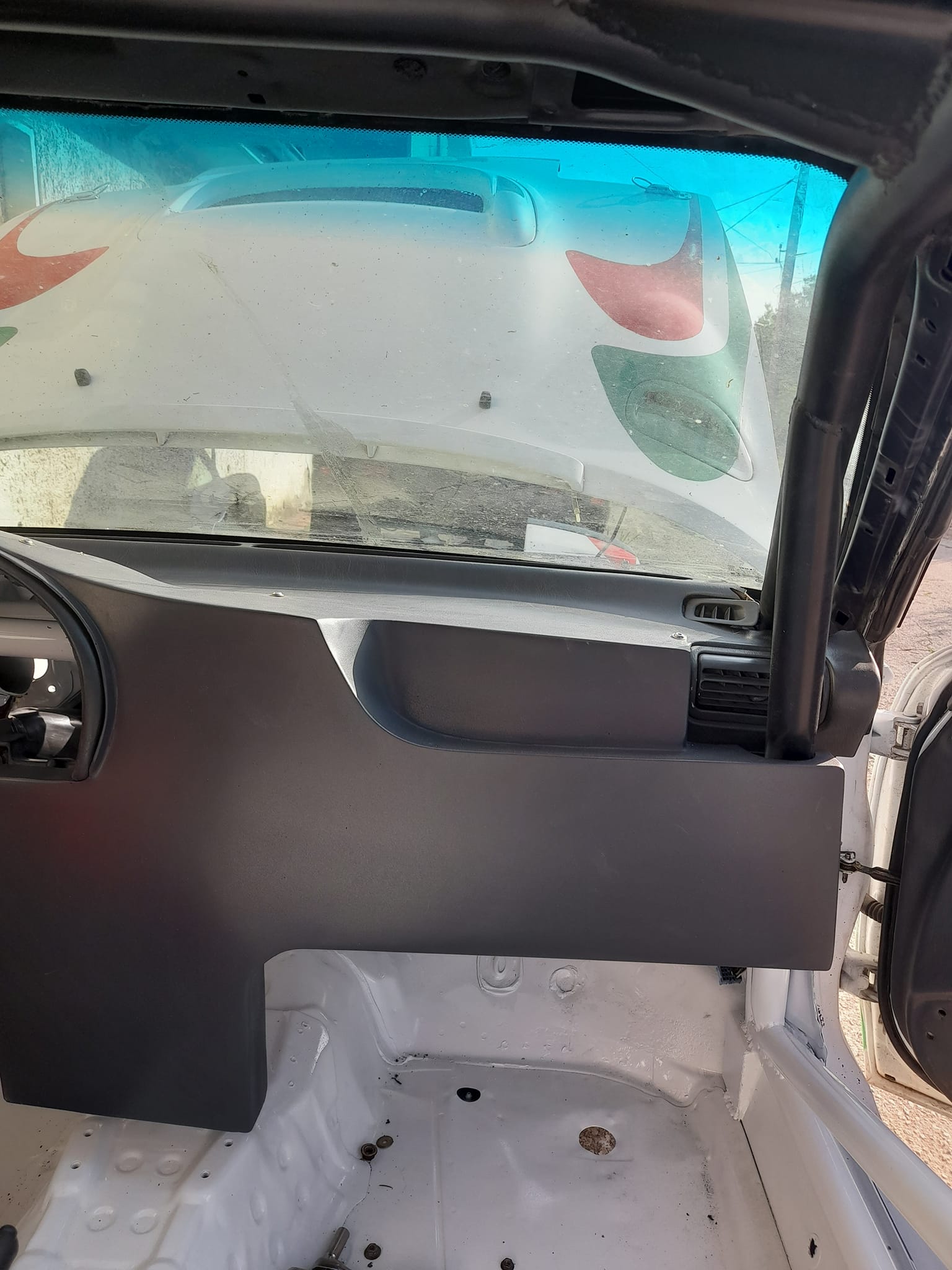

Ето с какво се занимавах,докато чакам да ми шлайфат коляновия вал и да събирам мотора,напрвих си копие на допълнителното арматурно табло на състезателната Селика,на него са изнесени всички копчета бушони и релета.



за съжаление няма по подробни снимки в нета на оригиналното за да се добие представа.

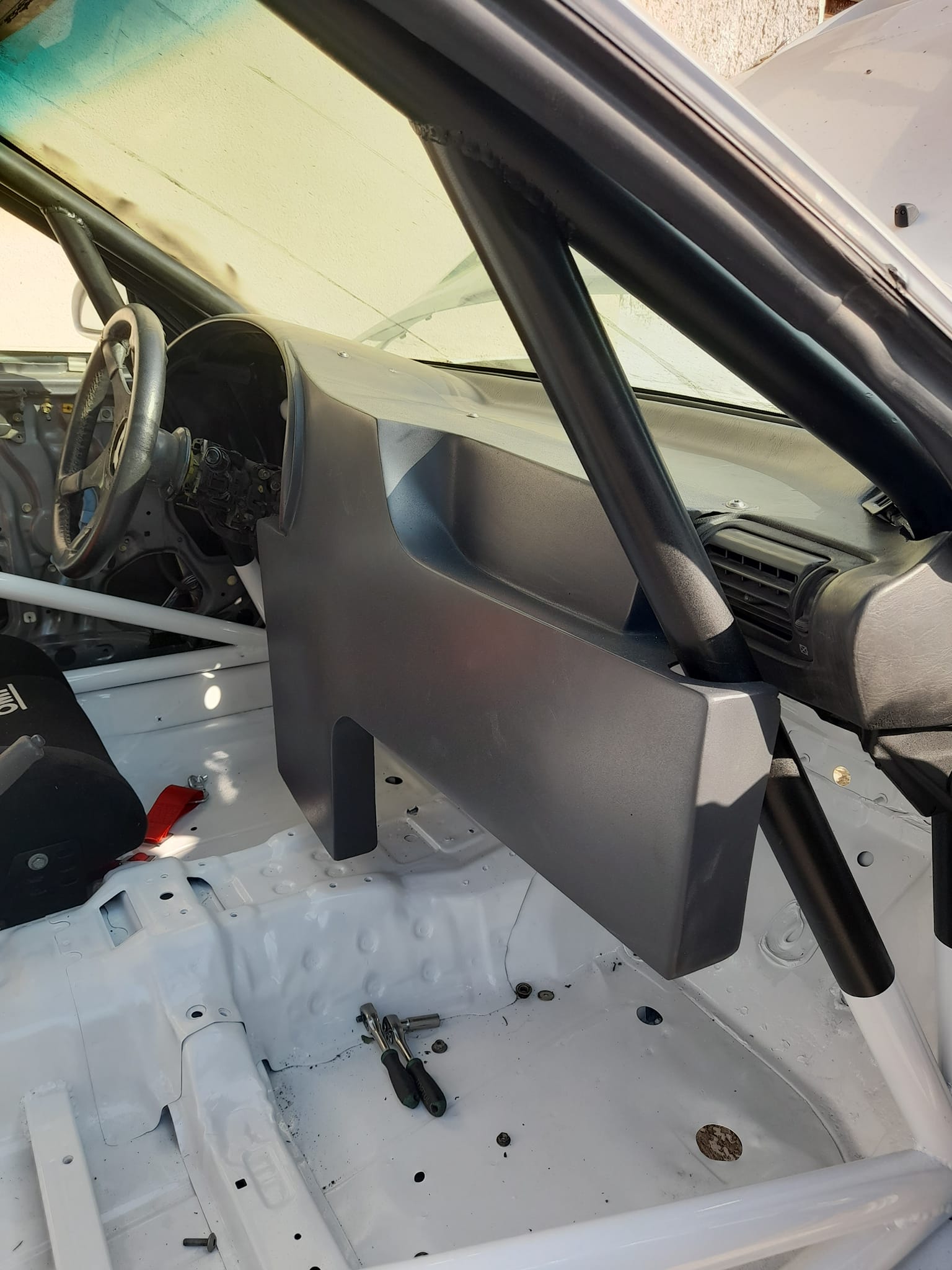

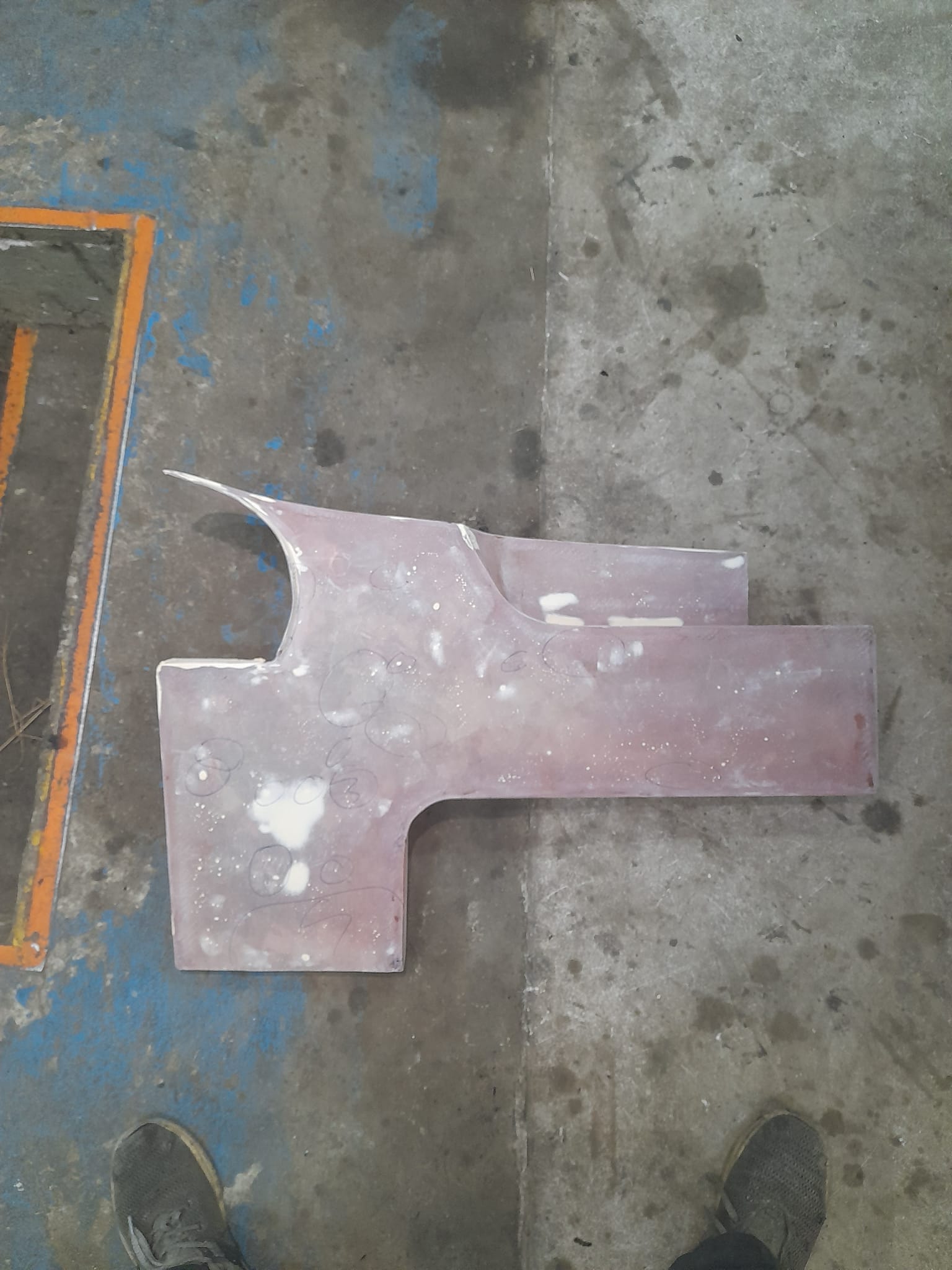

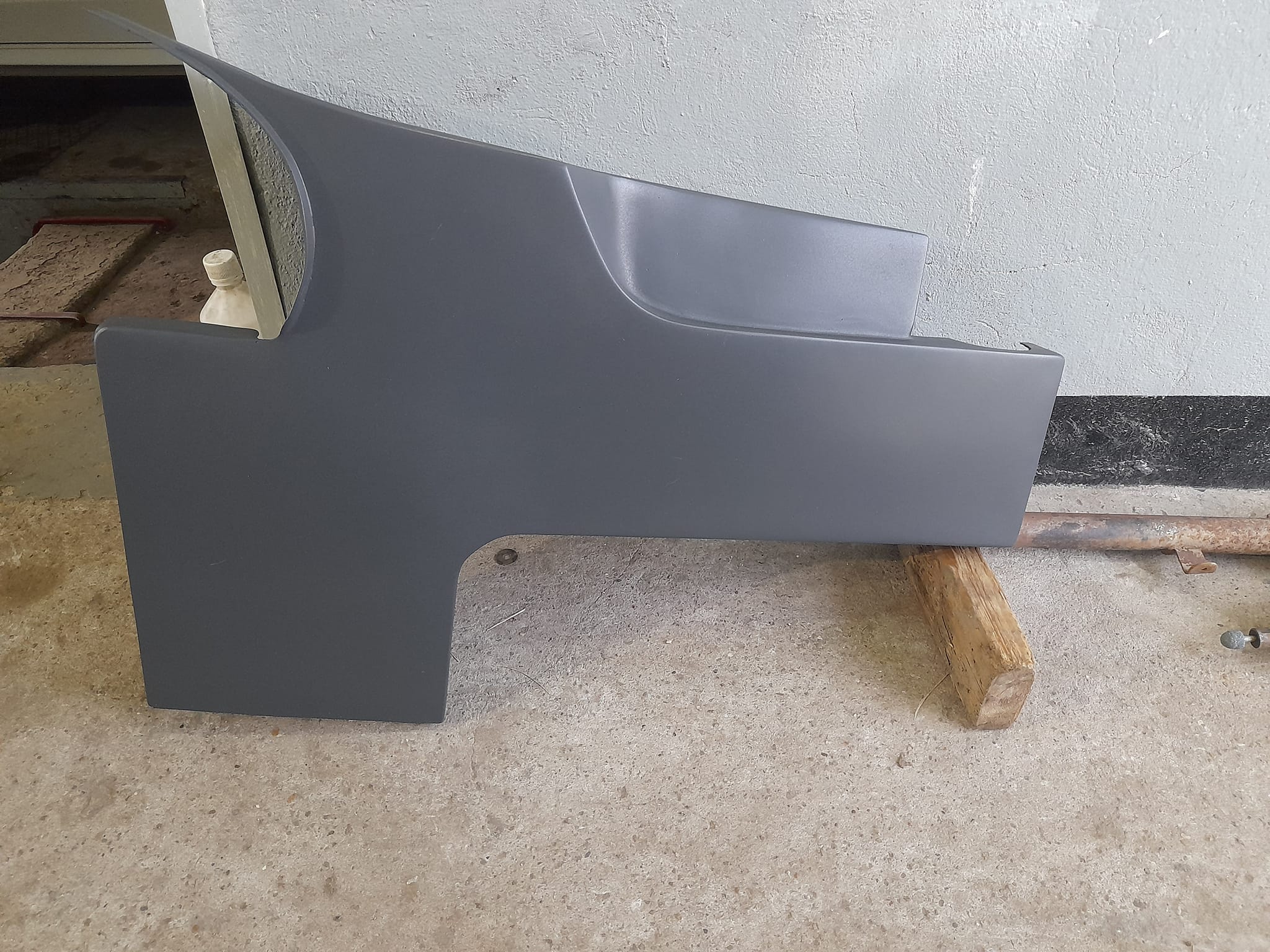

Таблото го направих от фибростъкло.Калъпа го изработих от ламарина,и лях в него детайла.Това е детайла след ваденето от калъпа

последва шприц и запълване на някой и друга шупла и накрая го боядисах със структорна боя

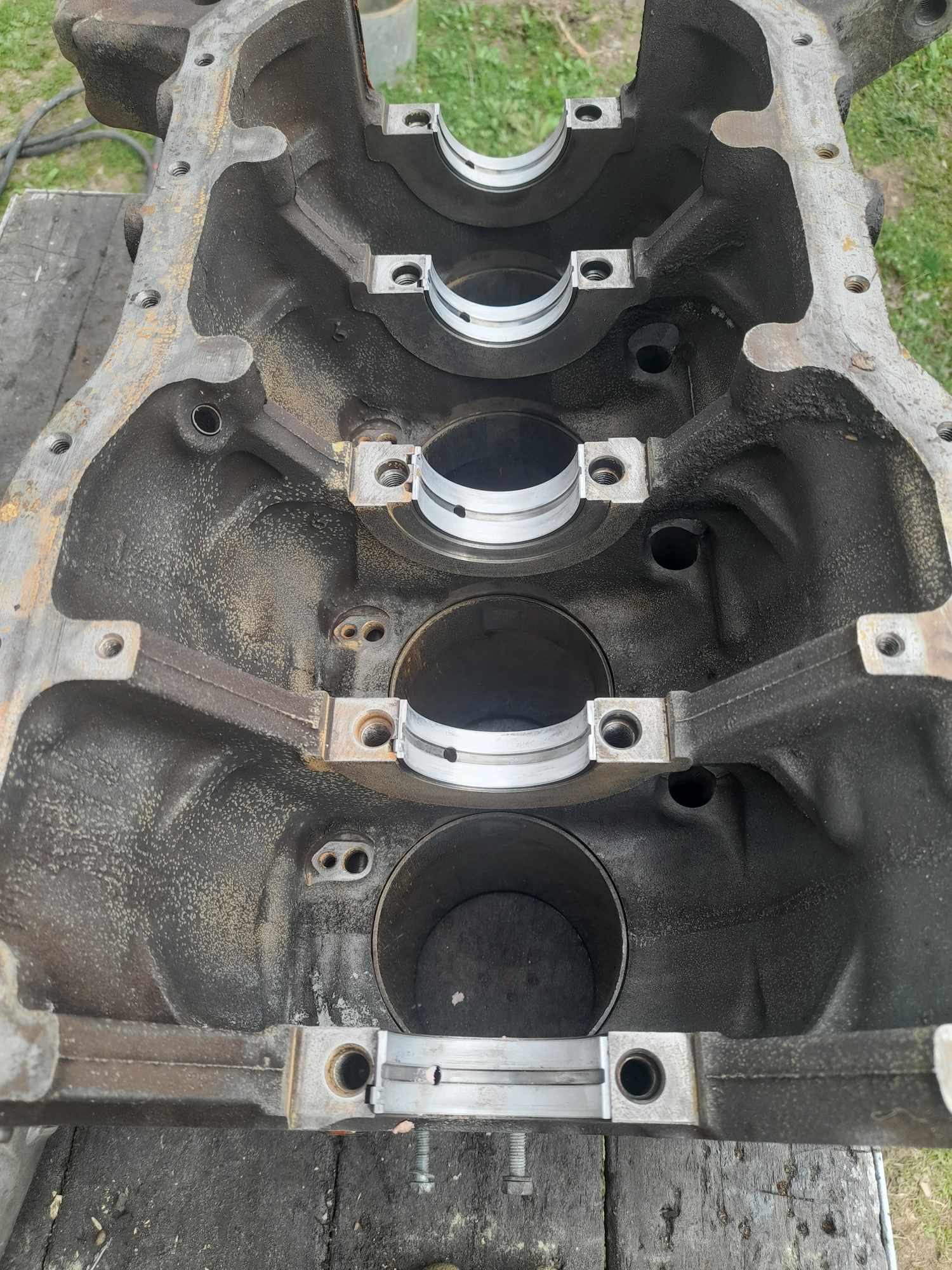

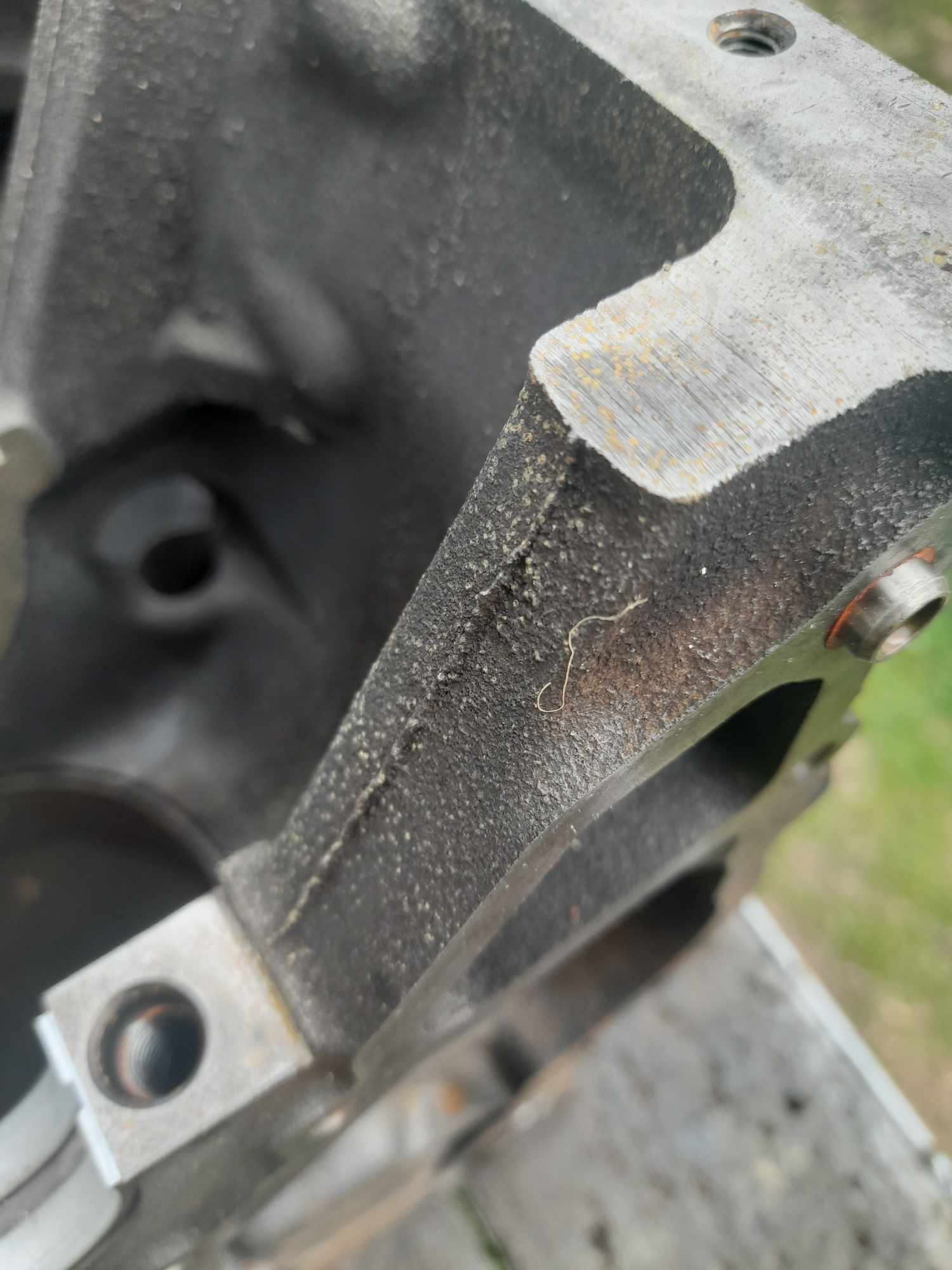

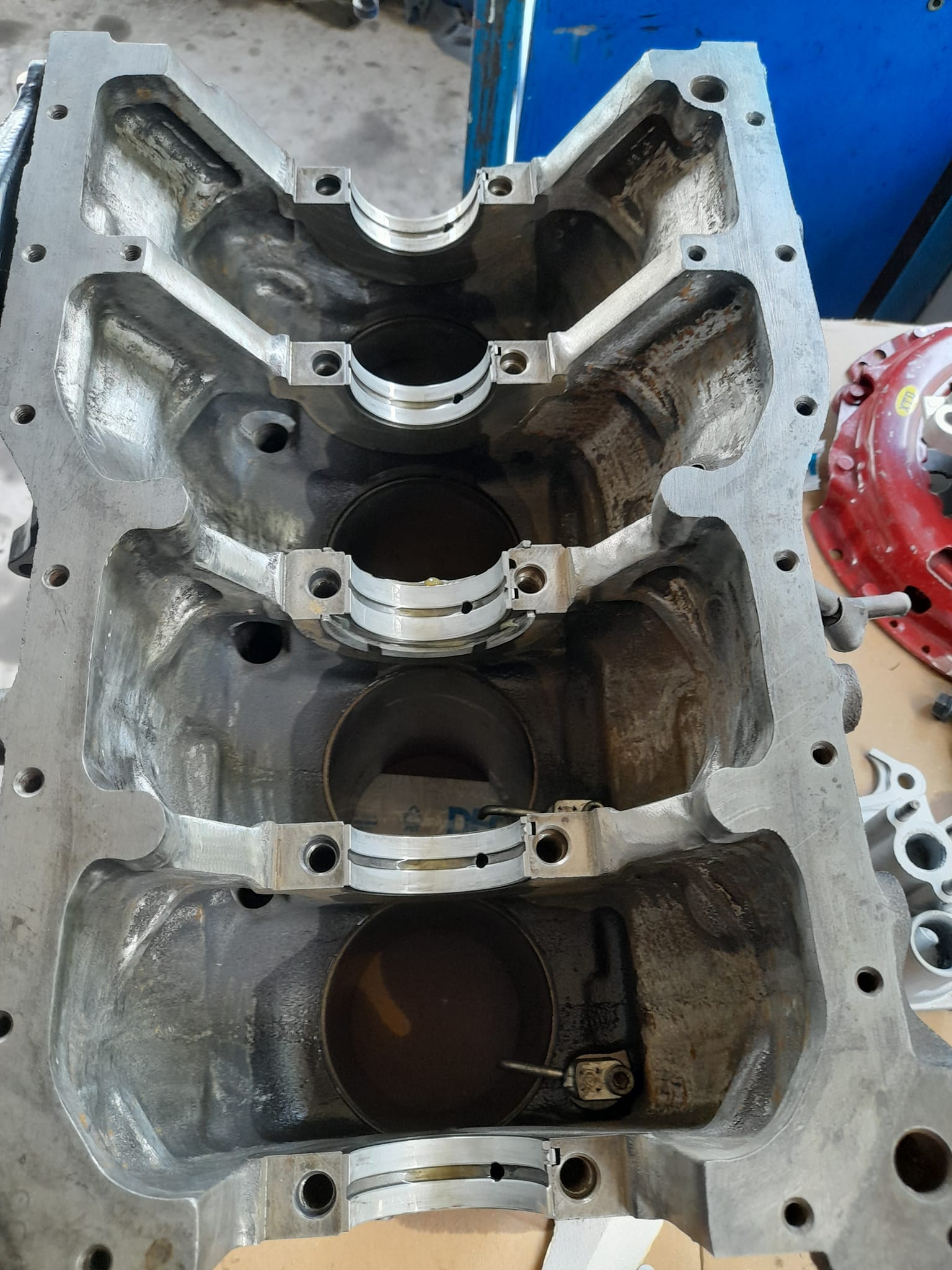

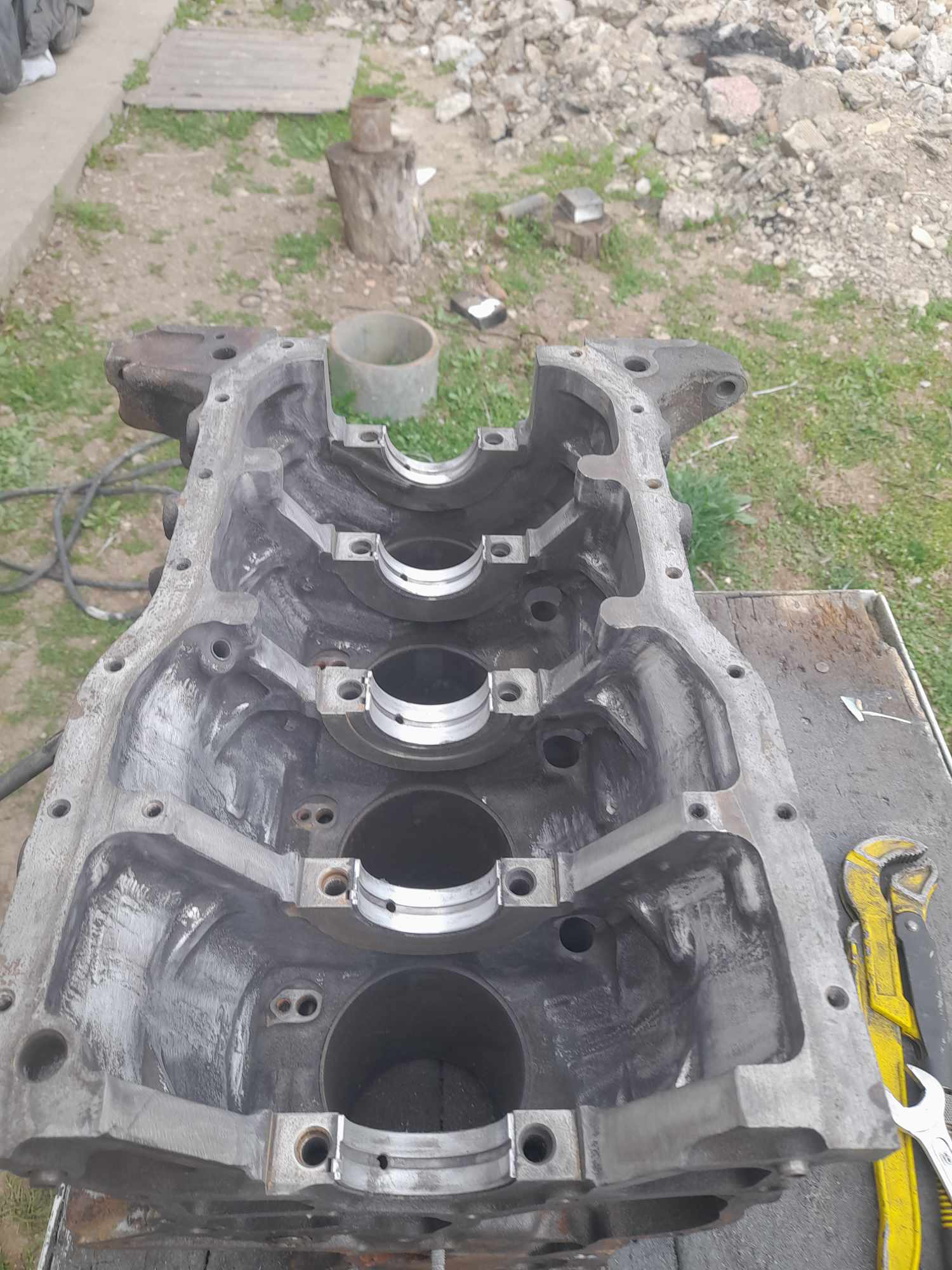

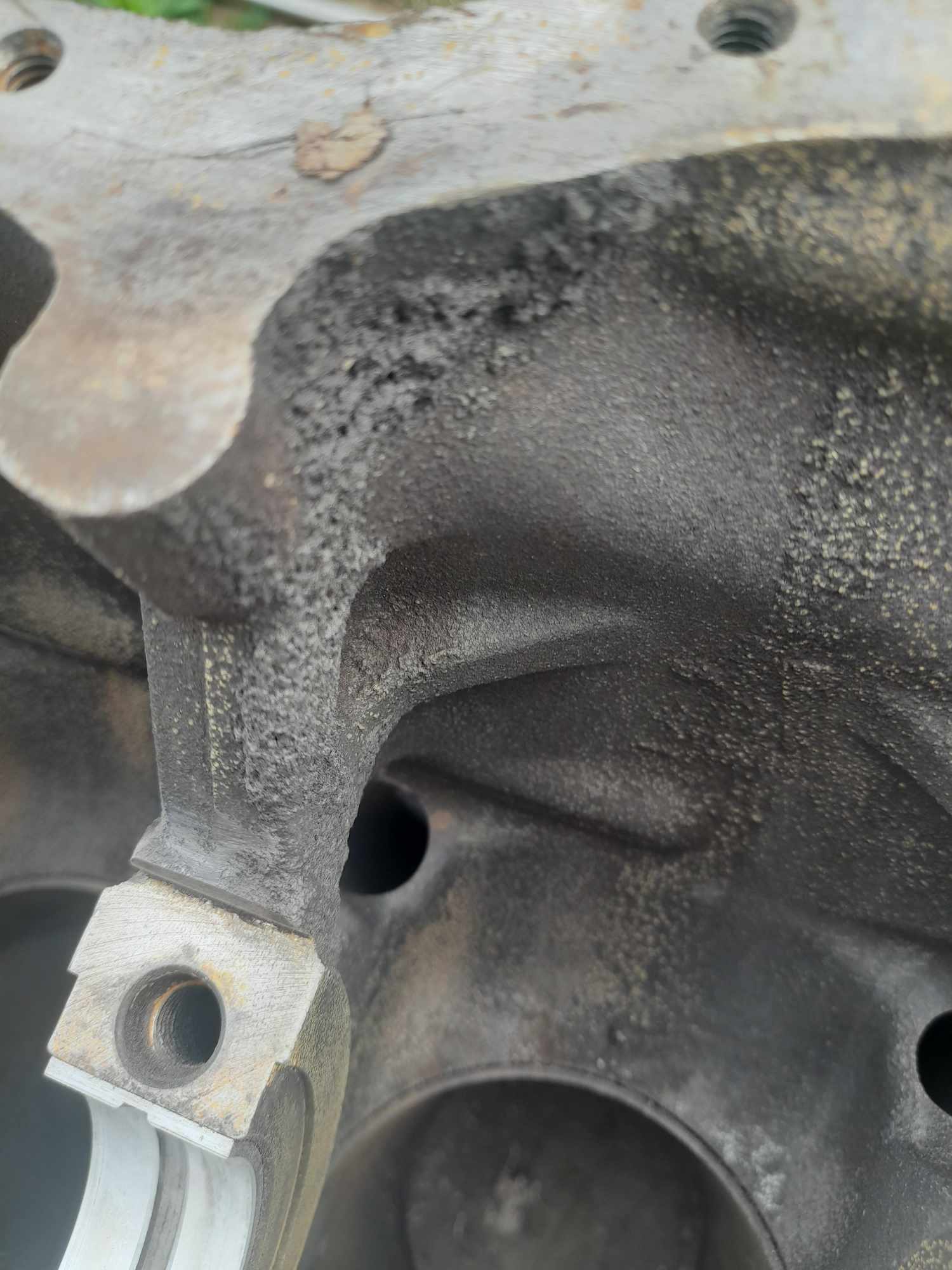

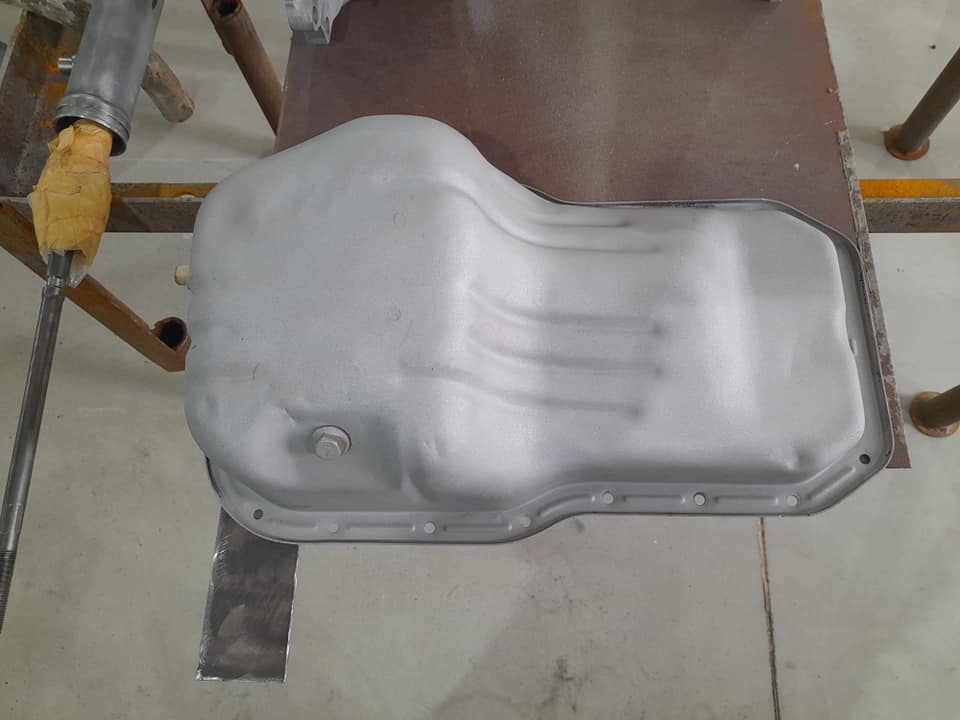

Настъпи момента да си събера мотора и да го монтирам в коша.За коляновия вал поръчах рейсингови лагери ремонтен размер  и докато чаках майстора да го направи,се заех да си поиграя с блока.Първо отстаних от вътрешната му част,грапавата част,за да има по малко съпротивление маслото,което се бие по стените на блока.

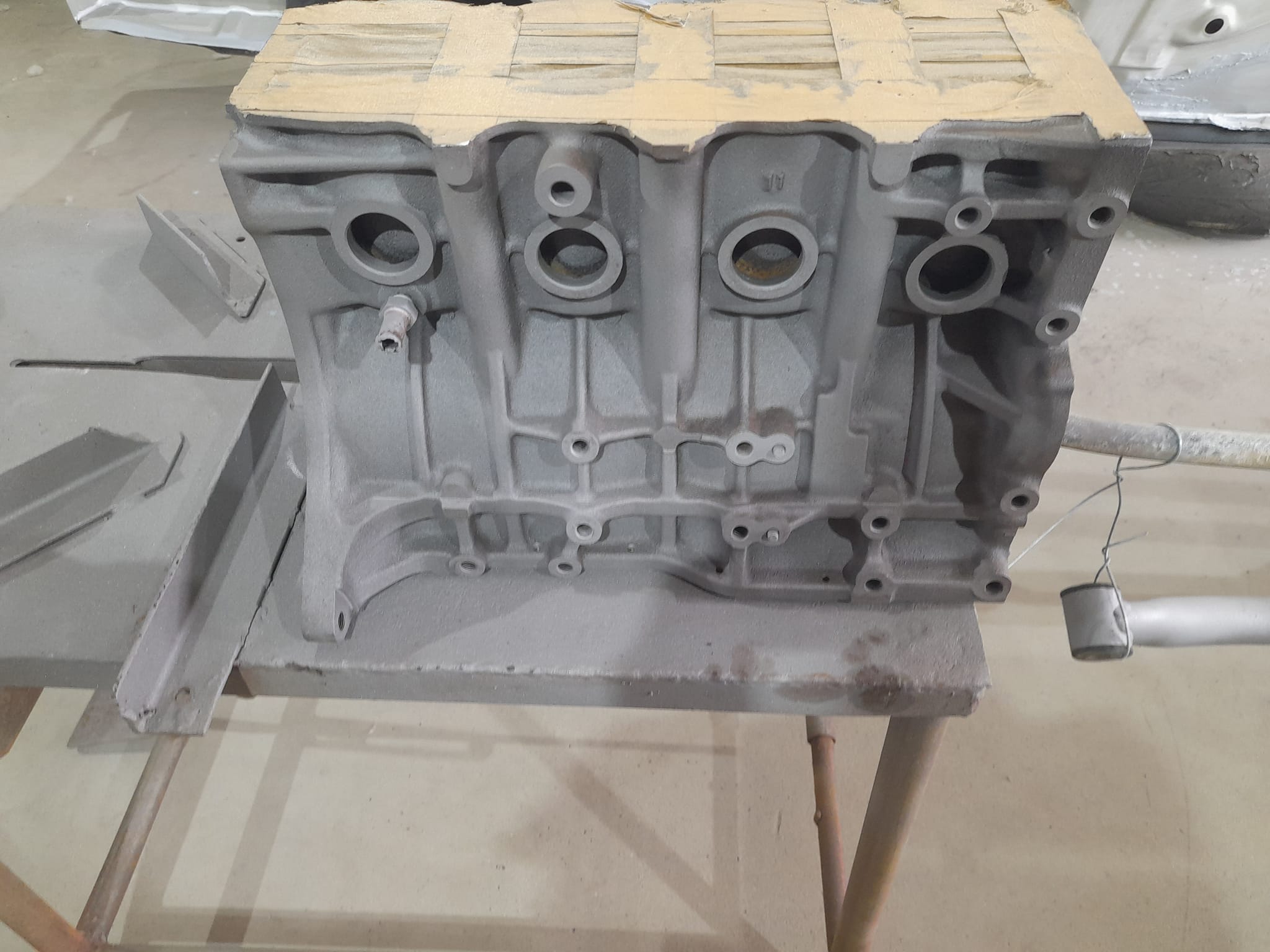

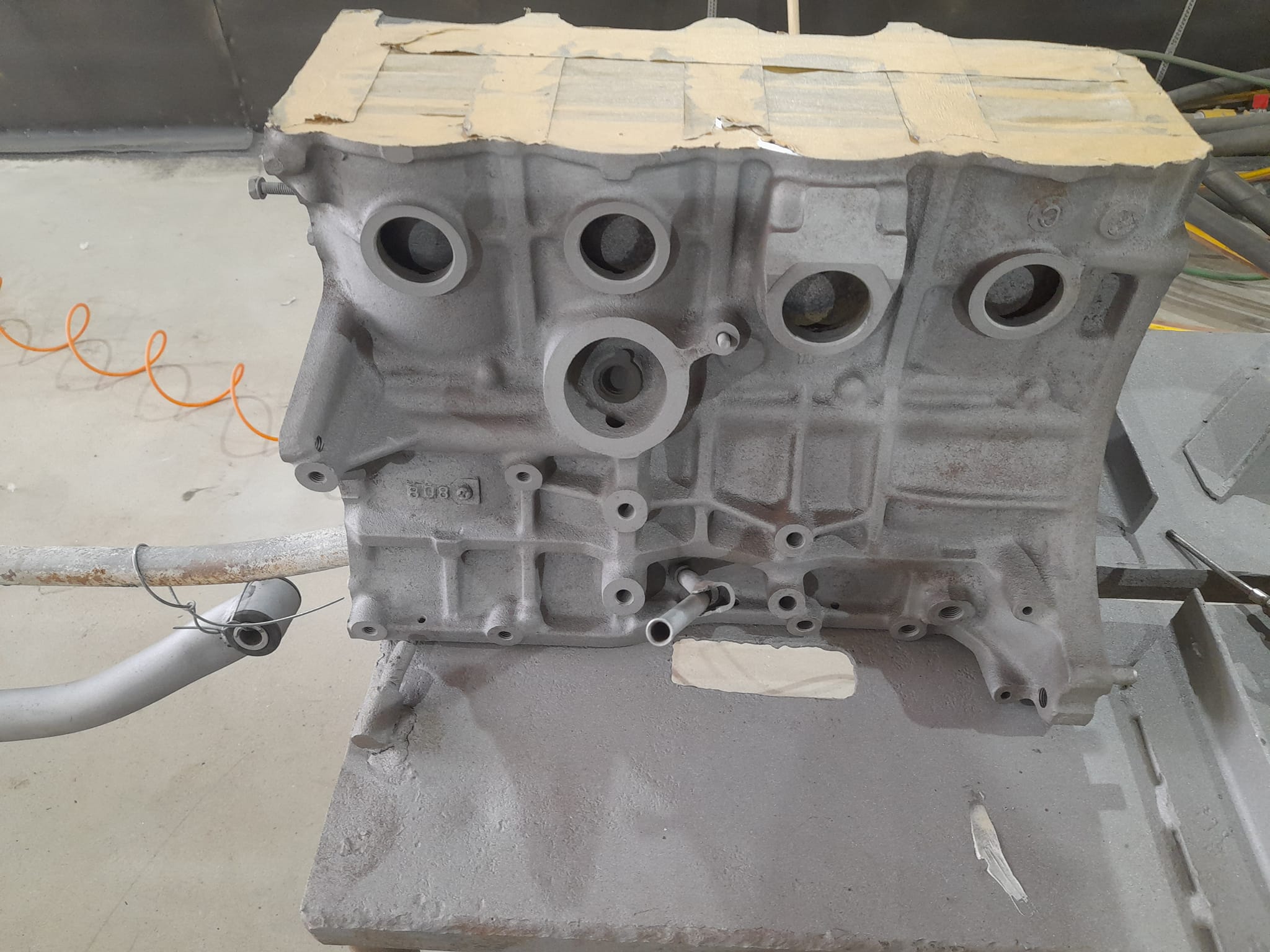

После Митко го бластира и аз го боядисах,последваха нови тапи за блока и челосване за да легне на перфектна равнина  металната гарнитура

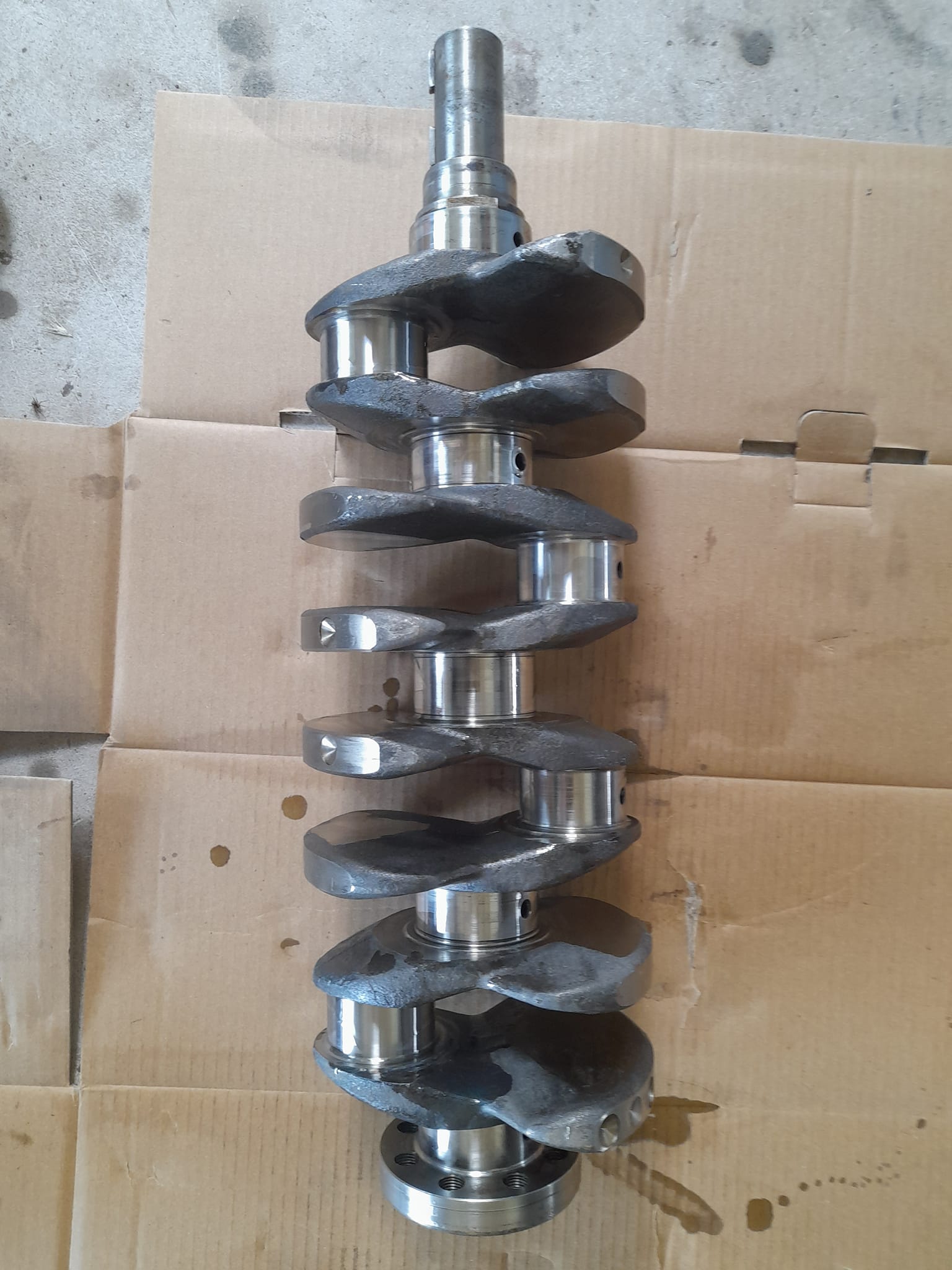

коляновия вал,който е от кована стомана  е изработен от Yamaha.

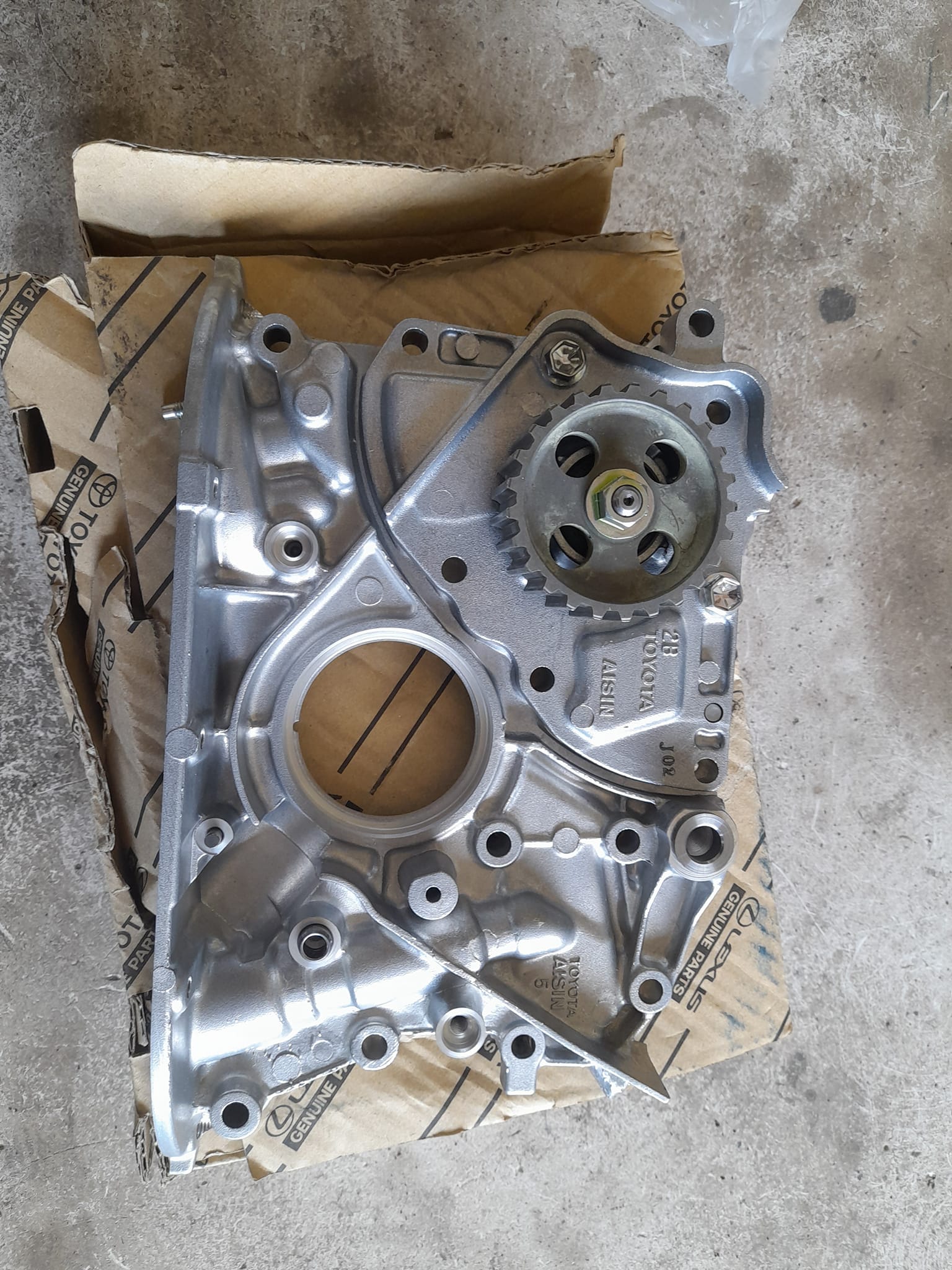

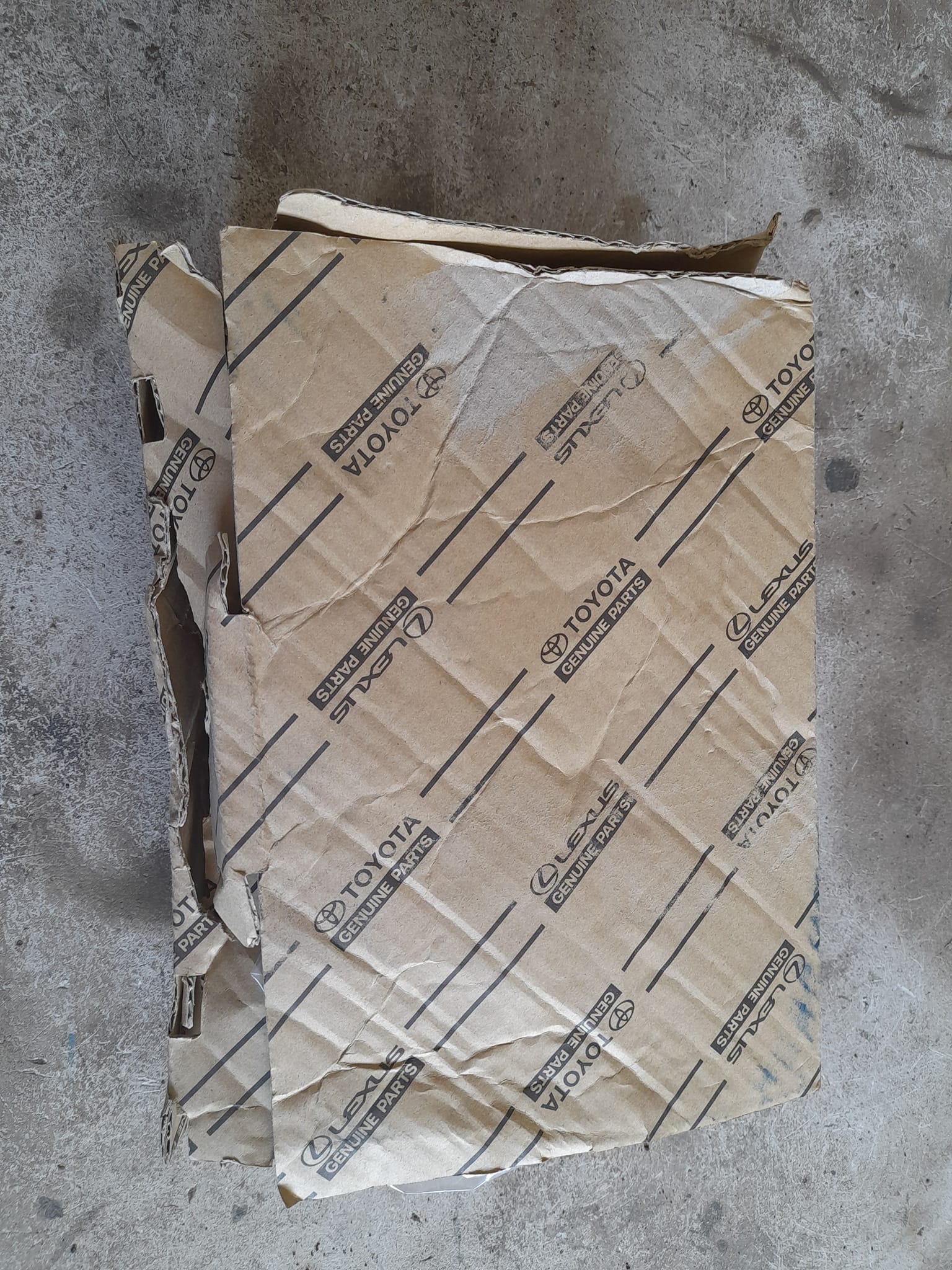

Поръчах и нова маслена помпа от следващото поколение Селика,освен че дебита  е повишен с 18%,в отливката има място за датчик на хол,който чете от колелото на коляновия вал, съответно купих и датчика и колелото.


От мерак да го сглобя и да го сложа по бързо,за съжаление нямам снимки на сглабянето.Сложих и рейсингов кевларен феродов съединител  и  притискател,който бях поръчал от Америка.моя приятел стругаря направи от полиреутан и 4 тампона на мотора и го монтирах

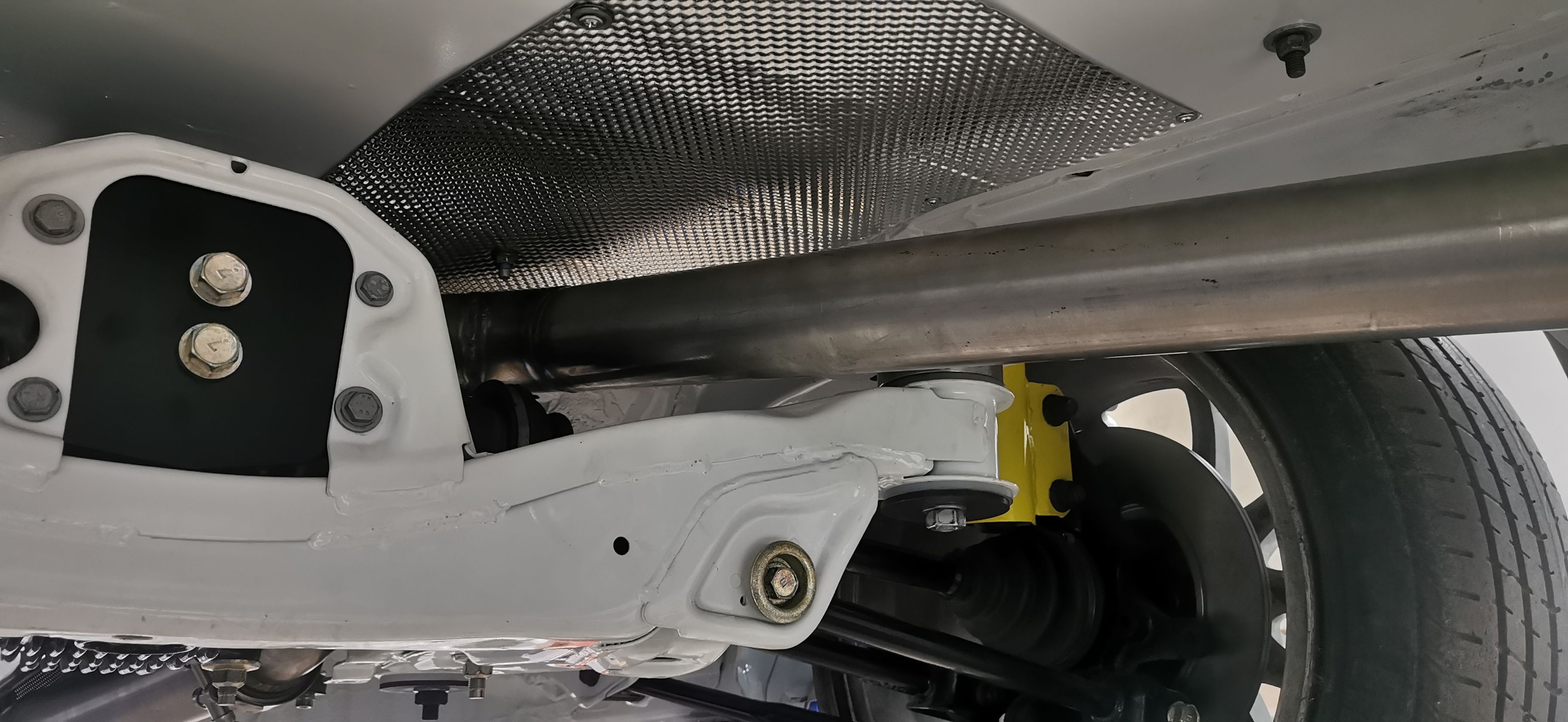

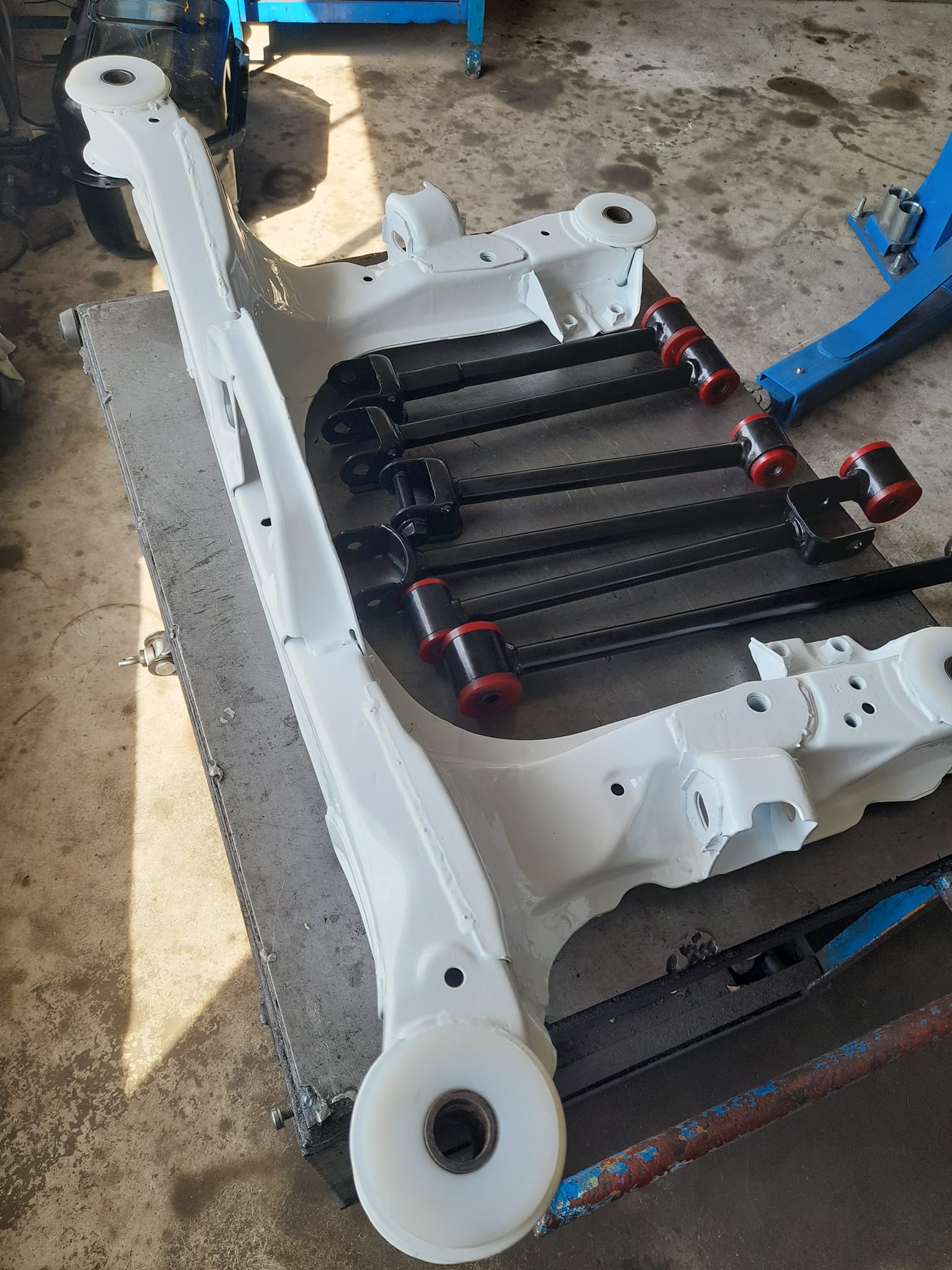

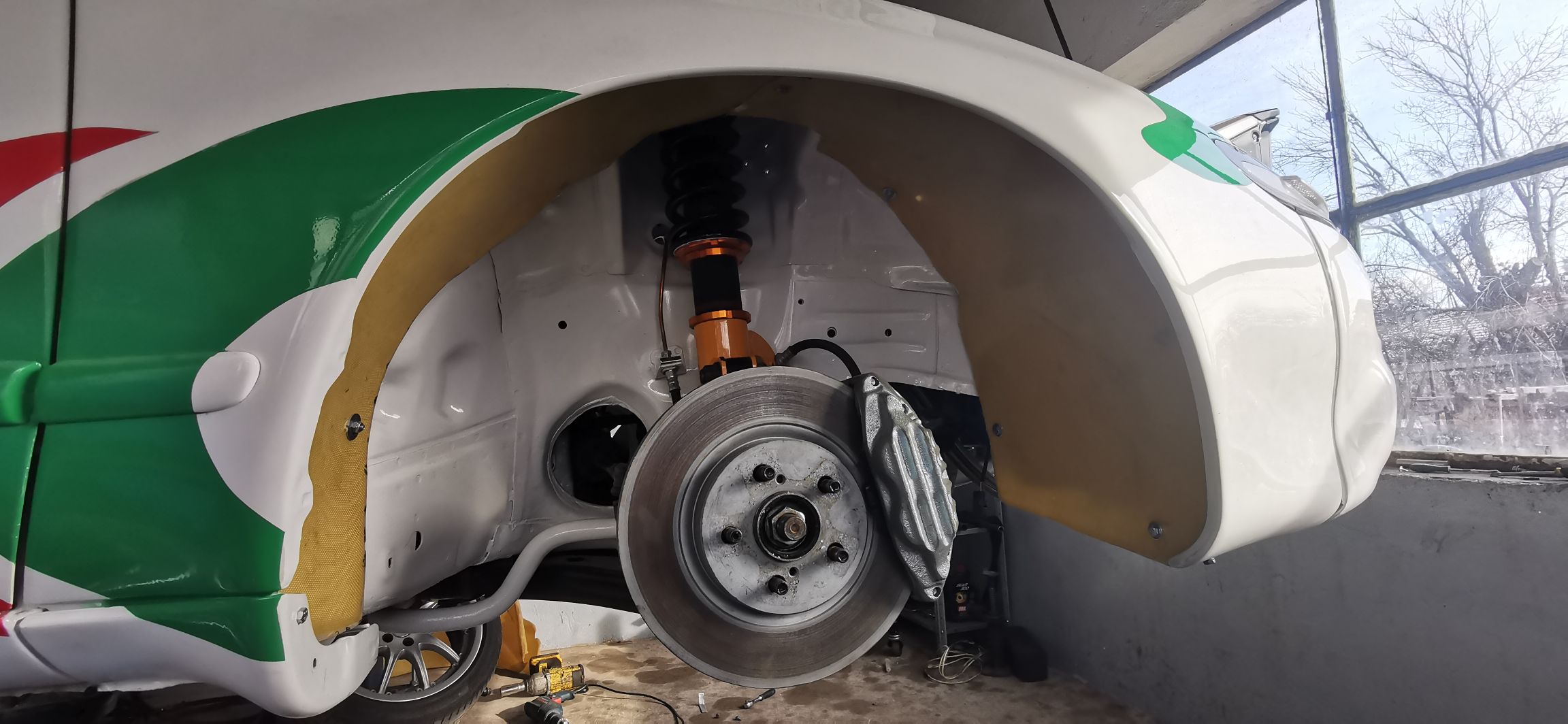

От последния ми пост се случиха доста неща по колата,като най важното,е че вече сме 4х4.Беше си играчка,но определено крайния резултат ми хареса.Първо моста,шенкелите  и носачите минаха през Митко,пясък и прахово,след това през моя човек на струга,изработихме тефлонови тампони за моста и диференциала,така реално моста става на твърдо към купето,също направихме и полиреутанови тампони за носачите.

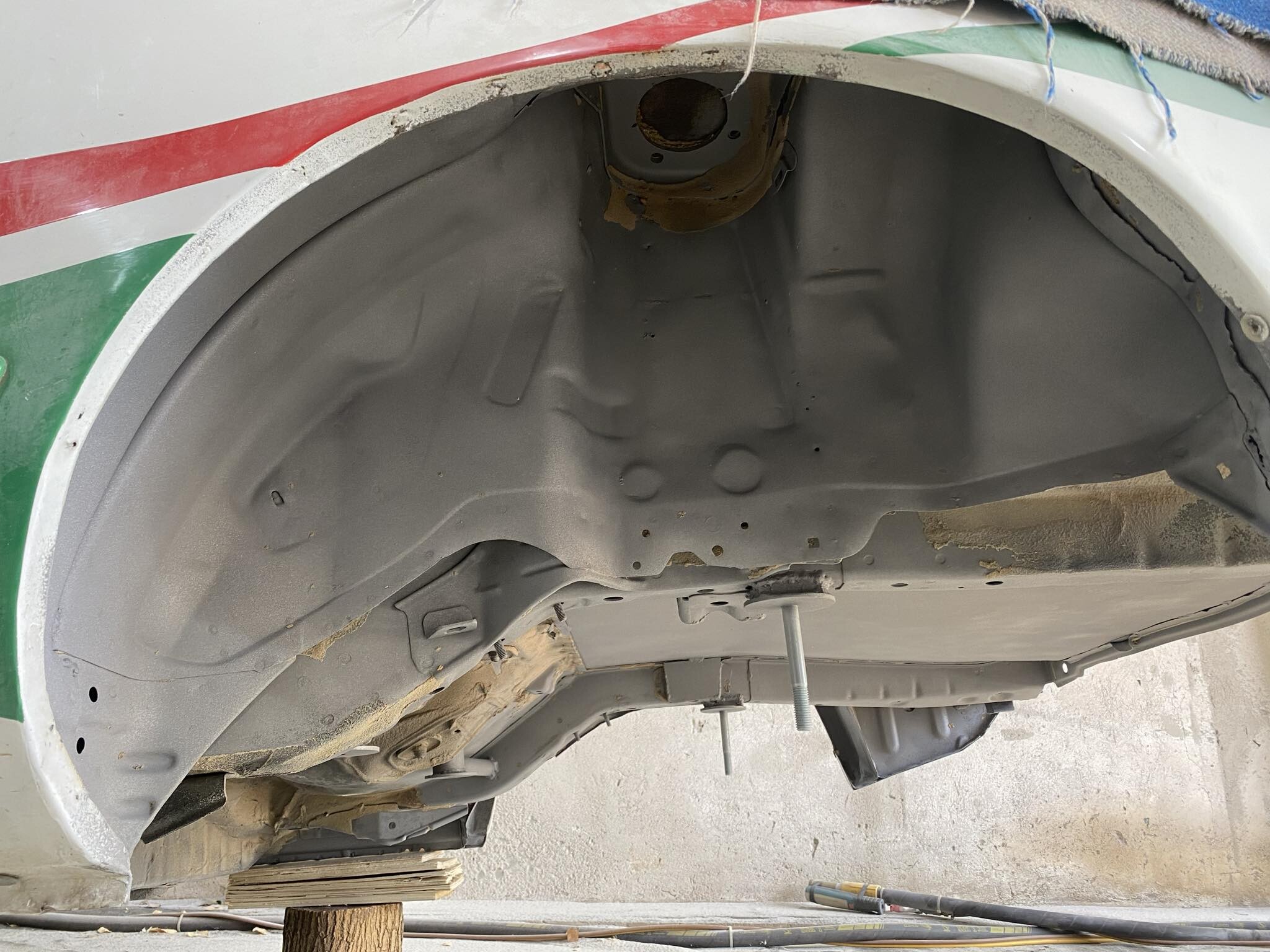

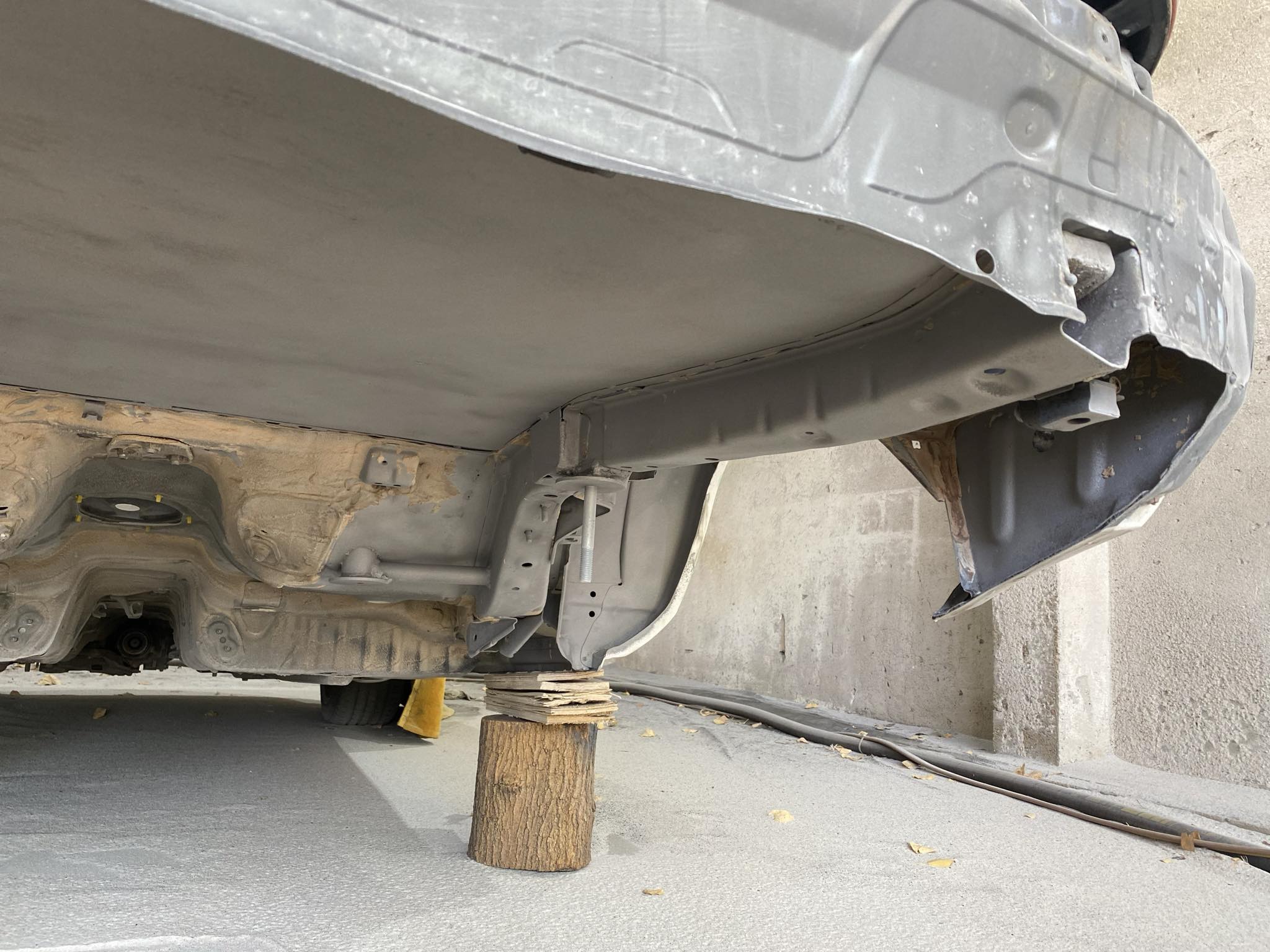

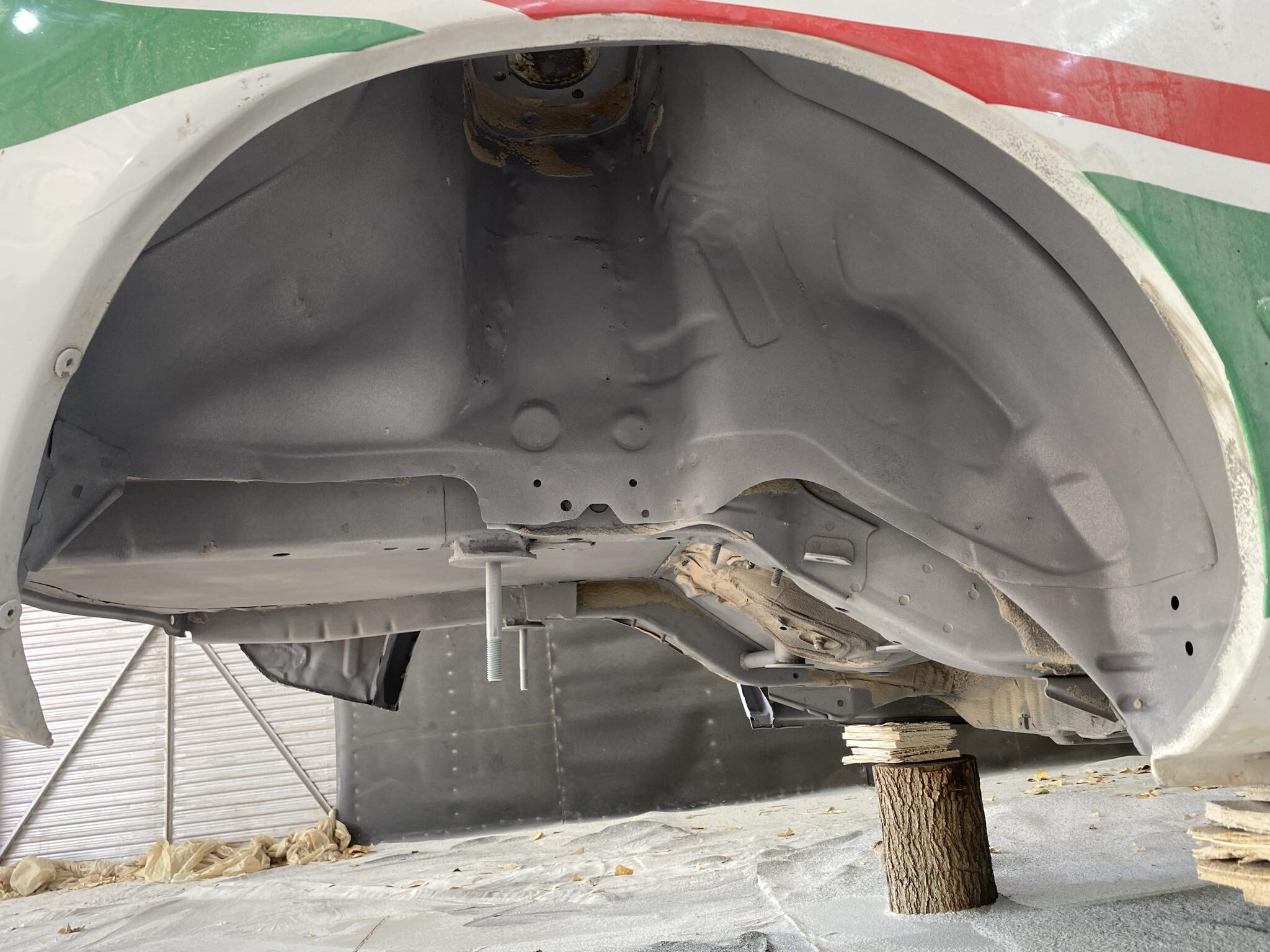

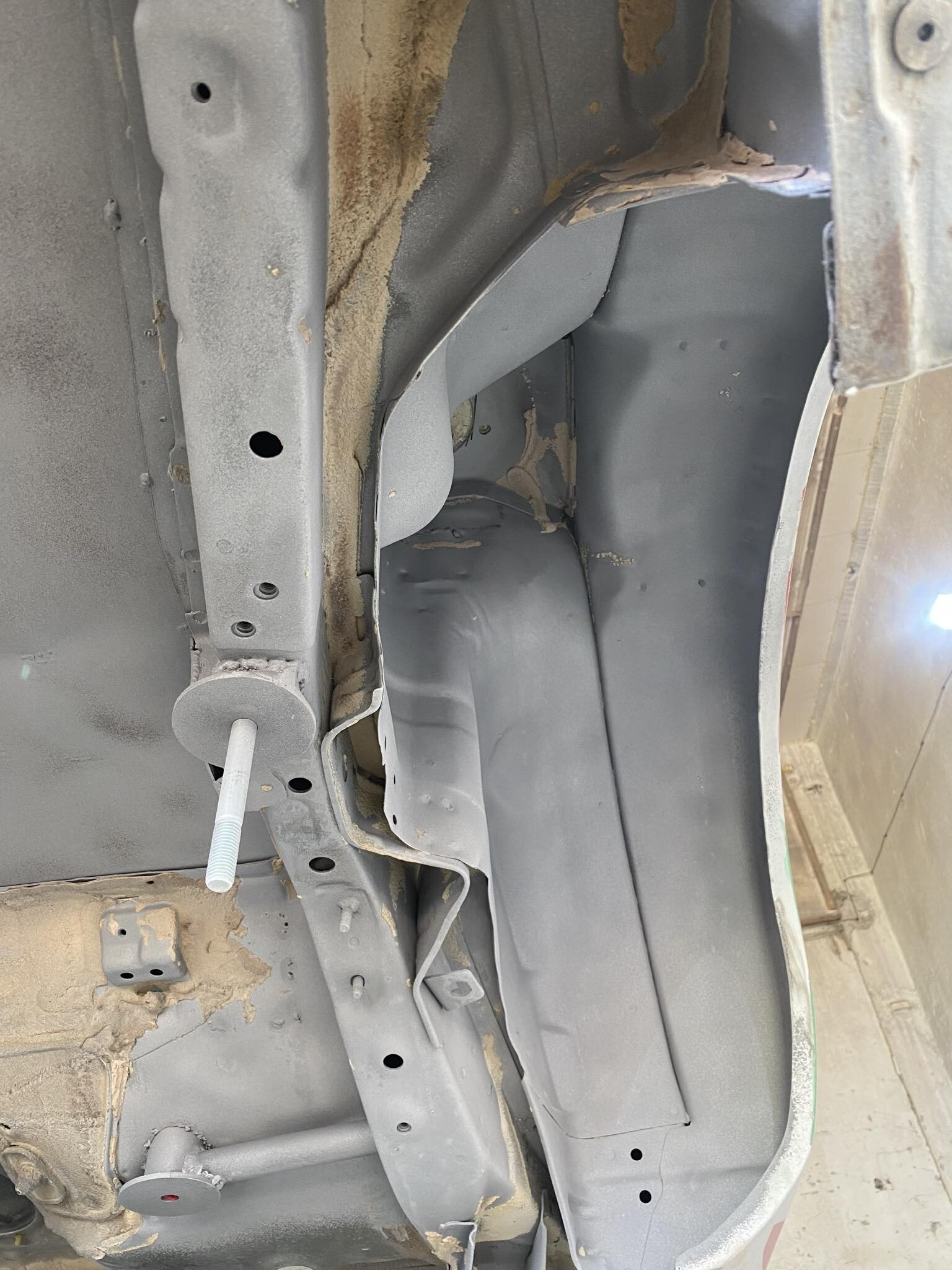

След това беше най-трудната част да се напасне моста към купето.В интерес на истината се получи доста бързо,отколкото очаквах.Накрая след като приключих със всички заварки,Митко мина пода и подкалниците на пясък и ги боядисах.

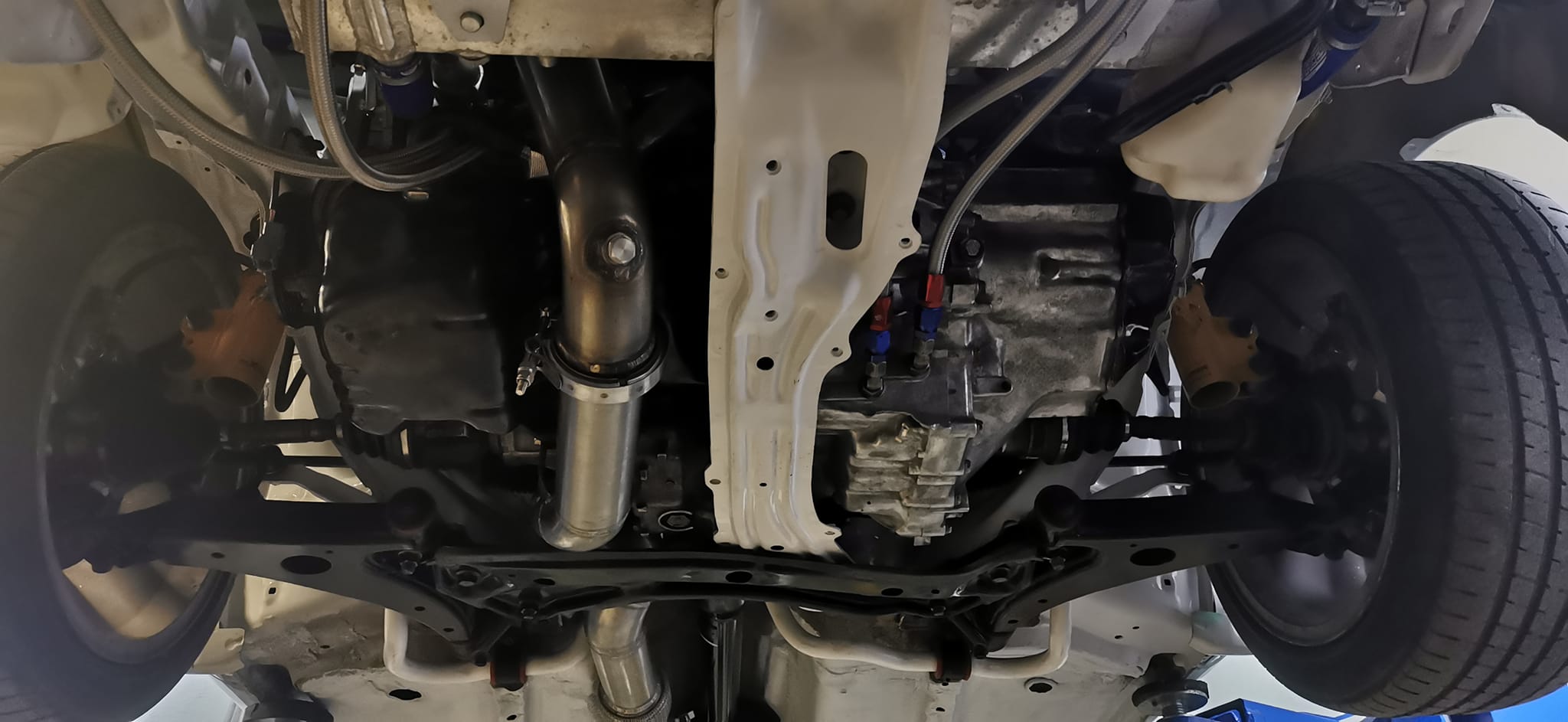

Накрая ми остана приятната част да сглобя всичко

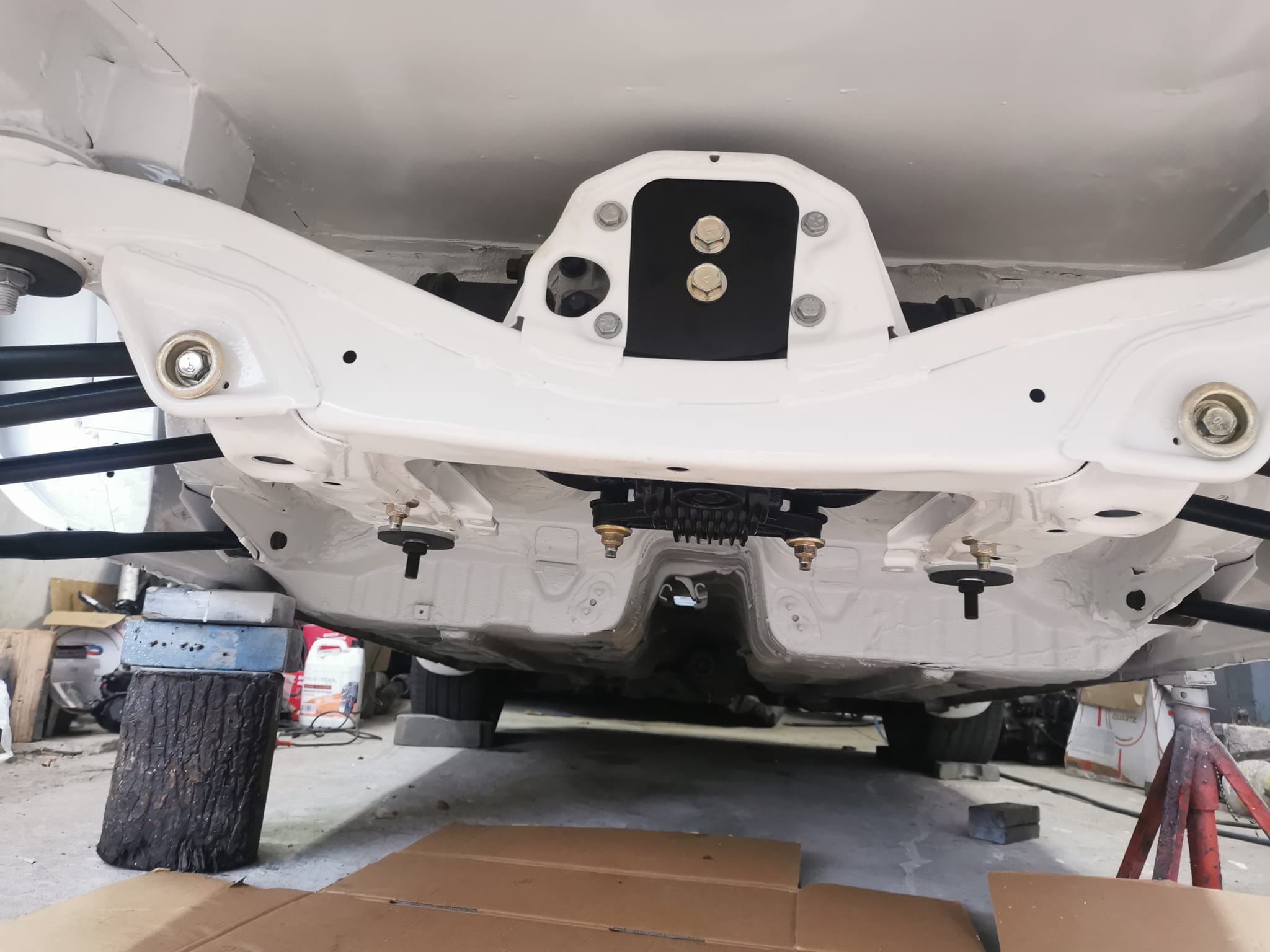

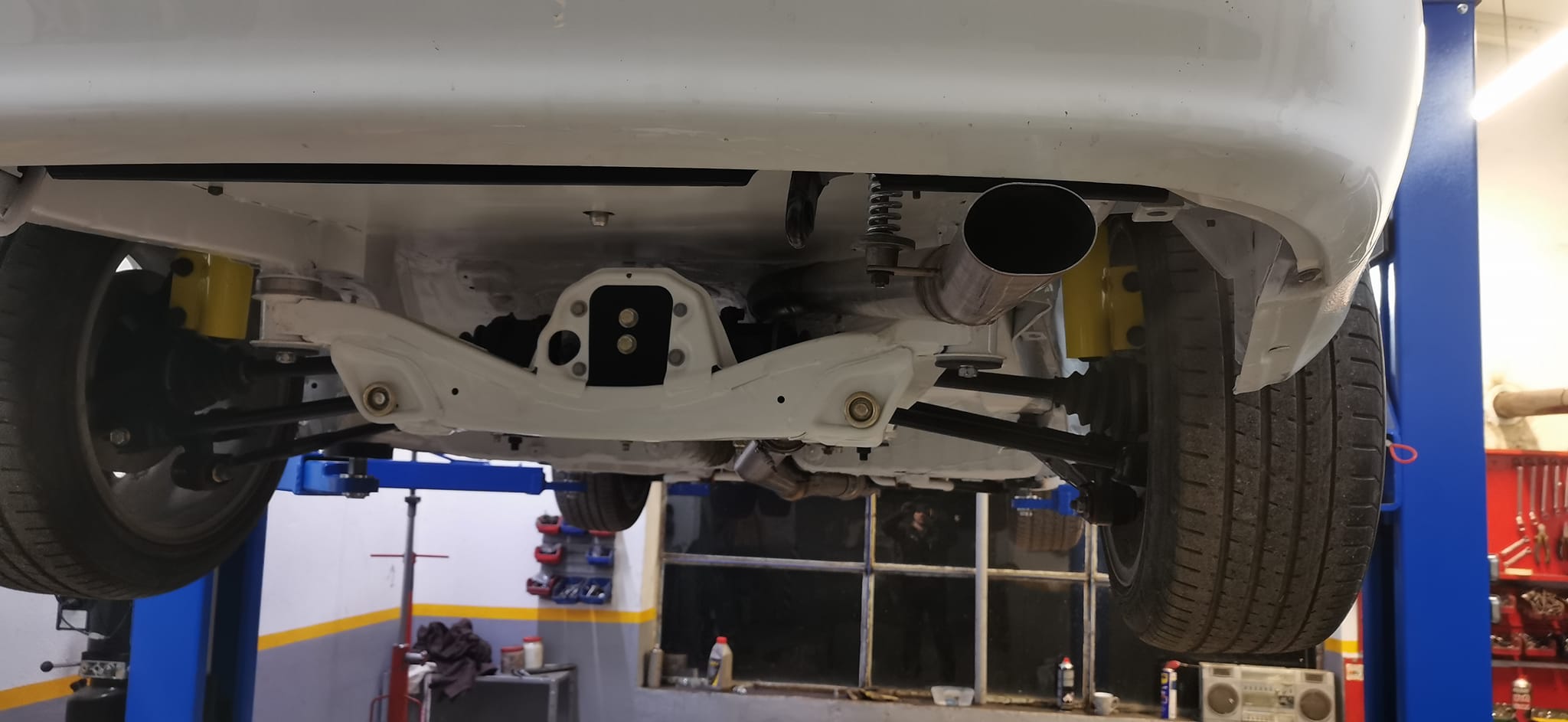

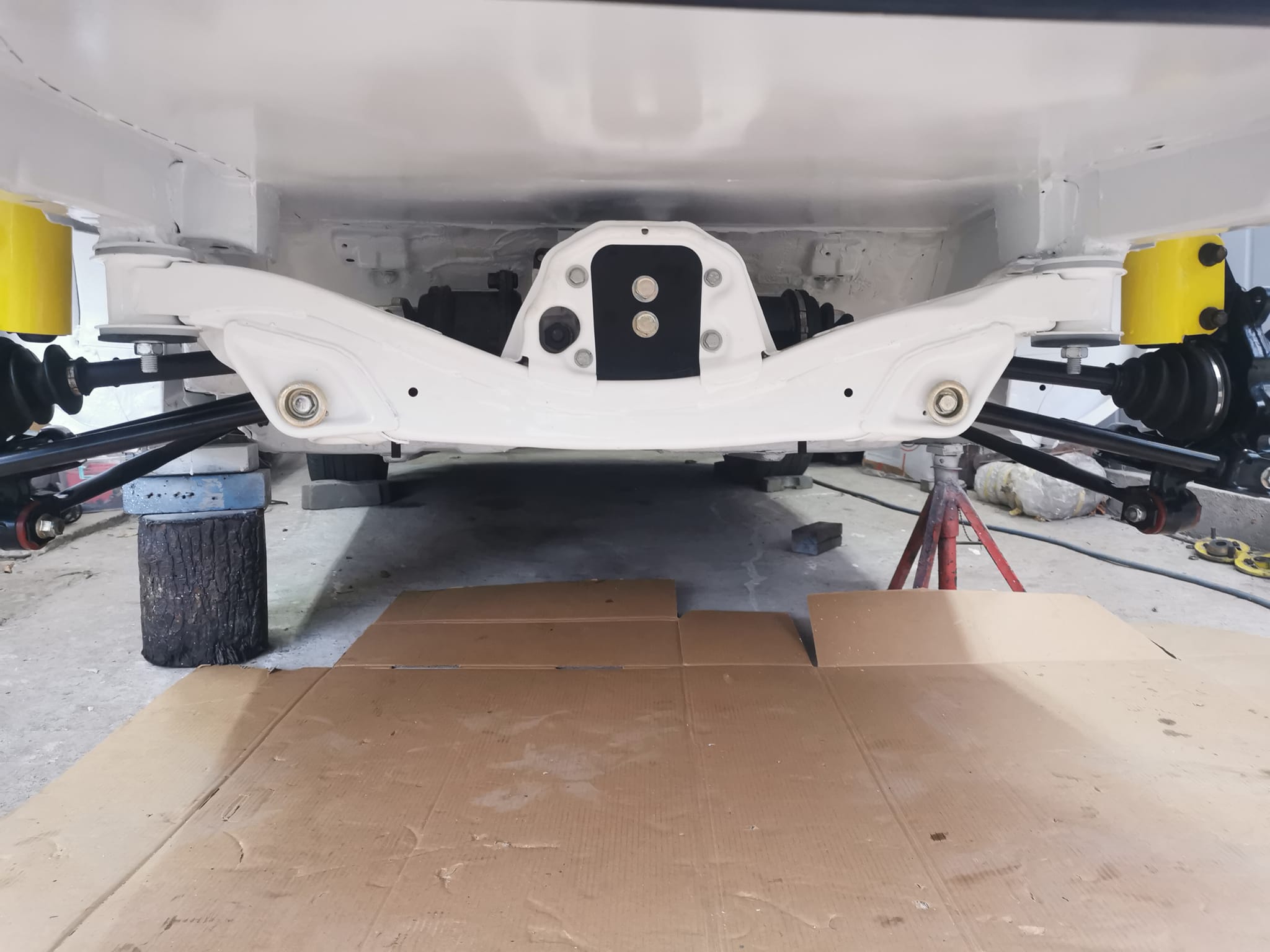

Тук на снимката се вижда и задната стойка на диференциала,която е направена изяло от метал,като по този начин избягваме оригиналния гумен тампон,който още от нов е много мек и при рязко тръгване,диференцциала неможе да си намери място.




И така вече сме офииално 4х4.Забравих да спомена,че дифенциала е с шпер.

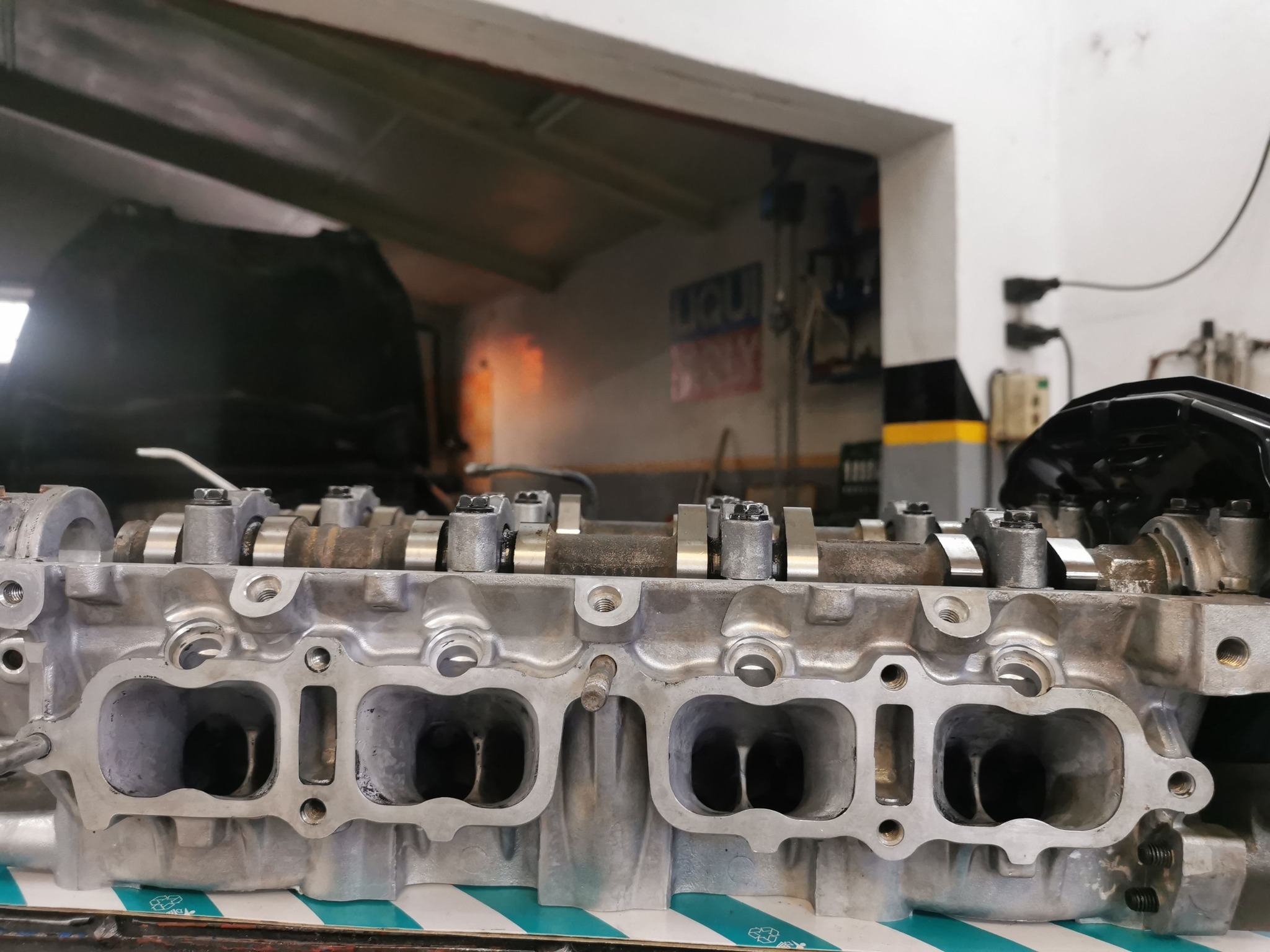

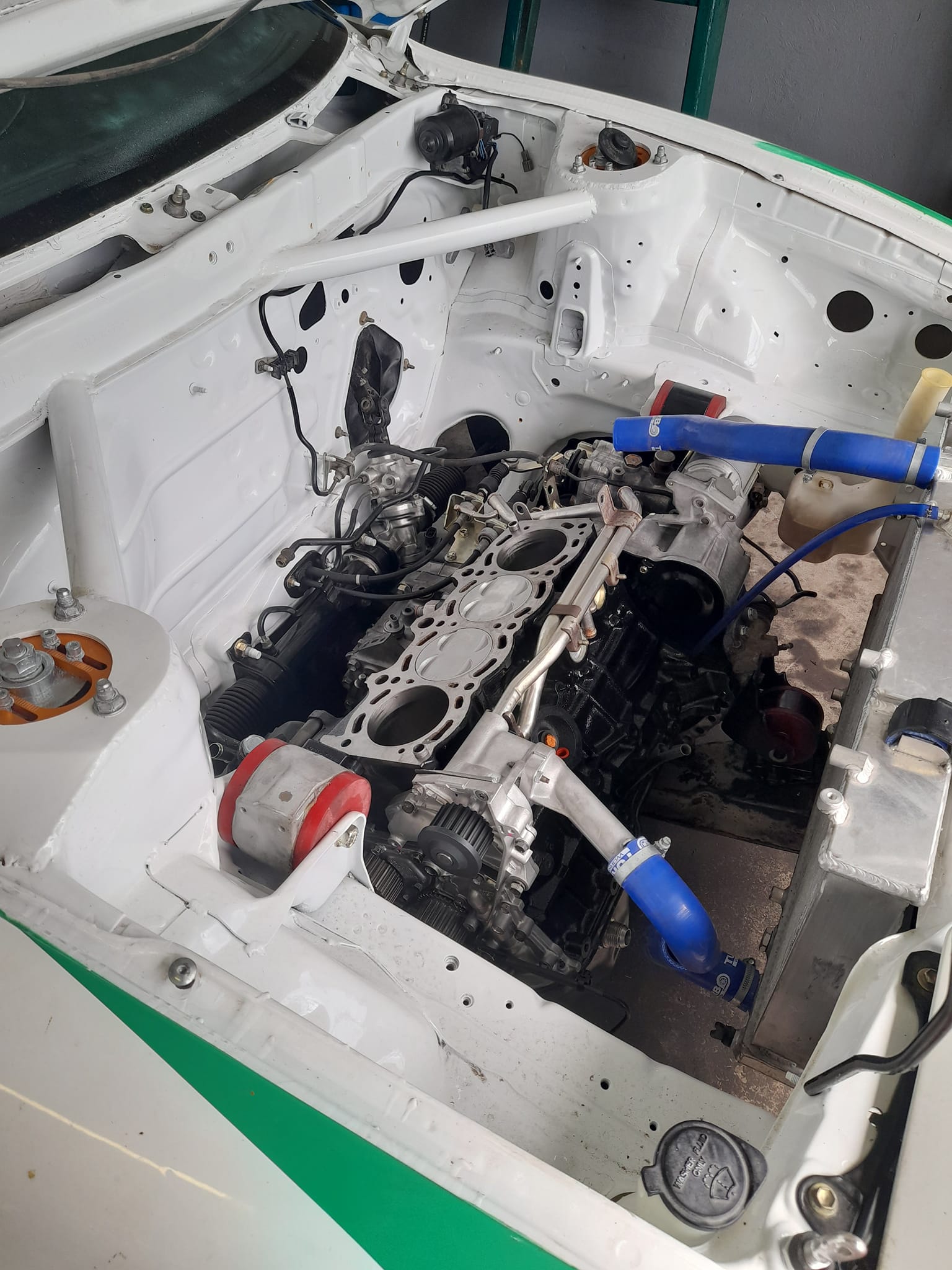

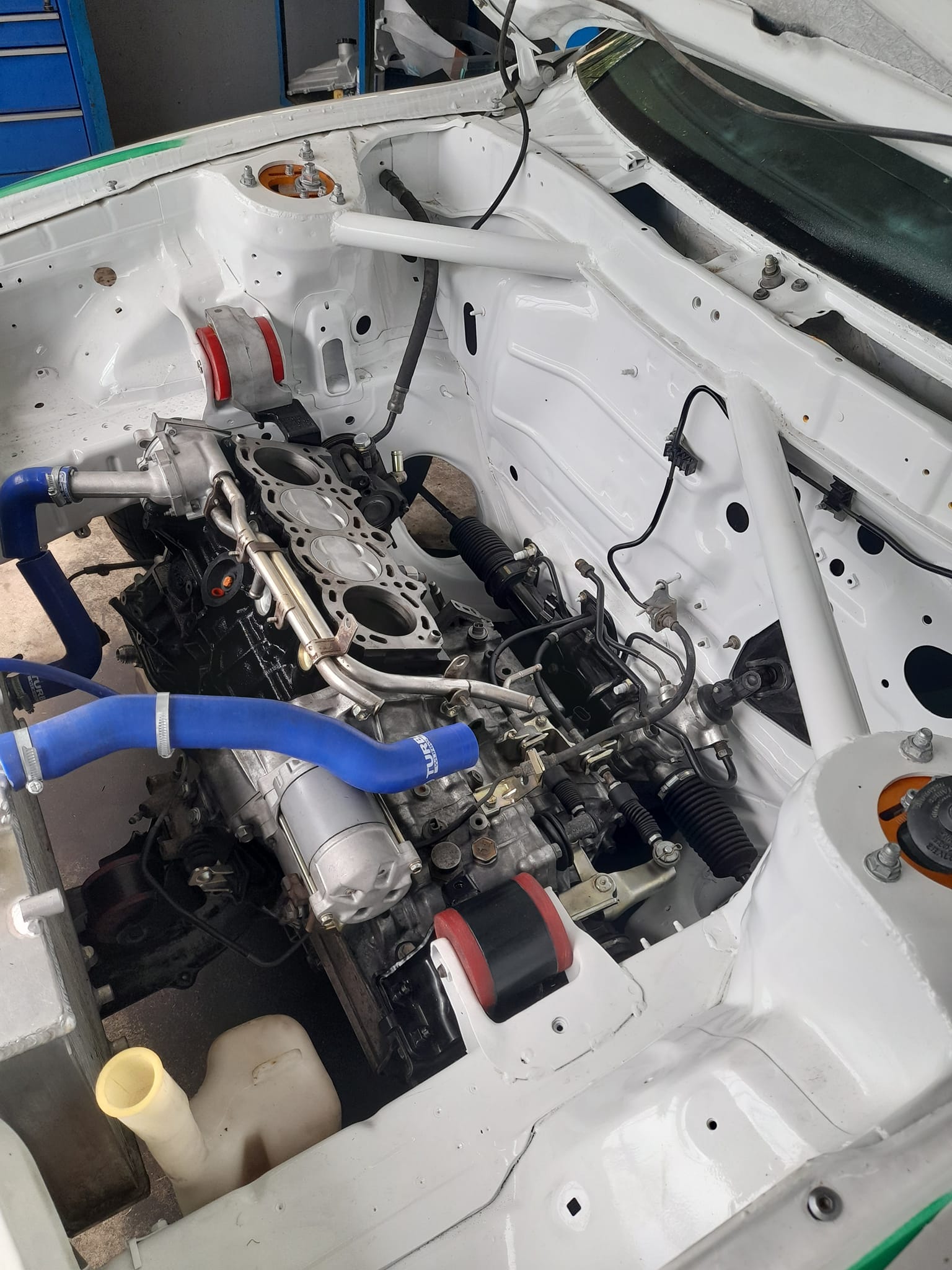

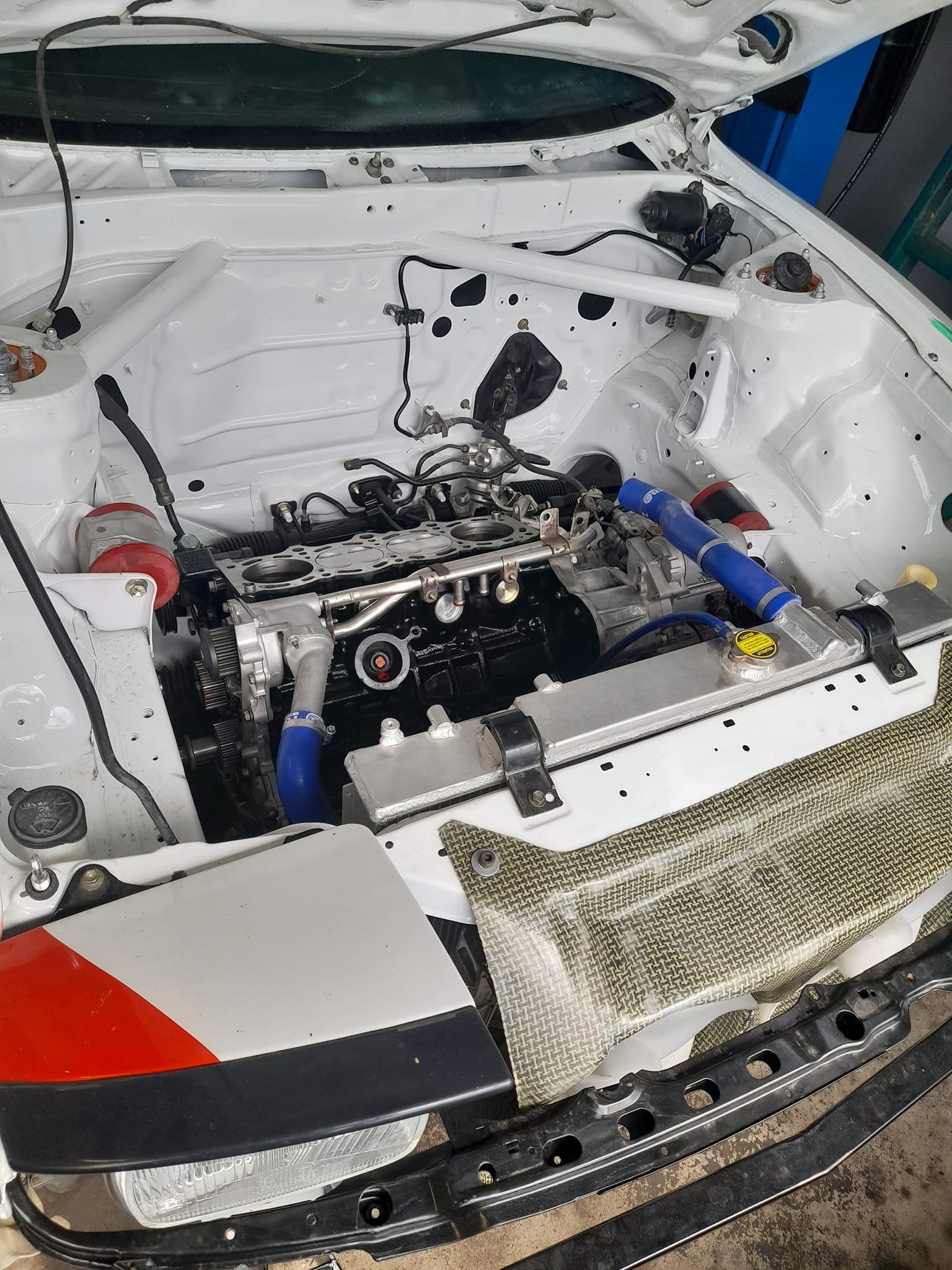

Благодаря,Румба.След завършване на задни мост,се заех да досглобя двигателя.Ревизирах главата и я монтирах

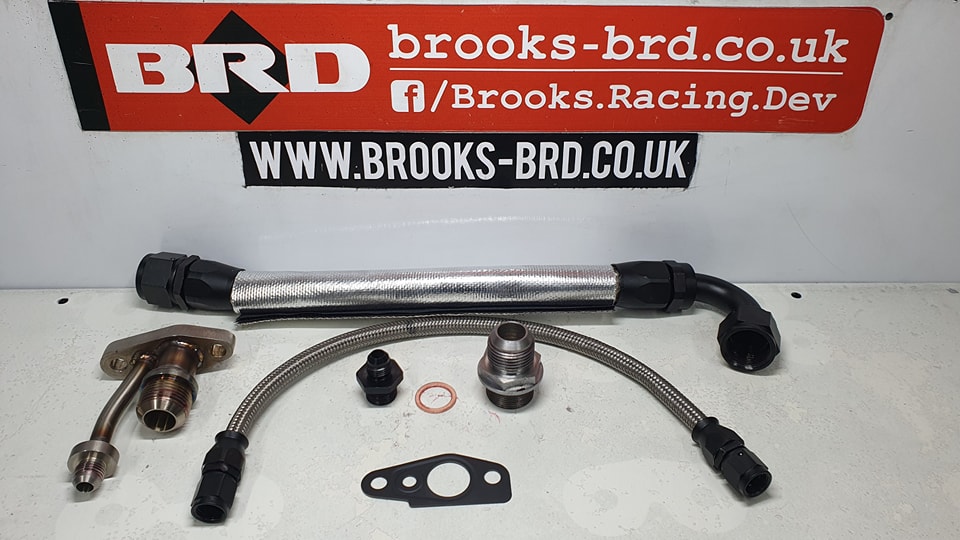

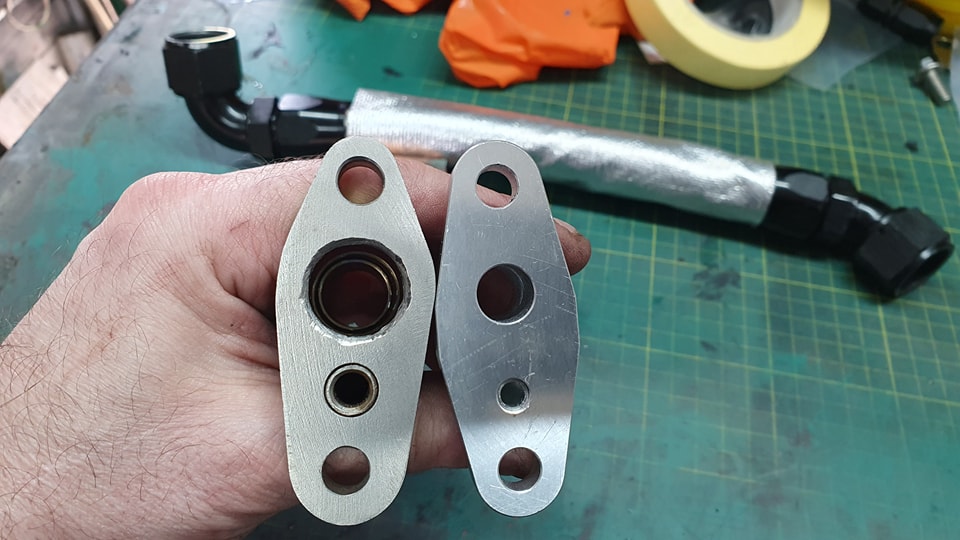

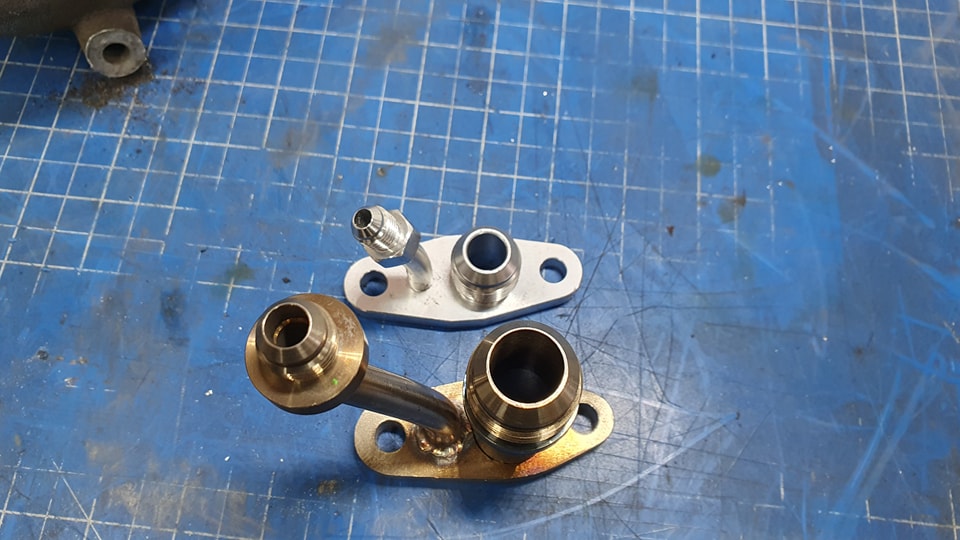

След това монтирах и турбината,за нея бях поръчал маслен кит от Англия,защото отворите на оригиналното захранване и оптичане на маслото са много малки и при продължително каране на високи обороти,турбото изпитва маслен глад и задира.

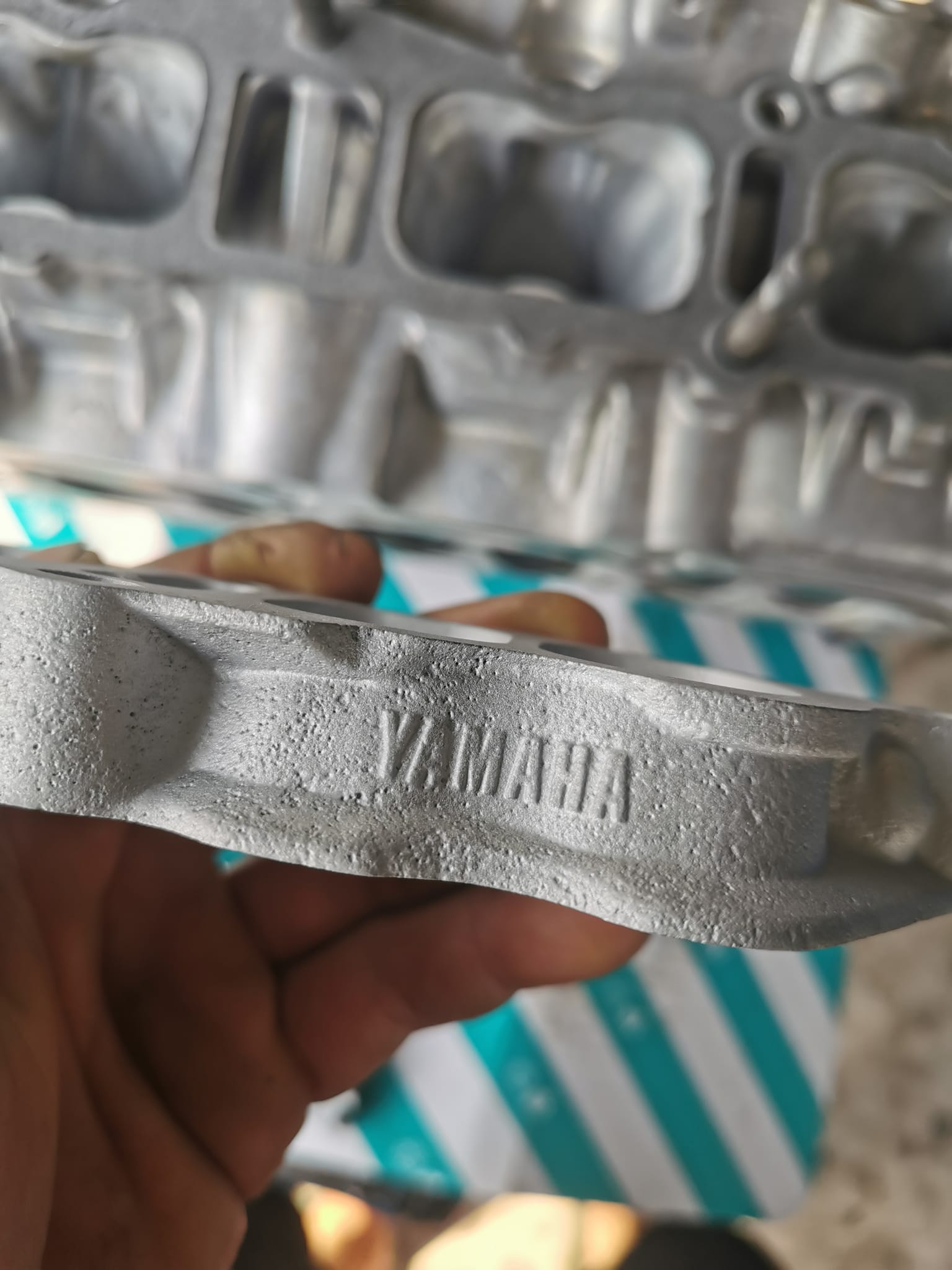

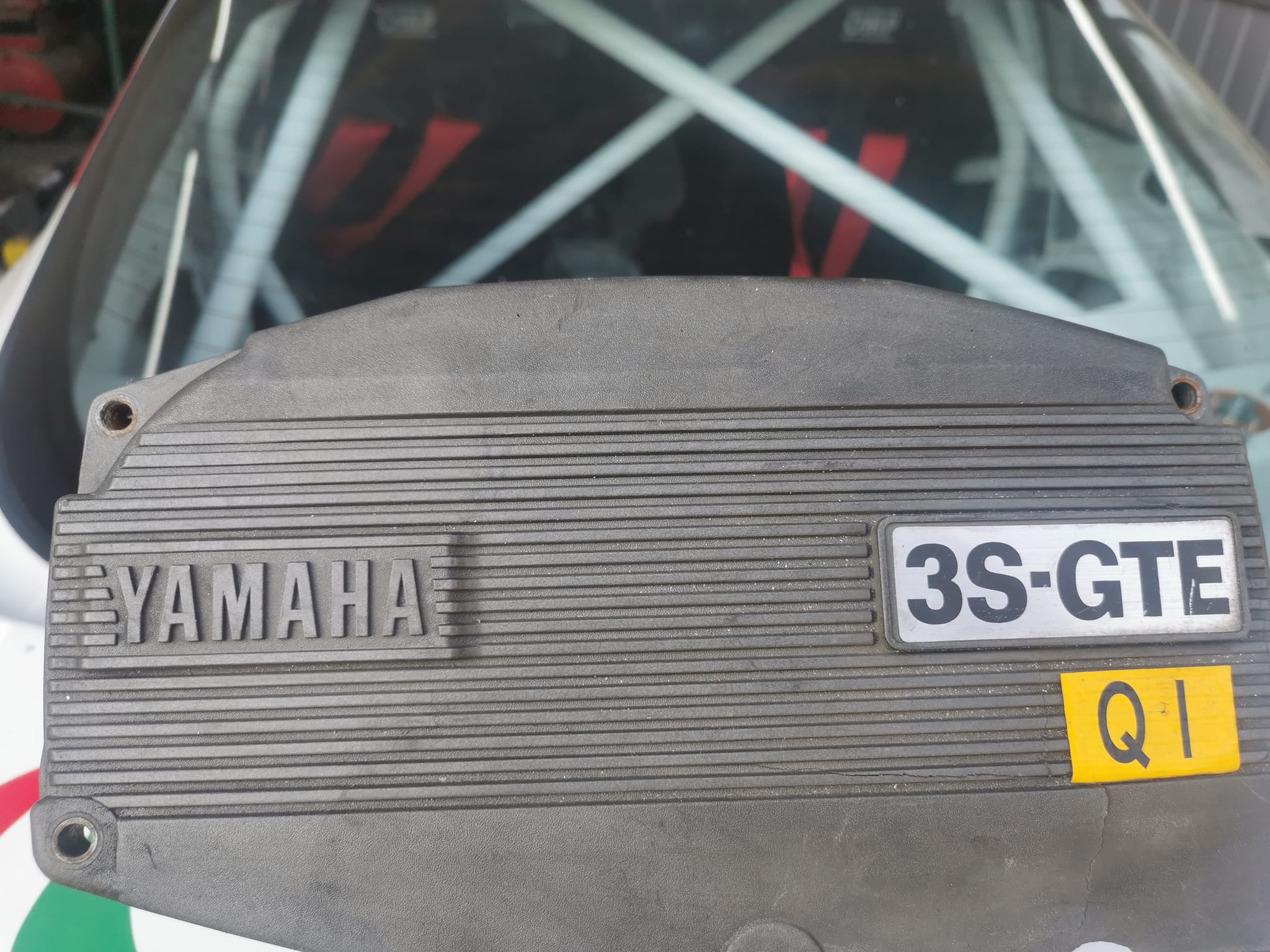

И нещо интересно,докато събирах мотора,както по рано бях писал в темата,мотора е разработка на YAMAHA,забелязах,че на доста места са си оставили логото.На капака на клапаните

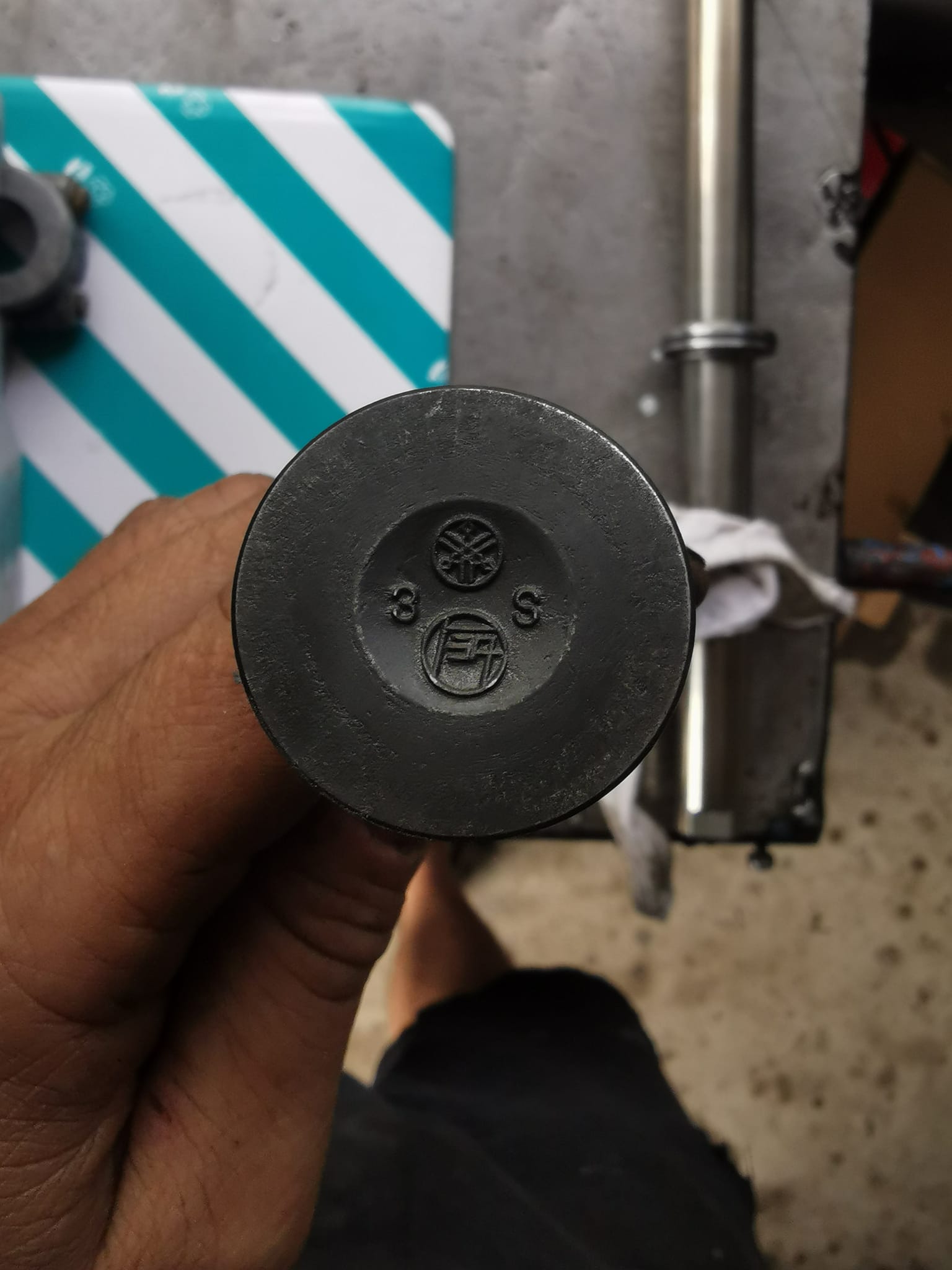

На самите клапани

Фланеца на всмукателния колектор

И на ангренажния капак

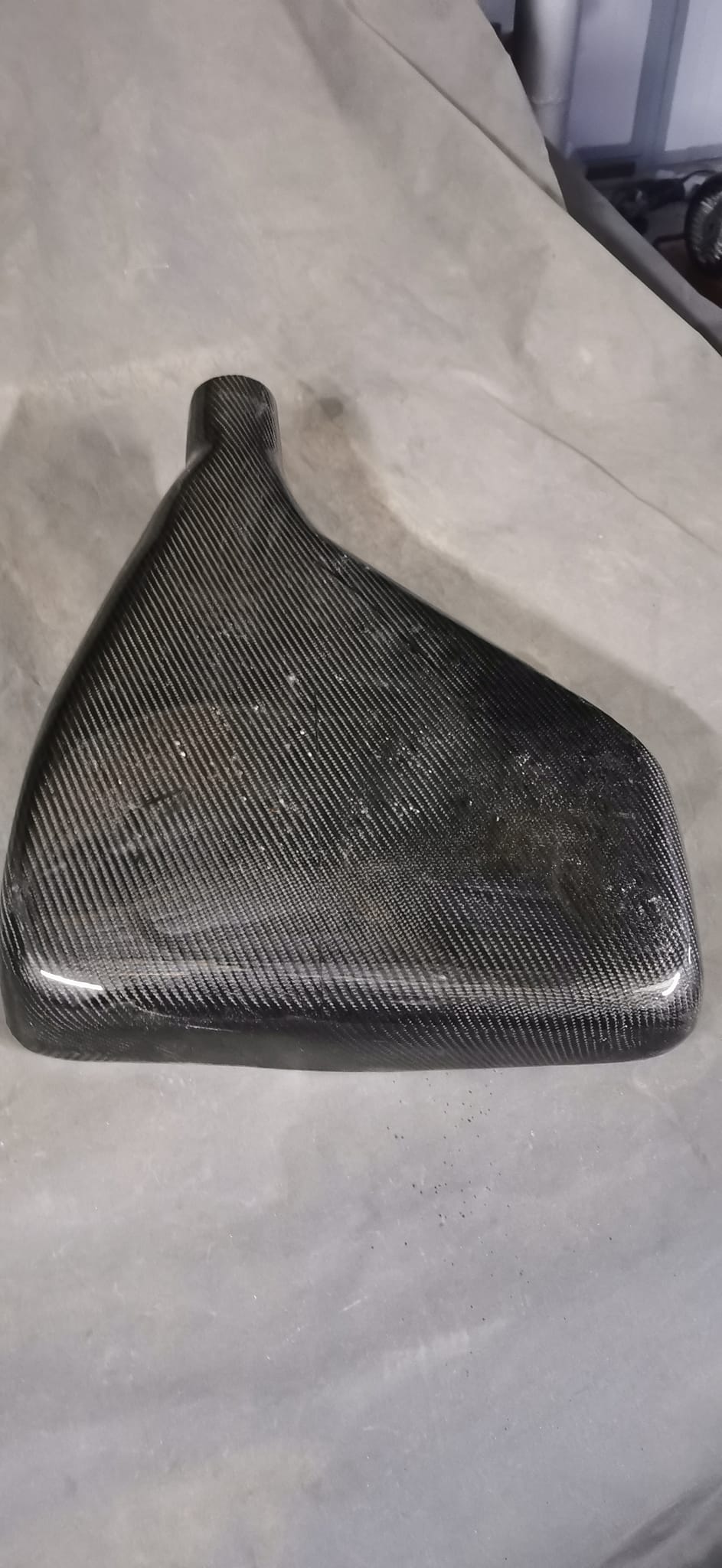

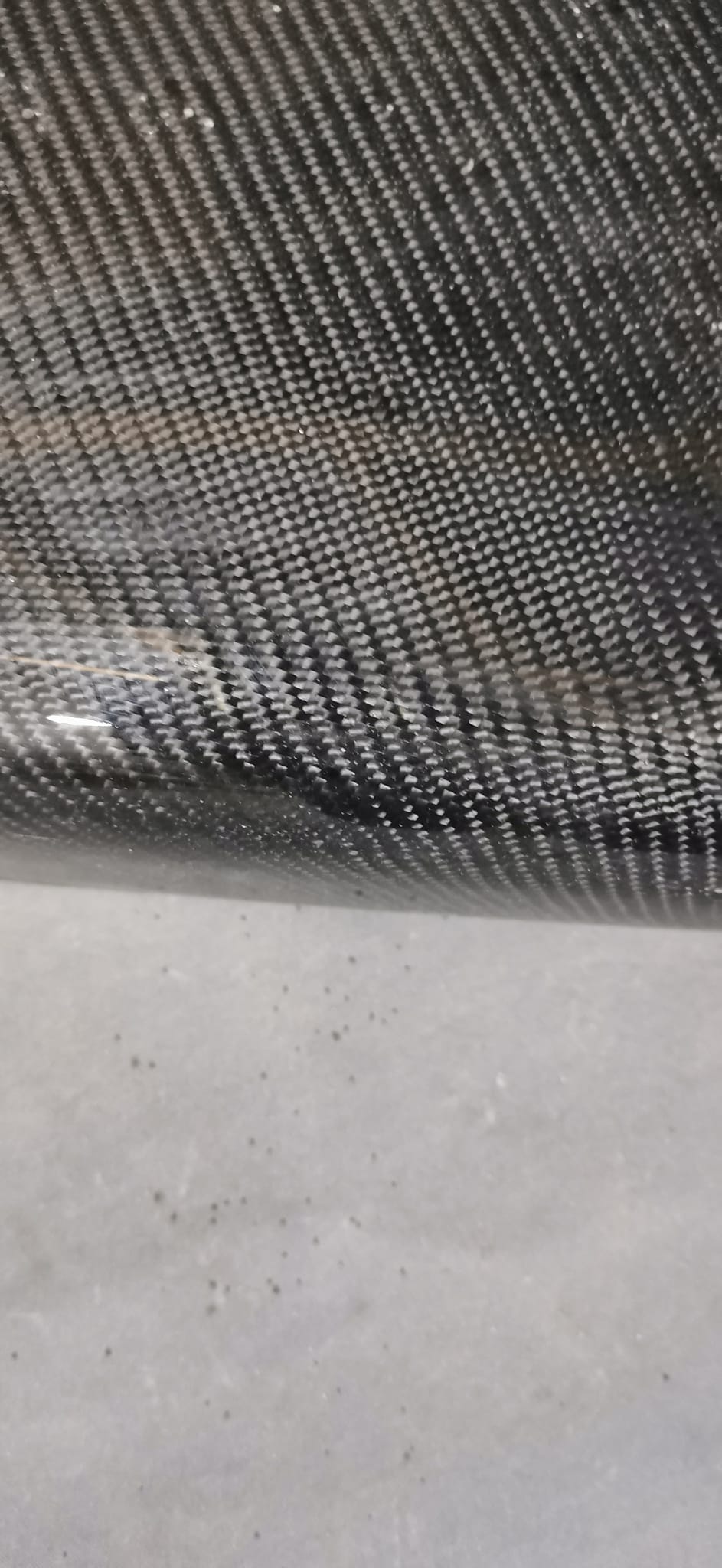

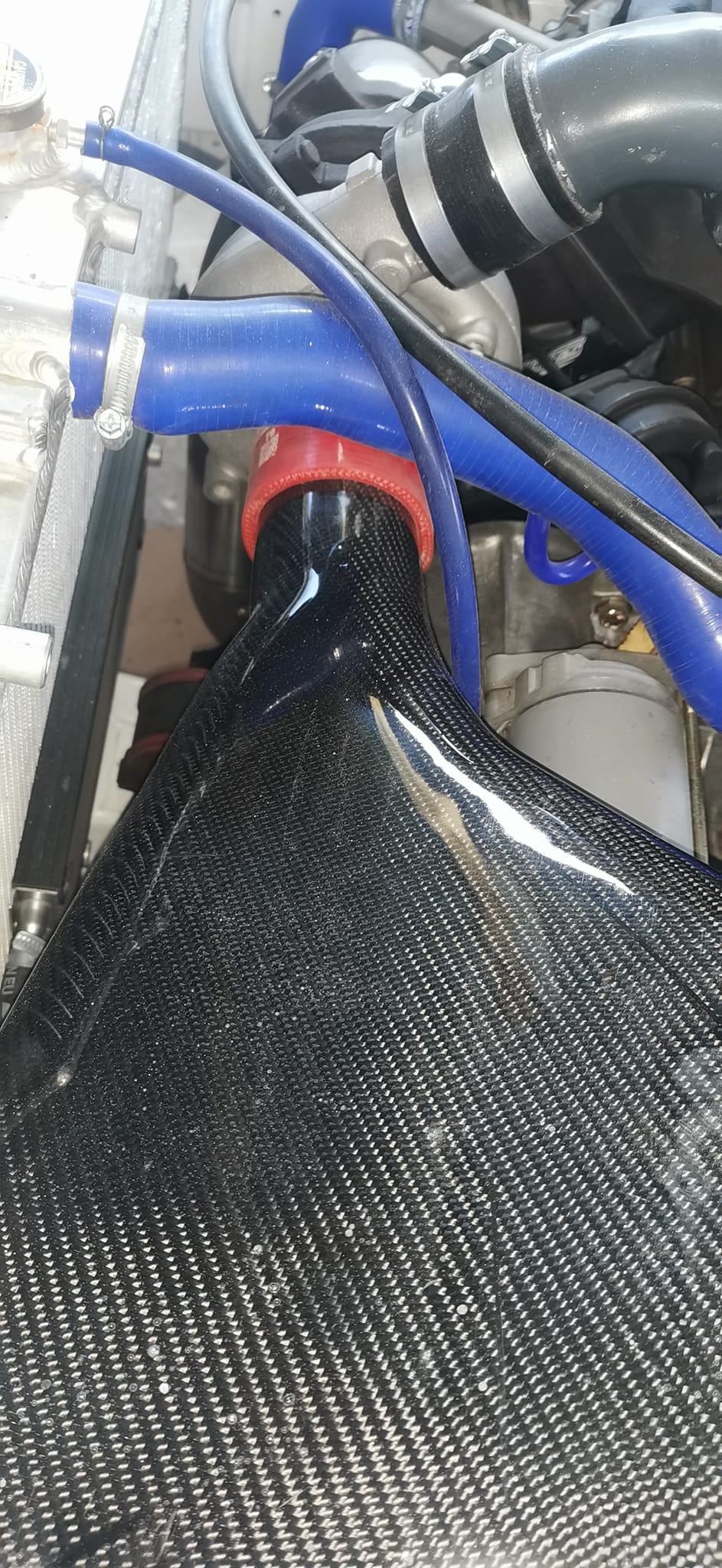

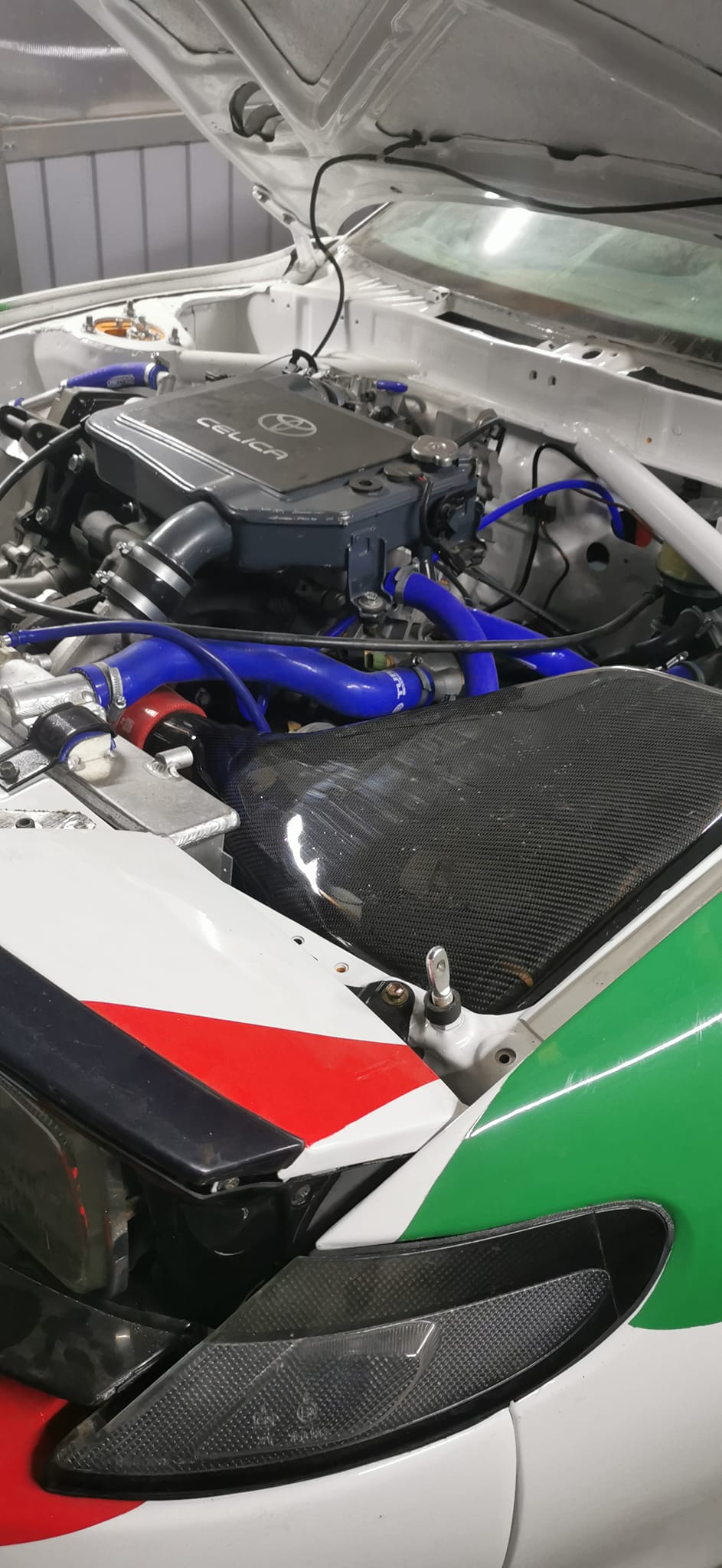

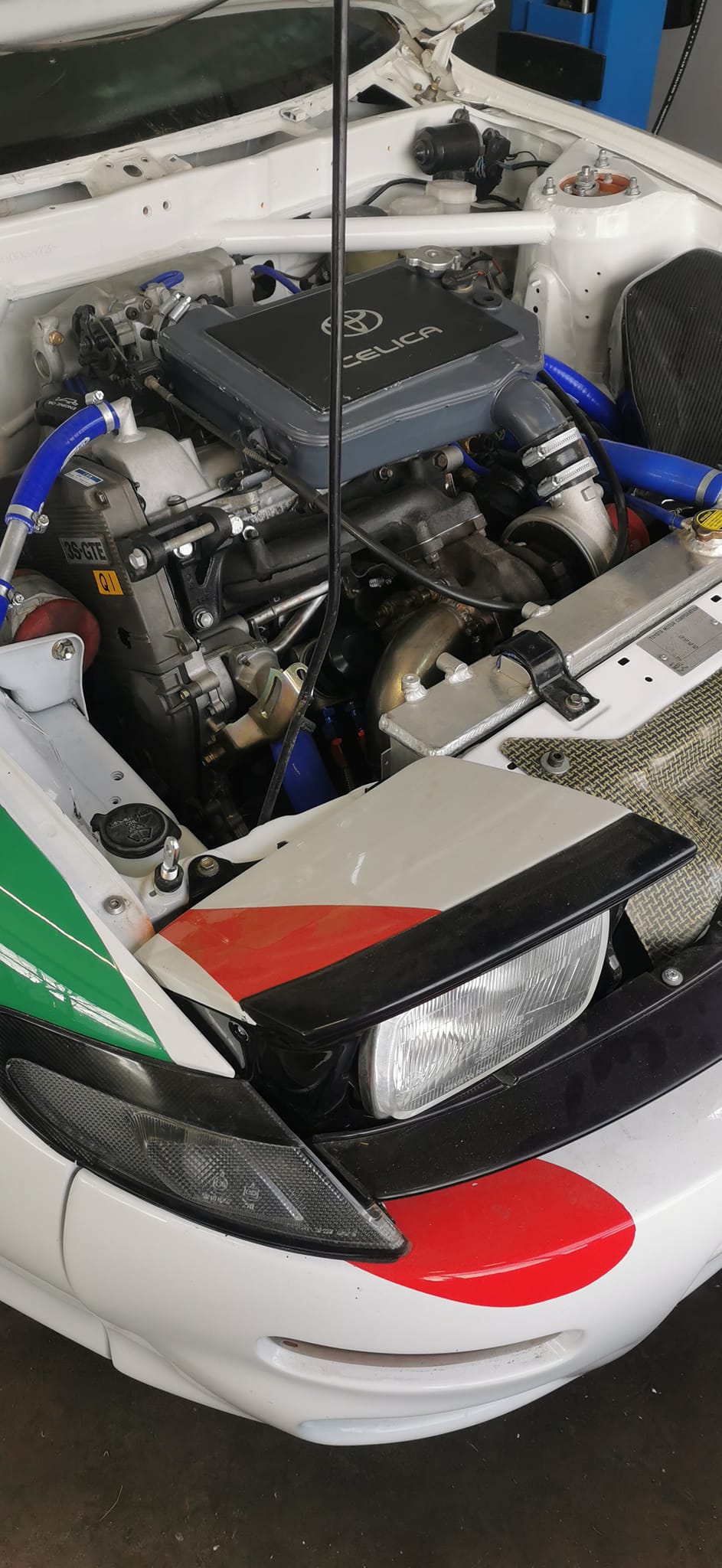

Здравеите,не съм писал от лятото в темата,през това време съм работил по нея,но моменто,просто имах страшно много работа,сега по празниците докато си почивам съм решил да я завърша  :))Шегата настрани,но този месец съм се напънал да я завърша,защото след празниците имам уговорка да я карам в София,при маистора,които ще монтира спортната електроника.И така след като наредих мотора,се заех да си изработя филтърната кутия,исках максимано да прилича на WRC-то,която е от карбон.Направих желаната форма от фибран,гипс,пяна и върху нея излях смола с фибристъкло и така получих калъпа в които да излея изделието.Поръчах карбоновия плат,смолата и другите материали за леенето и се захванах за работа.Изработвал съм много неща от смола през годините и метода ми беше ясен,единствената разлика от фибростъклото е,че с карбоновия плат се работо по лесно.Краиния резултат ми хареса,като изключим малкото шупли,които се появиха.




Това е за днес,утре ще  продължа.Пожелавам ви весело изкарване на празниците

Хората на маса вече , а ти още строиш бегачка  :)) Браво за свършената работа !
Весела Коледа !

75 turbodelta said:
Хората на маса вече , а ти още строиш бегачка  :)) Браво за свършената работа !
Весела Коледа !
Благодаря,Павка.Весела Коледа и на теб!Е вчера немога да се оплача и по колата поработих и на маса седнах  :D

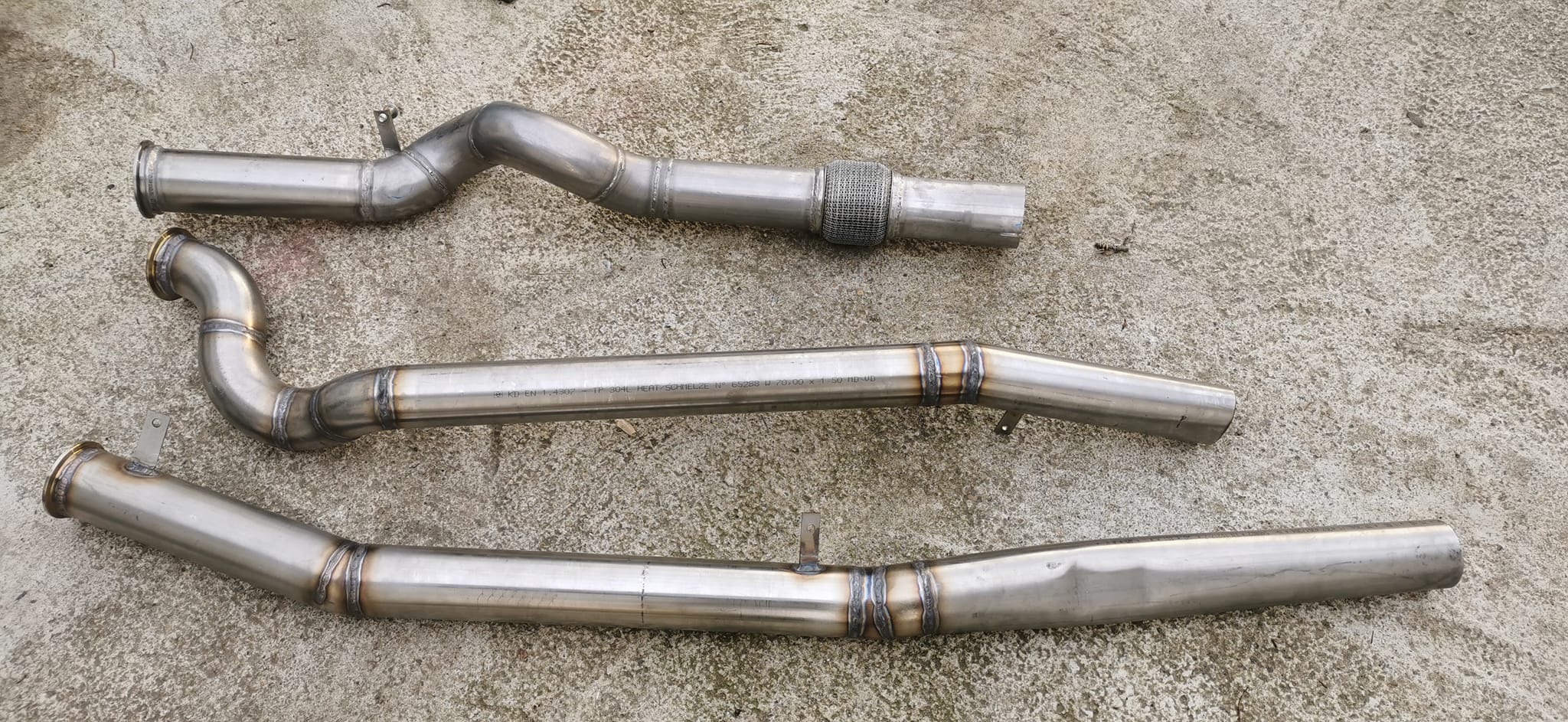

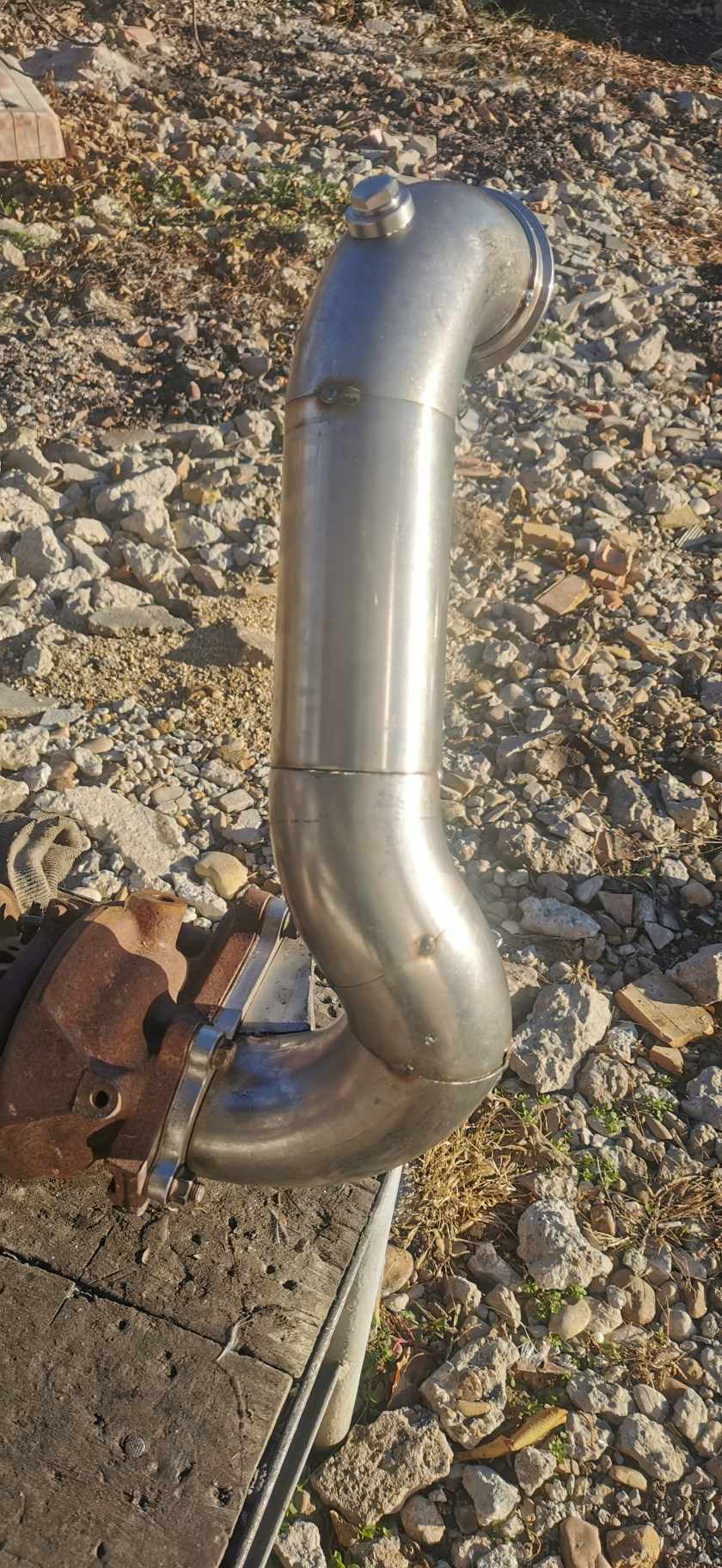

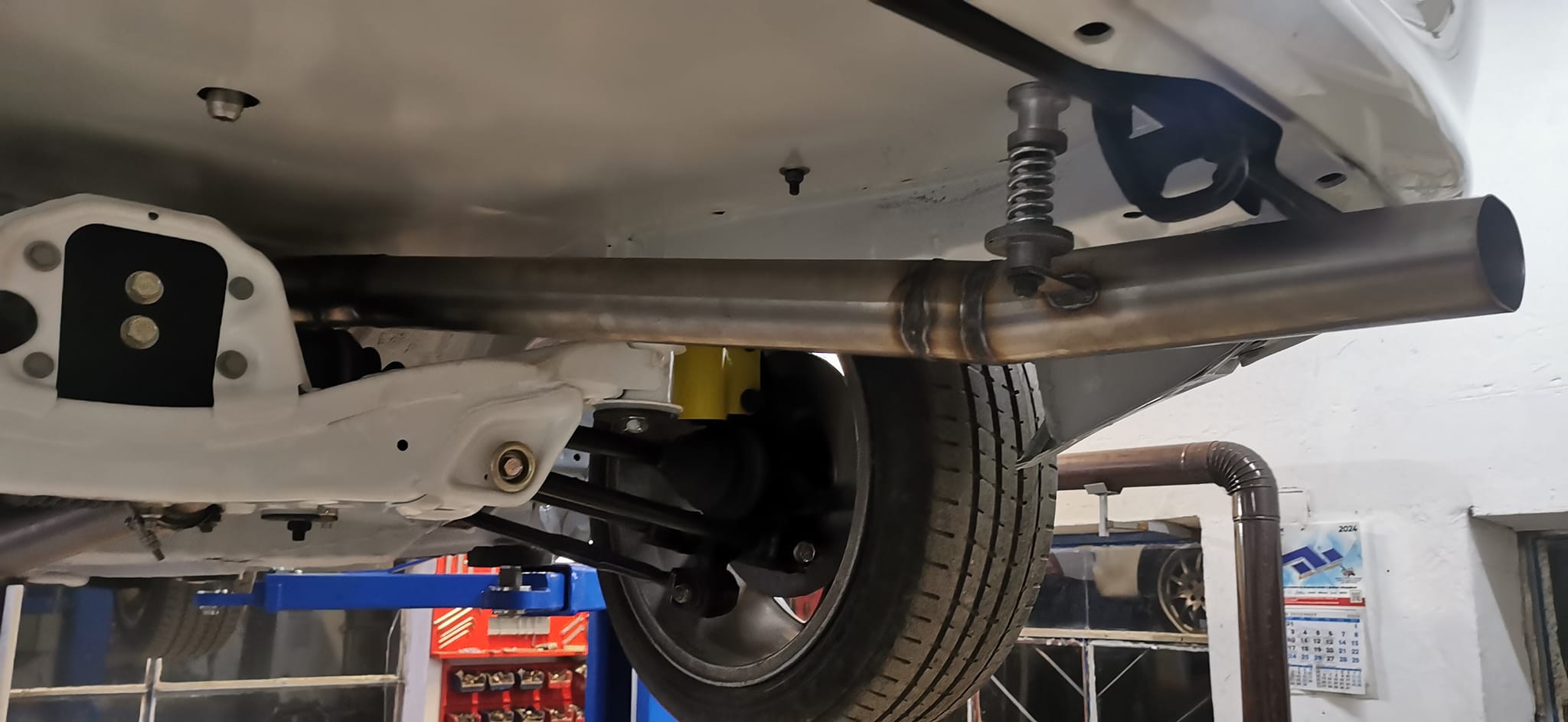

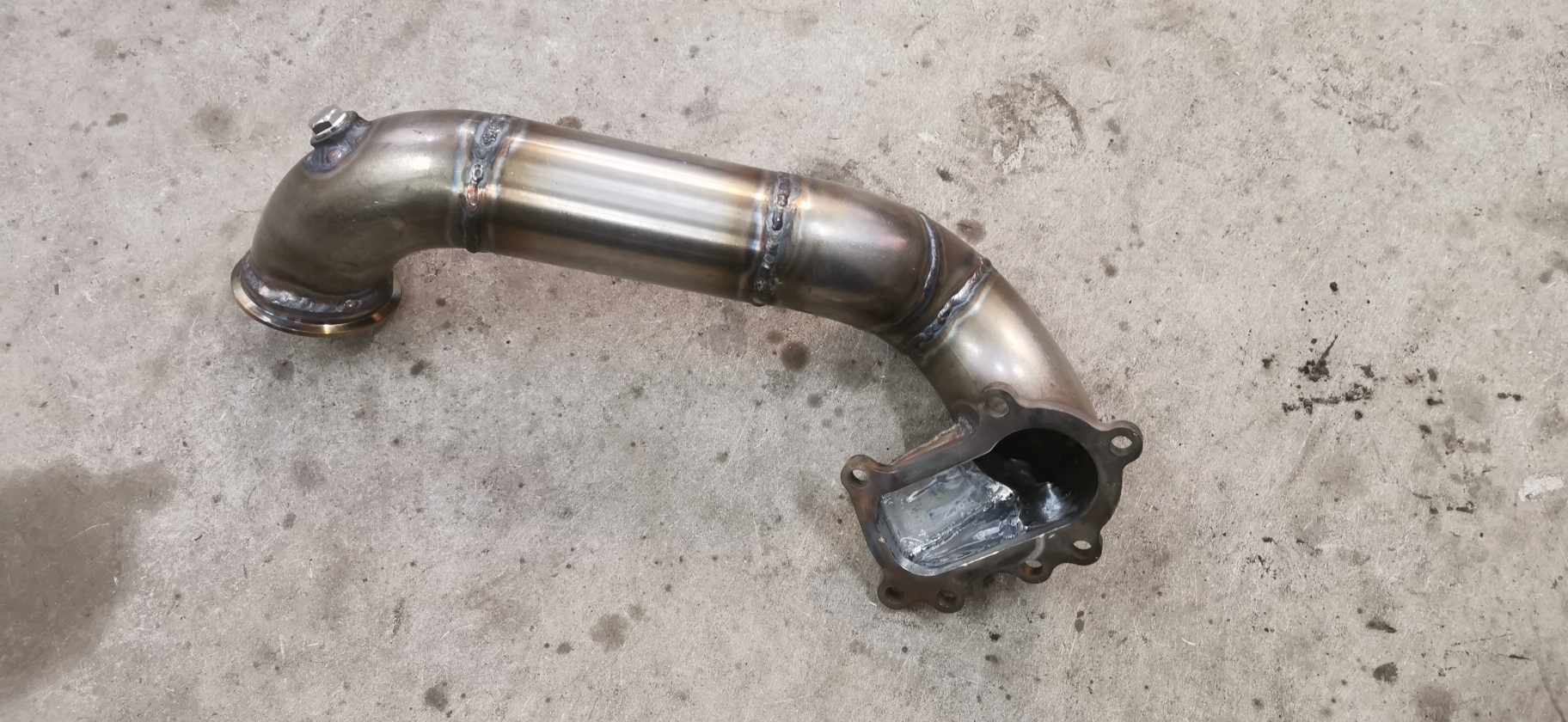

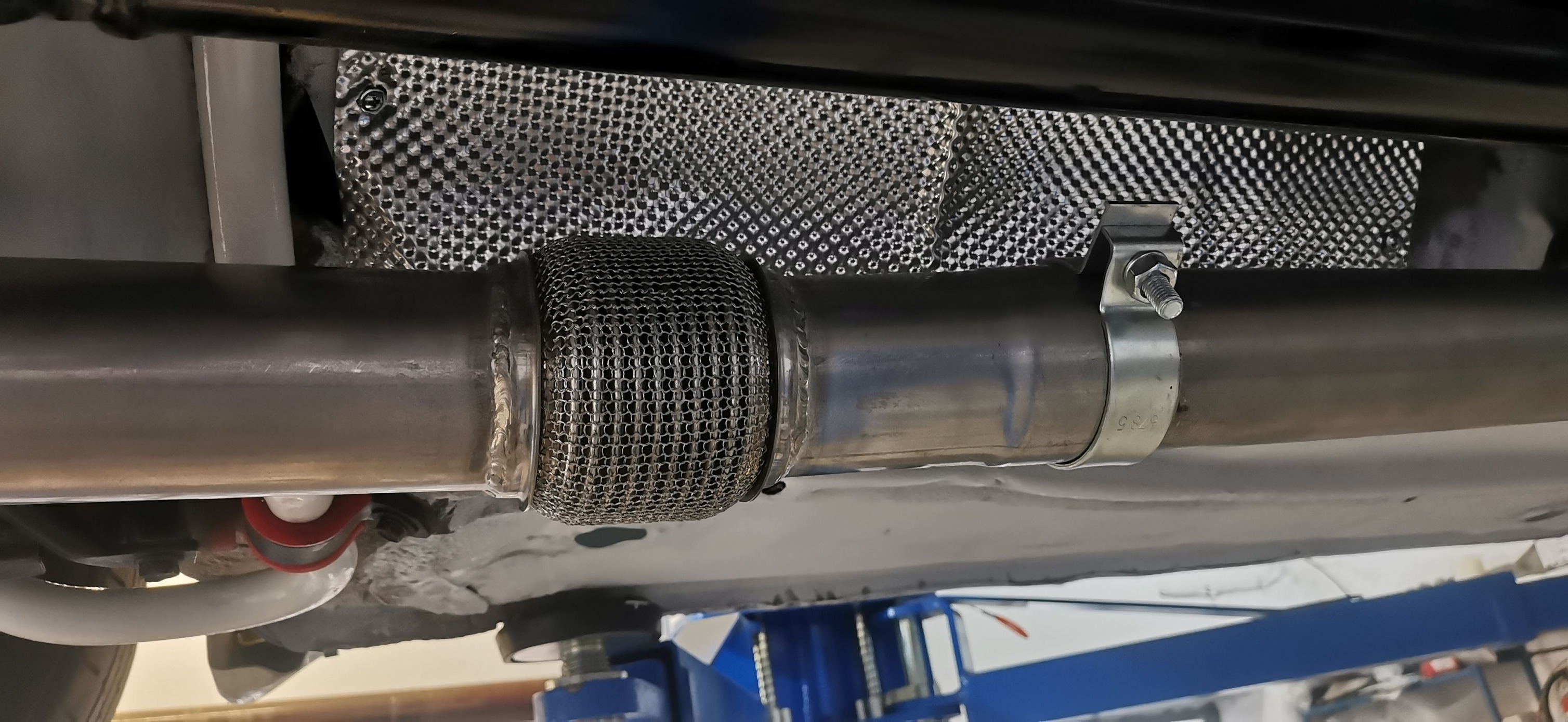

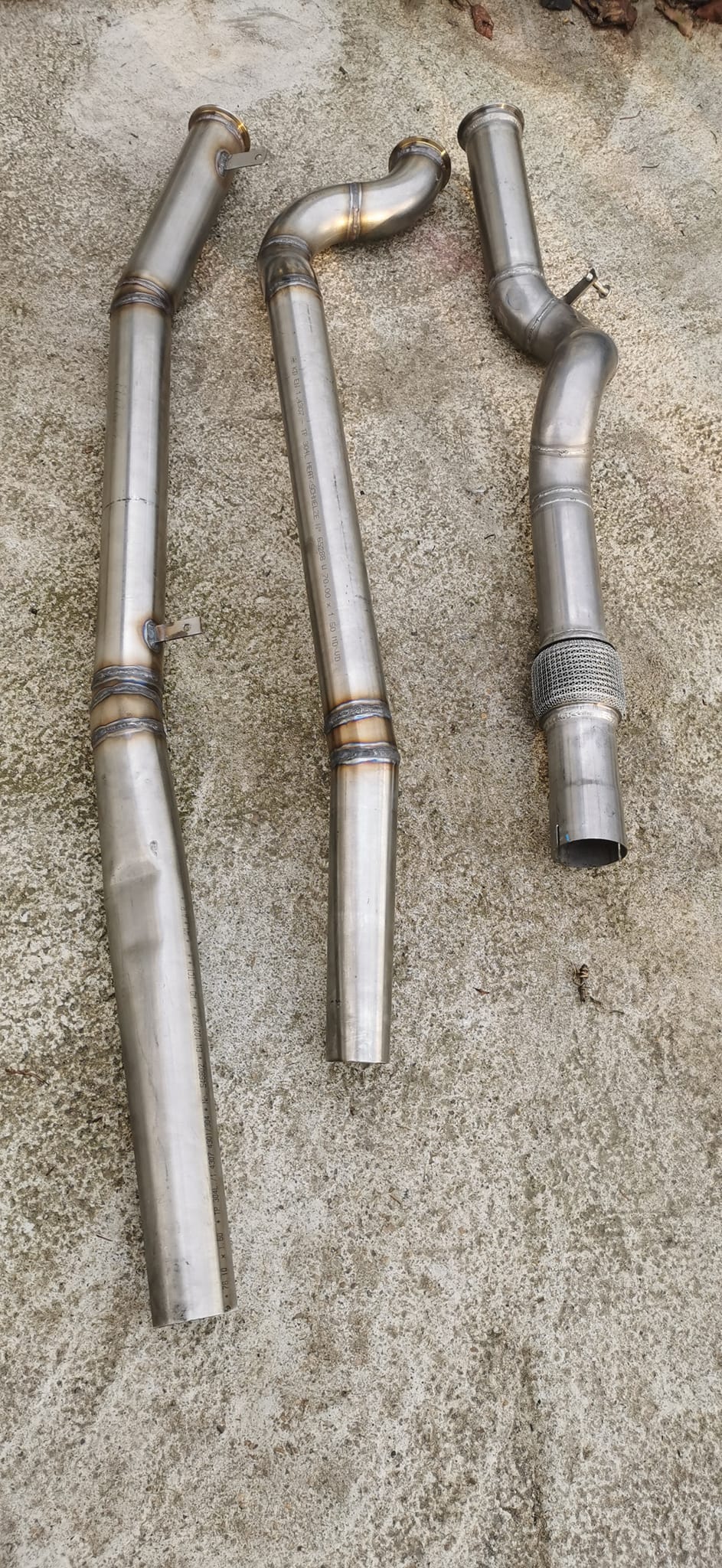

Следващото нещо бе да се изработи генерацията.За нея ползвах тръби и колена от неръждаема стомана 76мм,понеже нямам аргон за да я изваря,прикапвах тръбите с ЦО-то,а после я изпратих на един приятел да ми я завари на аргона си.

[im
g]https://classiccar-bg.com/images/2024/12/25/462567419_1956963241466462_4616304355572836159_n77e48ff37e5b1699.jpeg[/img]

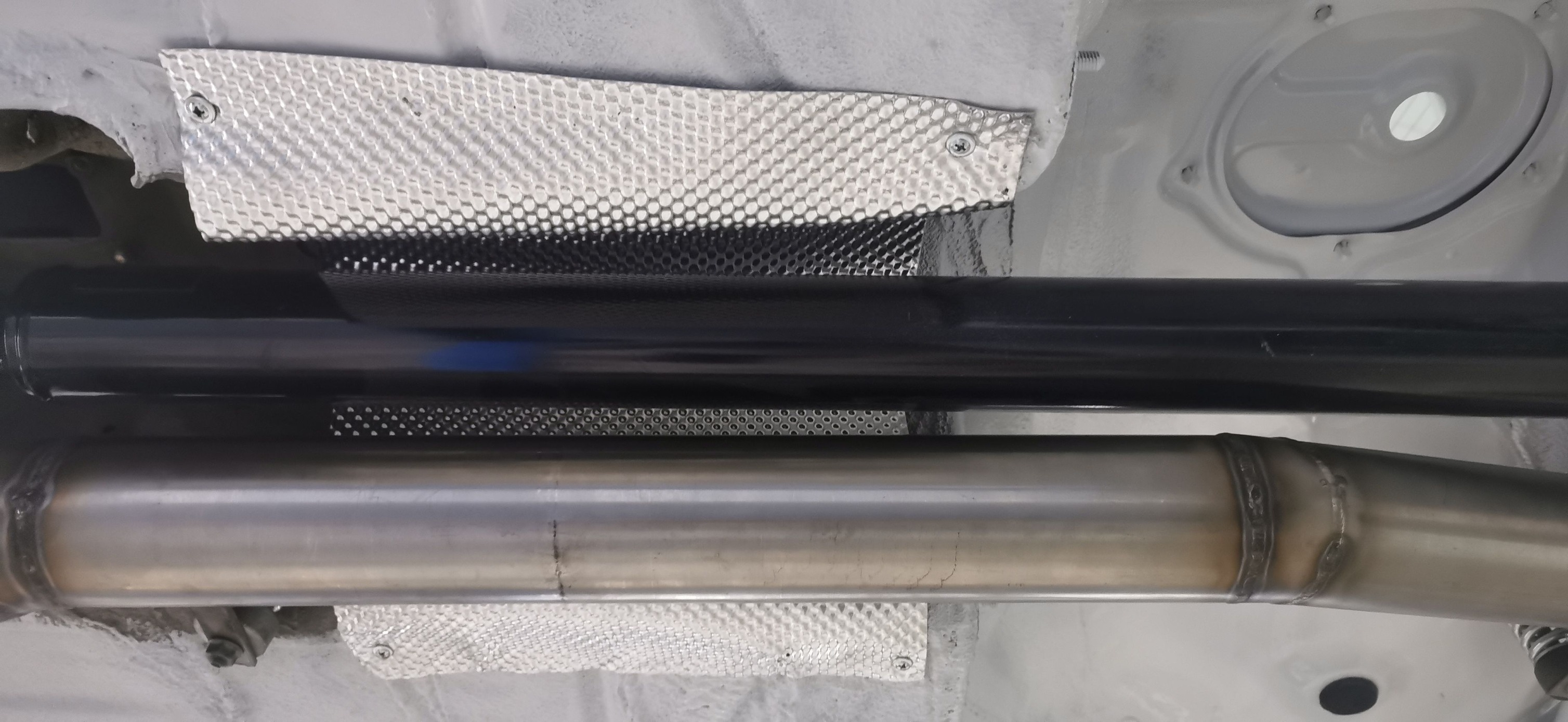

Преди да я монтирам сложих алуниниева изолация за да не грее генерацията купето

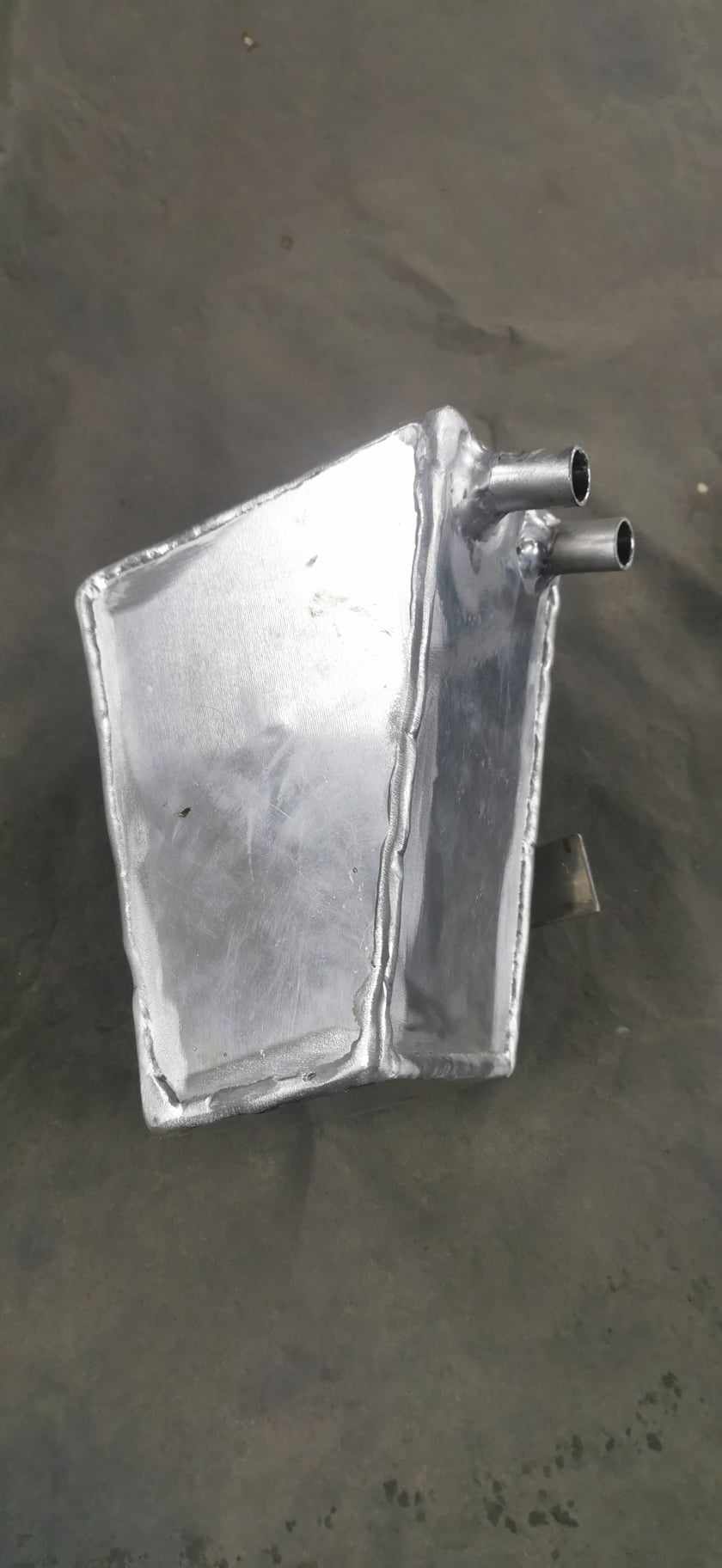

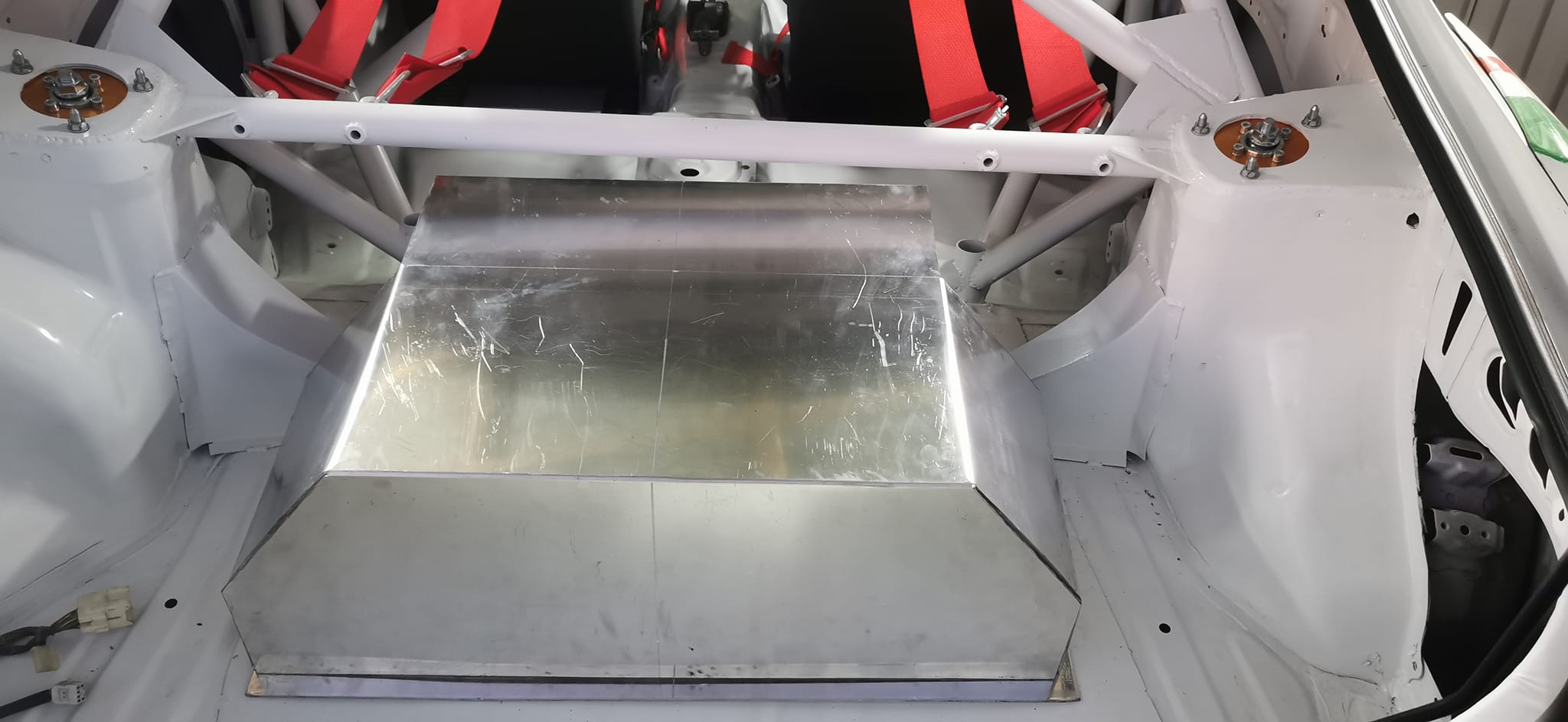

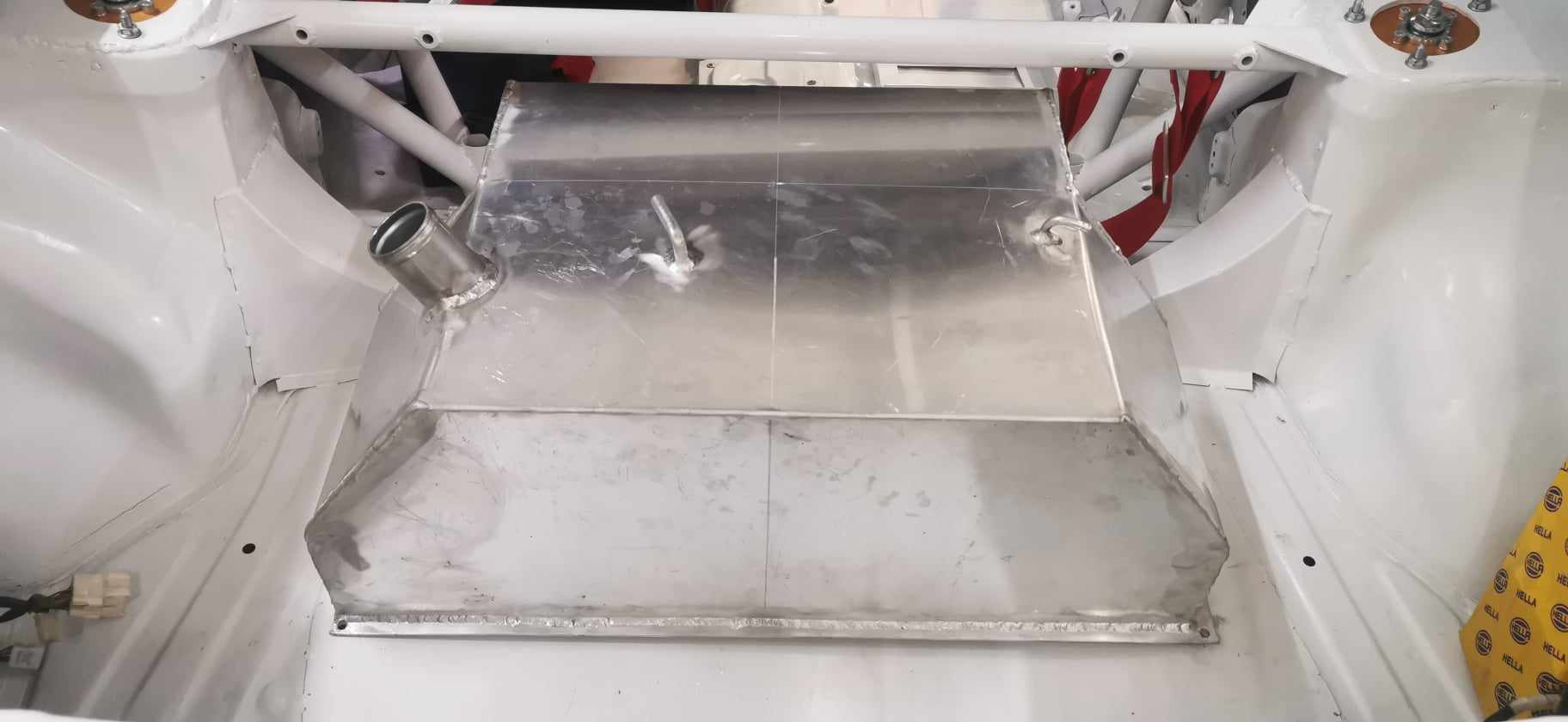

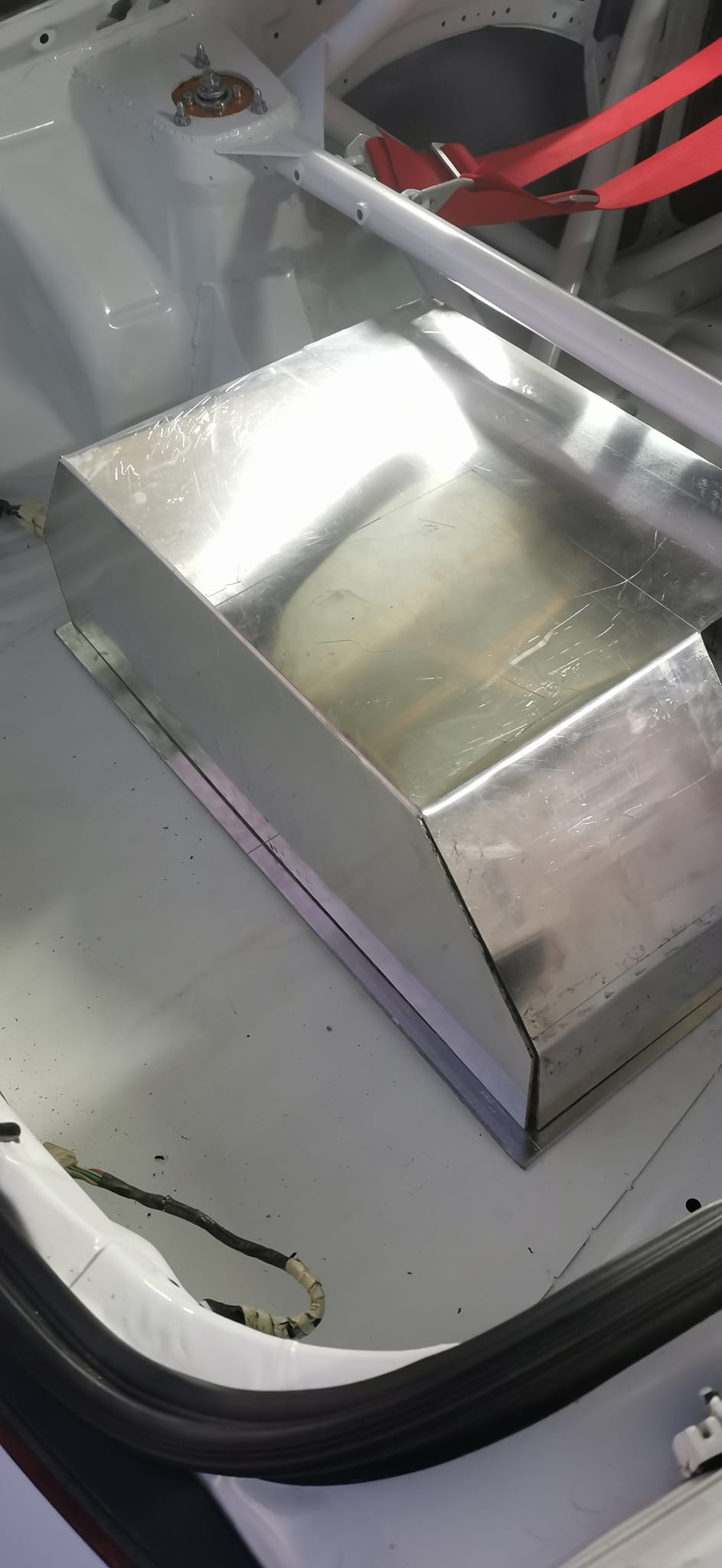

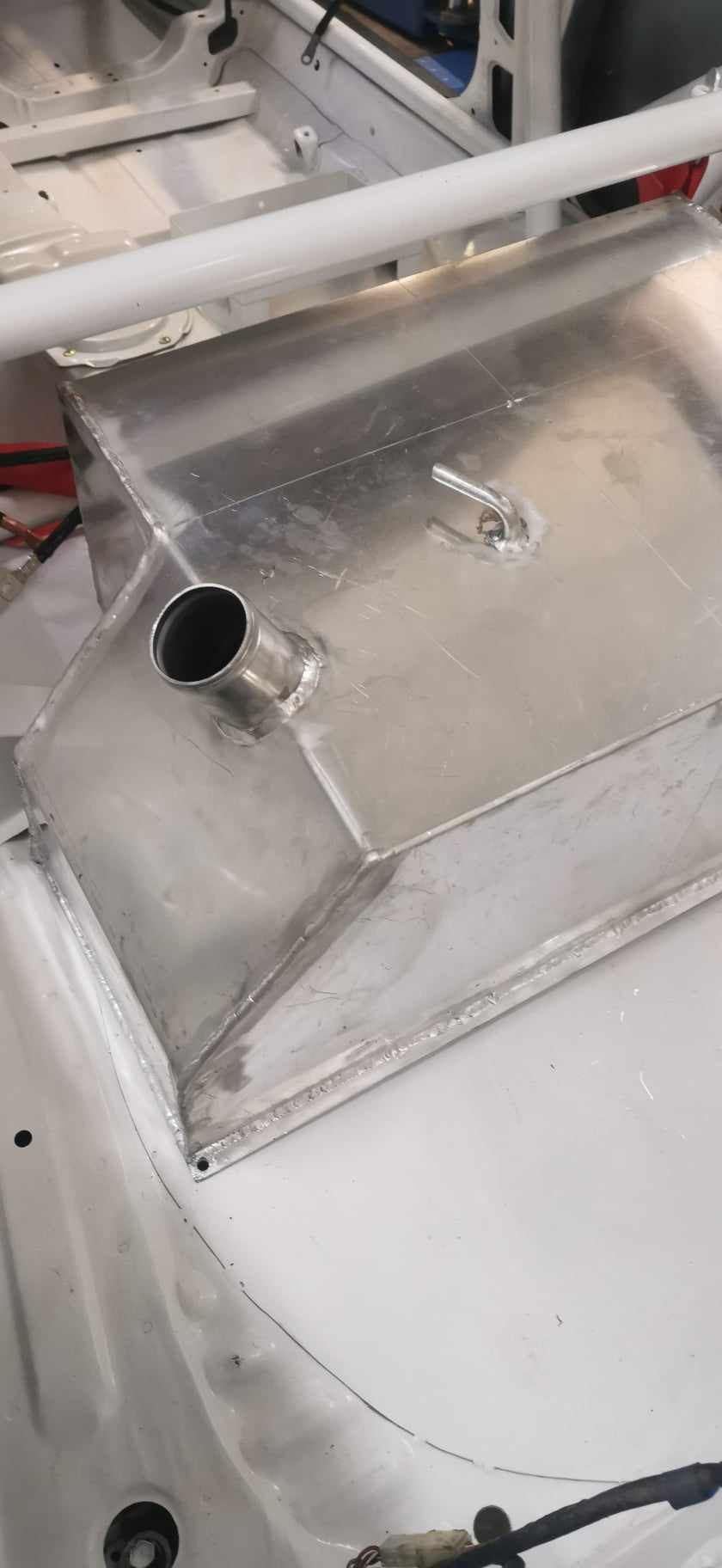

Друго,което свърших,беше резервоара и съда за маслените пари.Като и 2-та детаила, направих да приличат на рали модела.Понеже са алуминиеви ги разкроих,изрязах и сгънах,където трябва  и пак опрях до приятел с аргон,да ми ги завари.

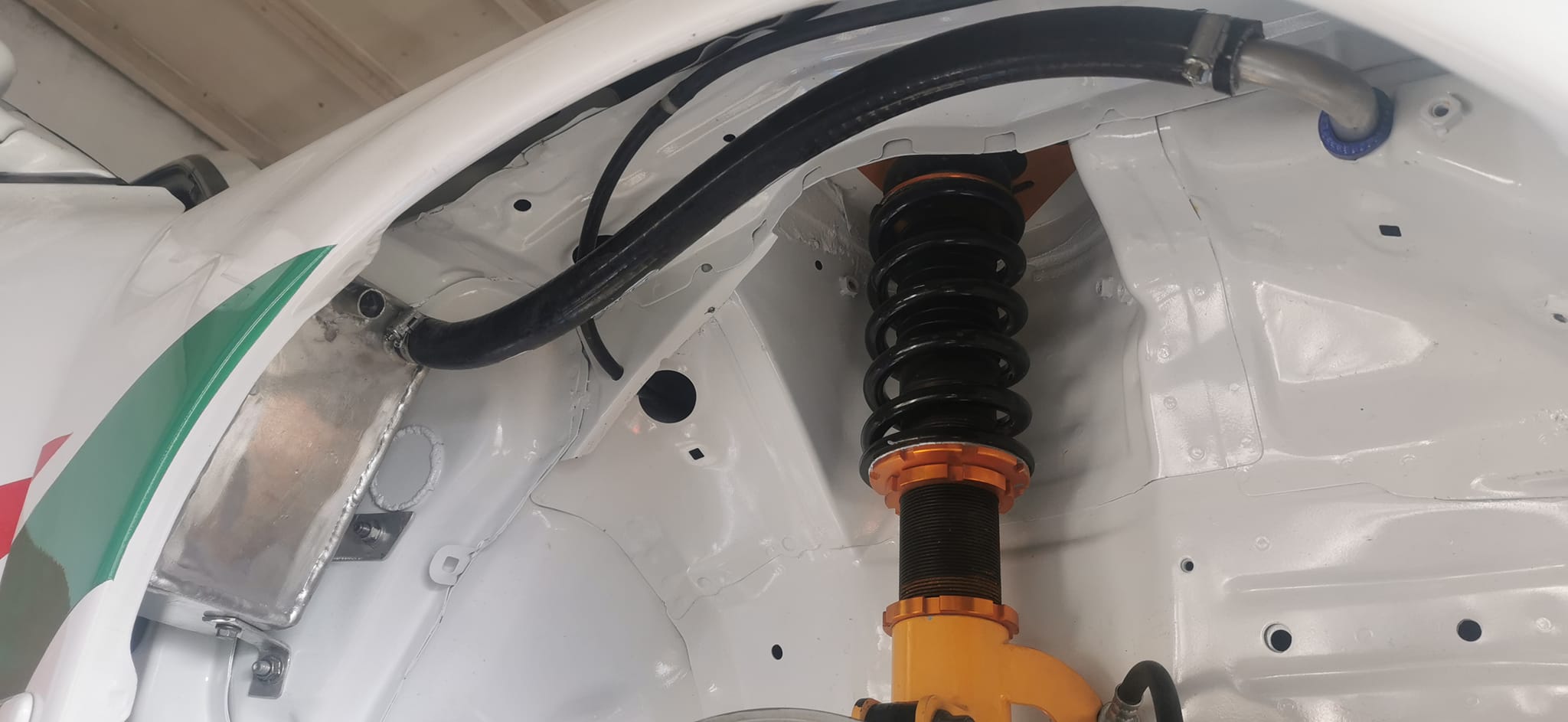

Съда за маслените пари,седи в предния десен калник и в него влиза маркуча от картерната вентилация,които пък излиза от капака на клапаните.Оригиналната вентилация също излиза от капака на клапаните,но влиза във филтърната кутия и самия диаметър и е малък.По назад в  темата съм снимал,как се затапва оригиналната  и се заваря Г-образна тръба с по голям диаметър

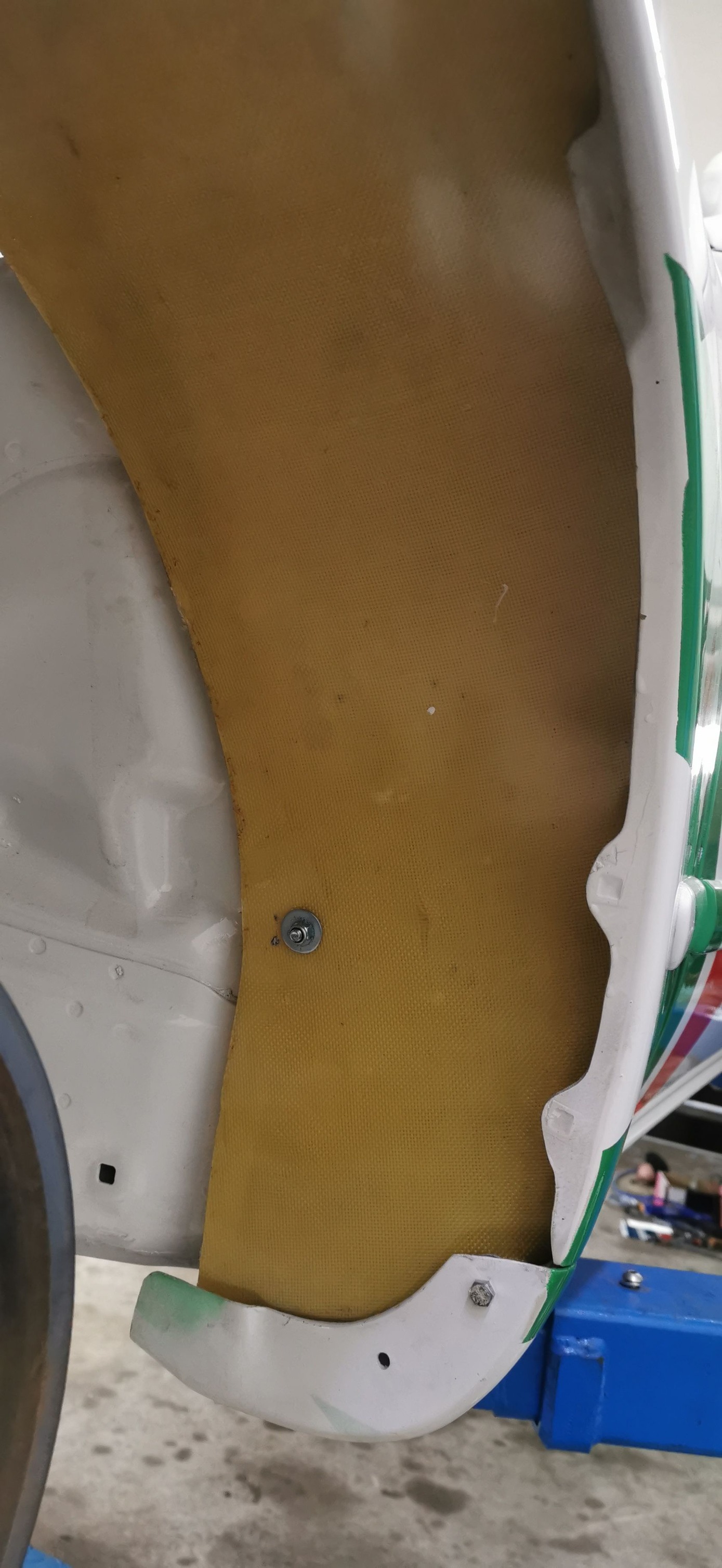

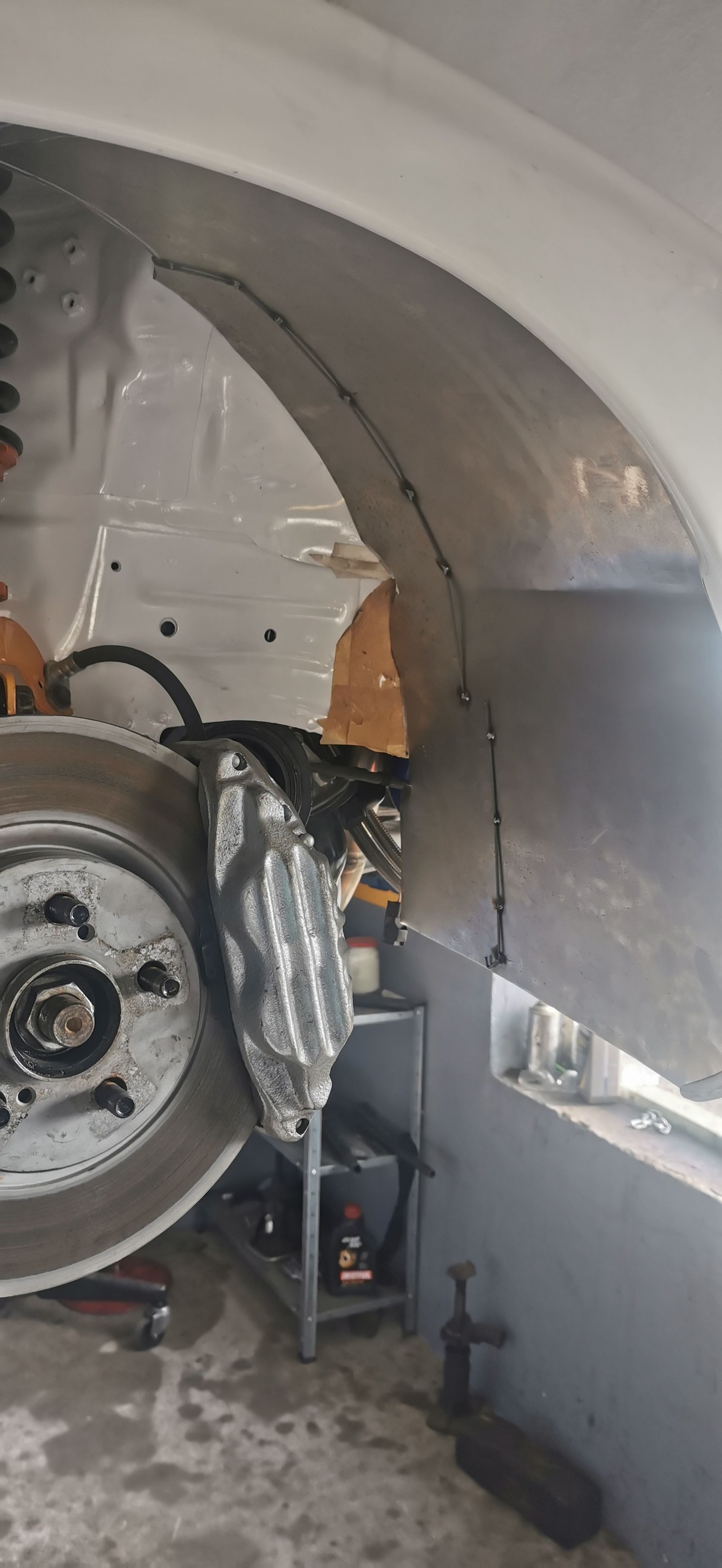

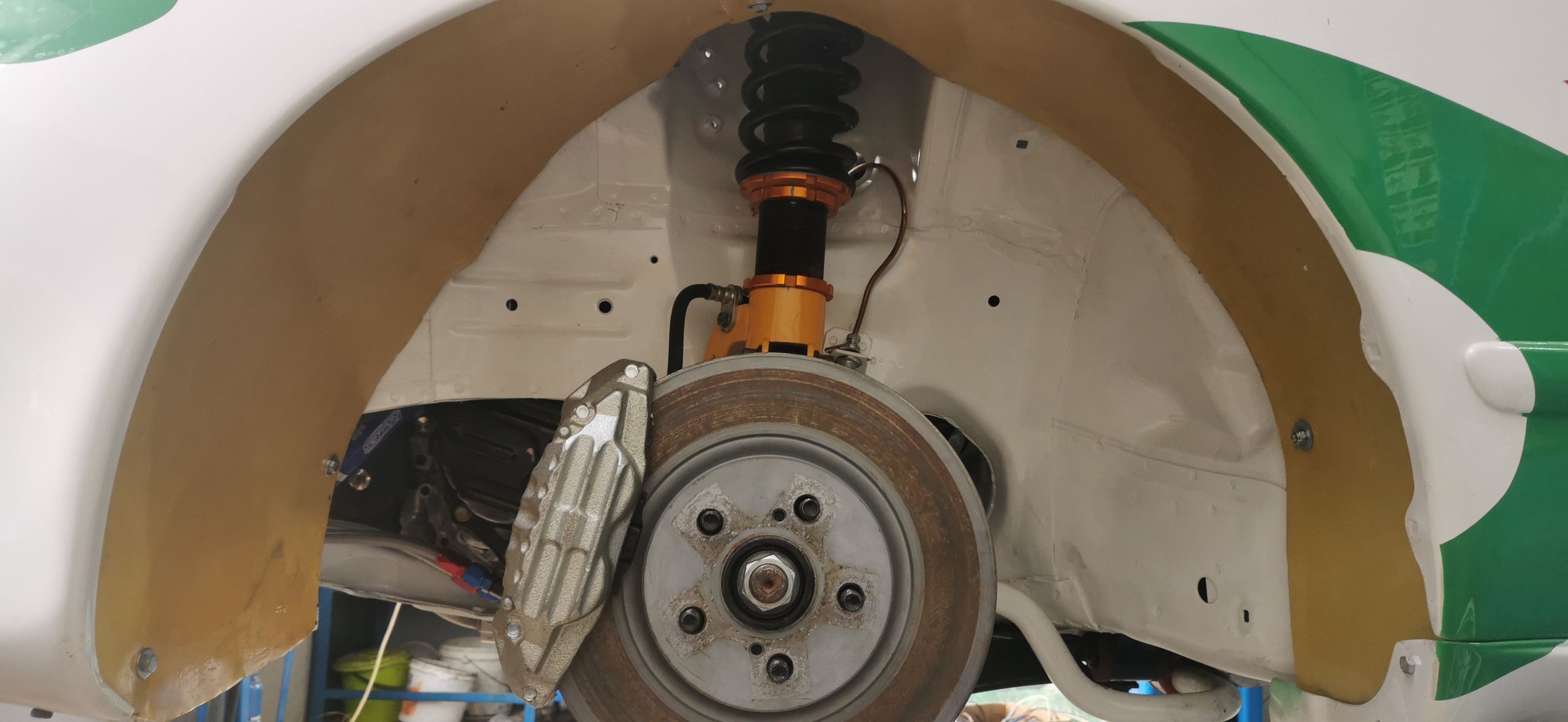

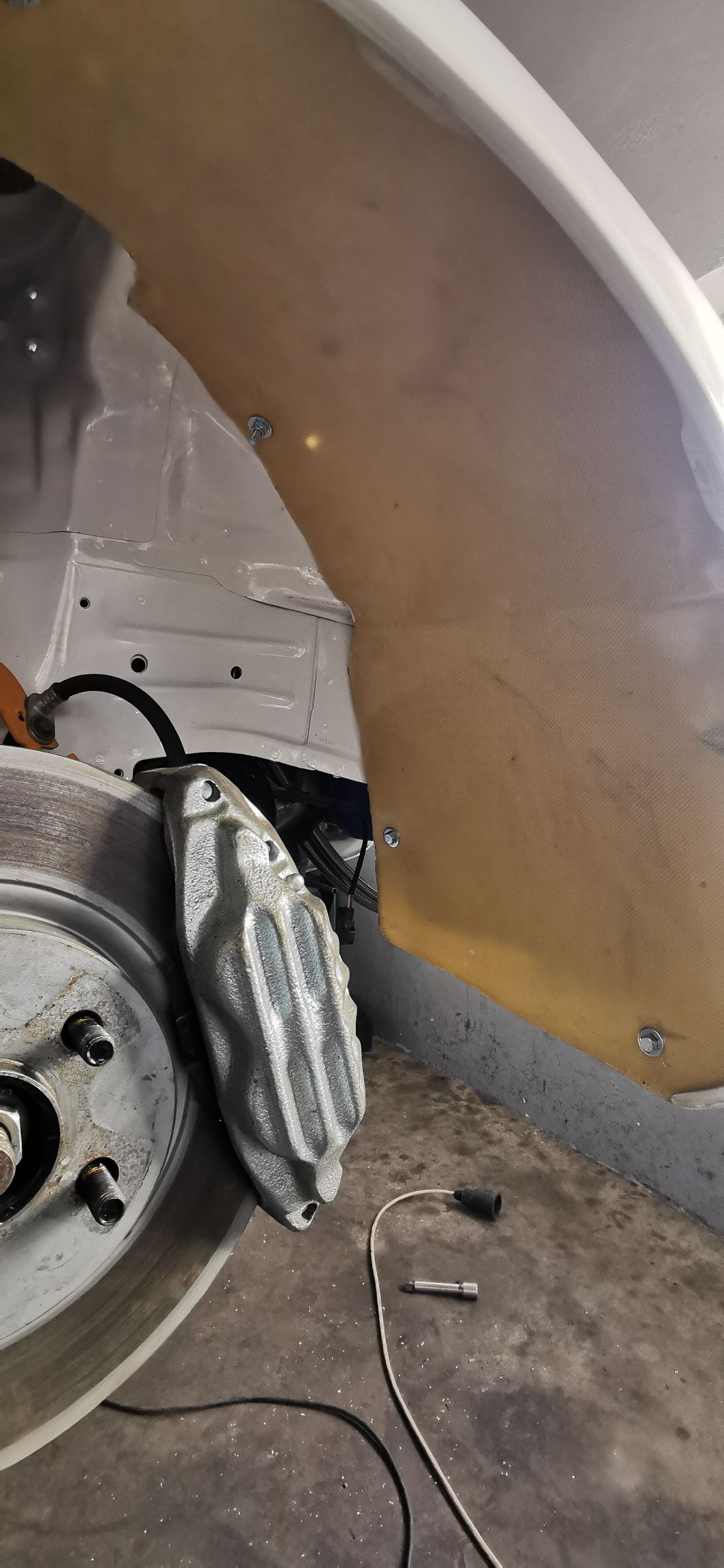

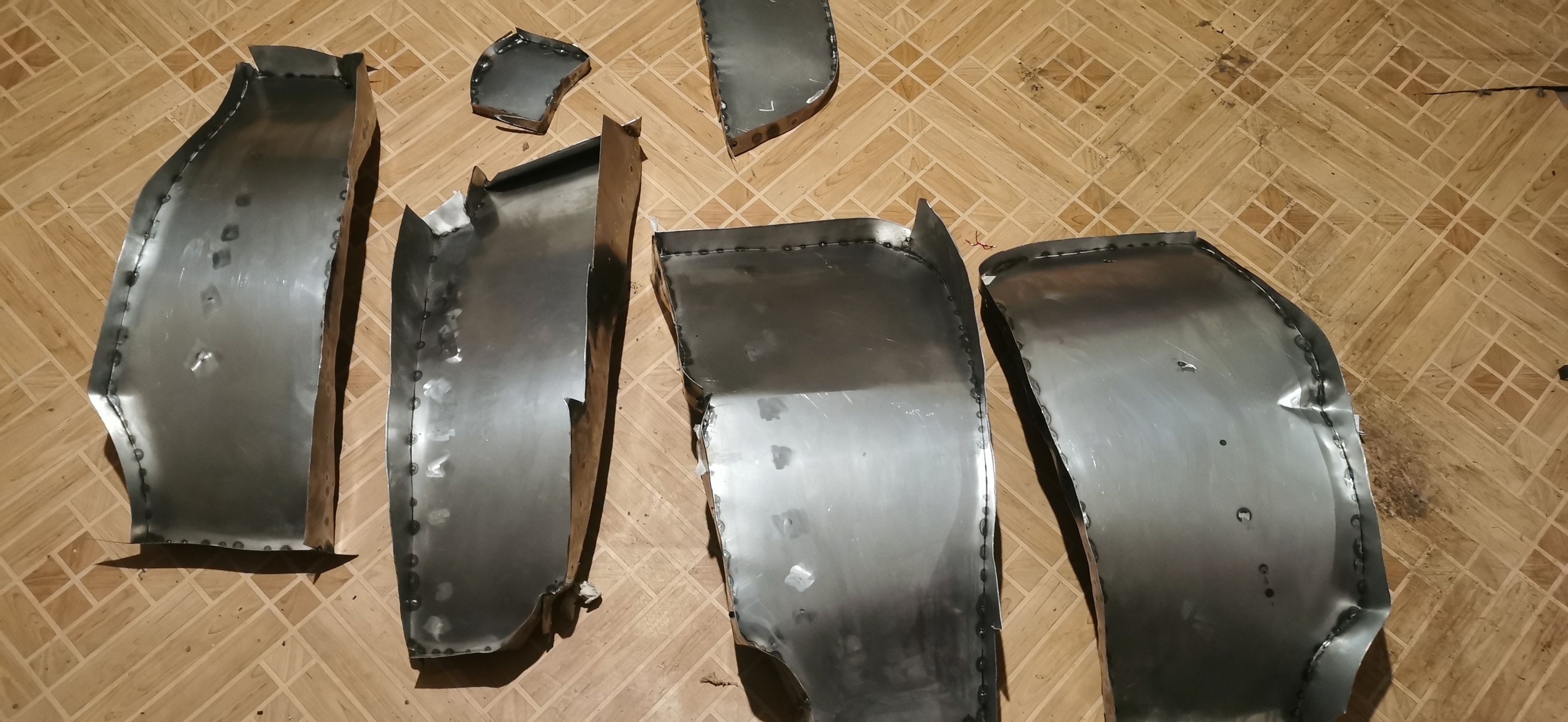

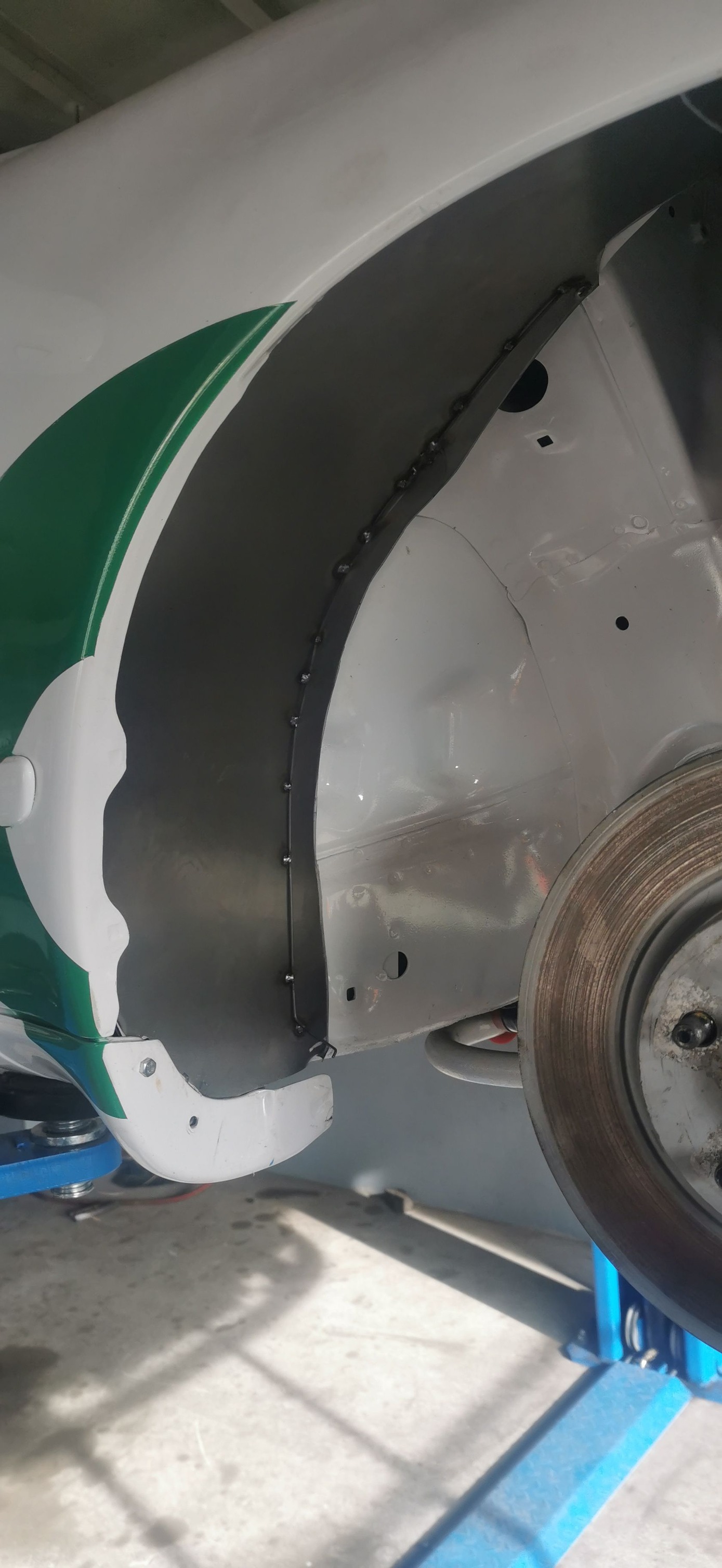

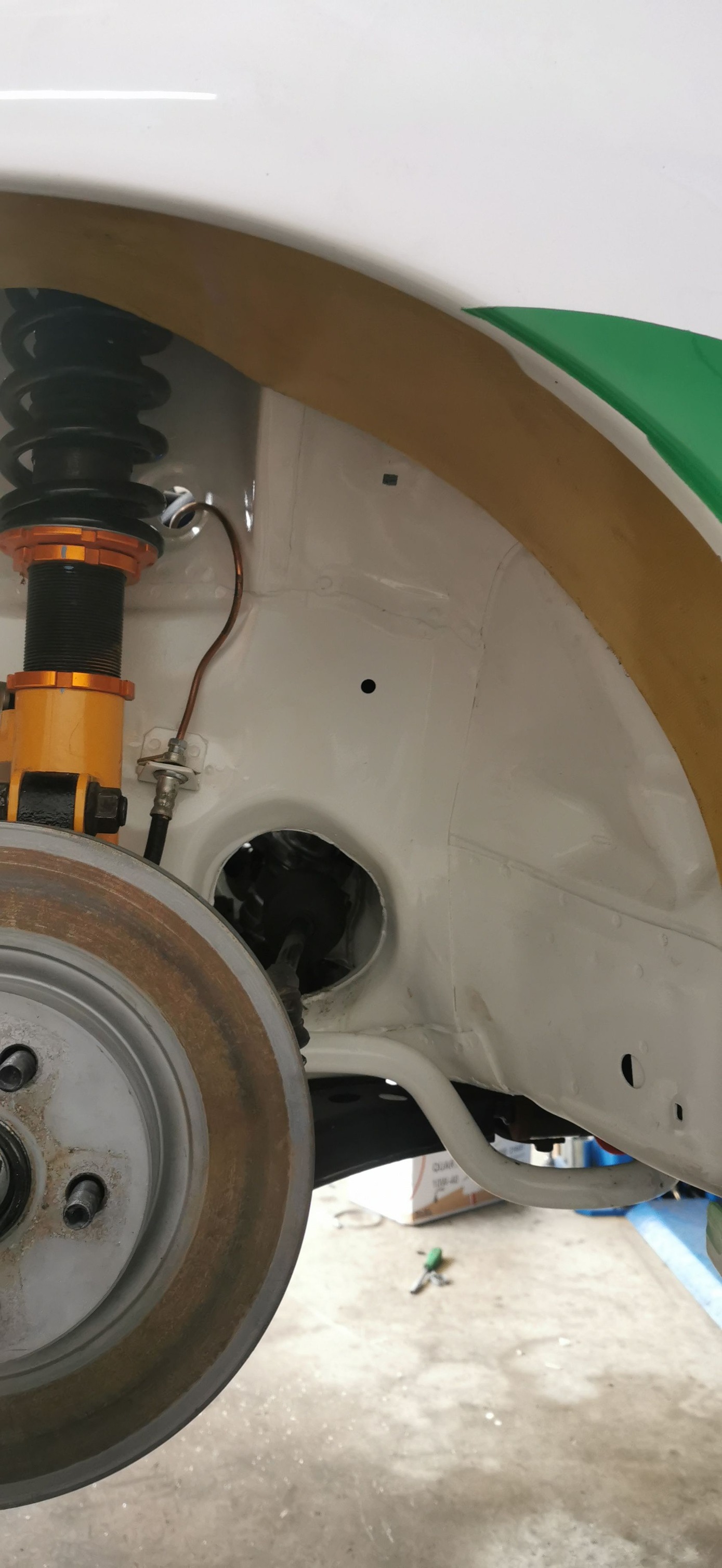

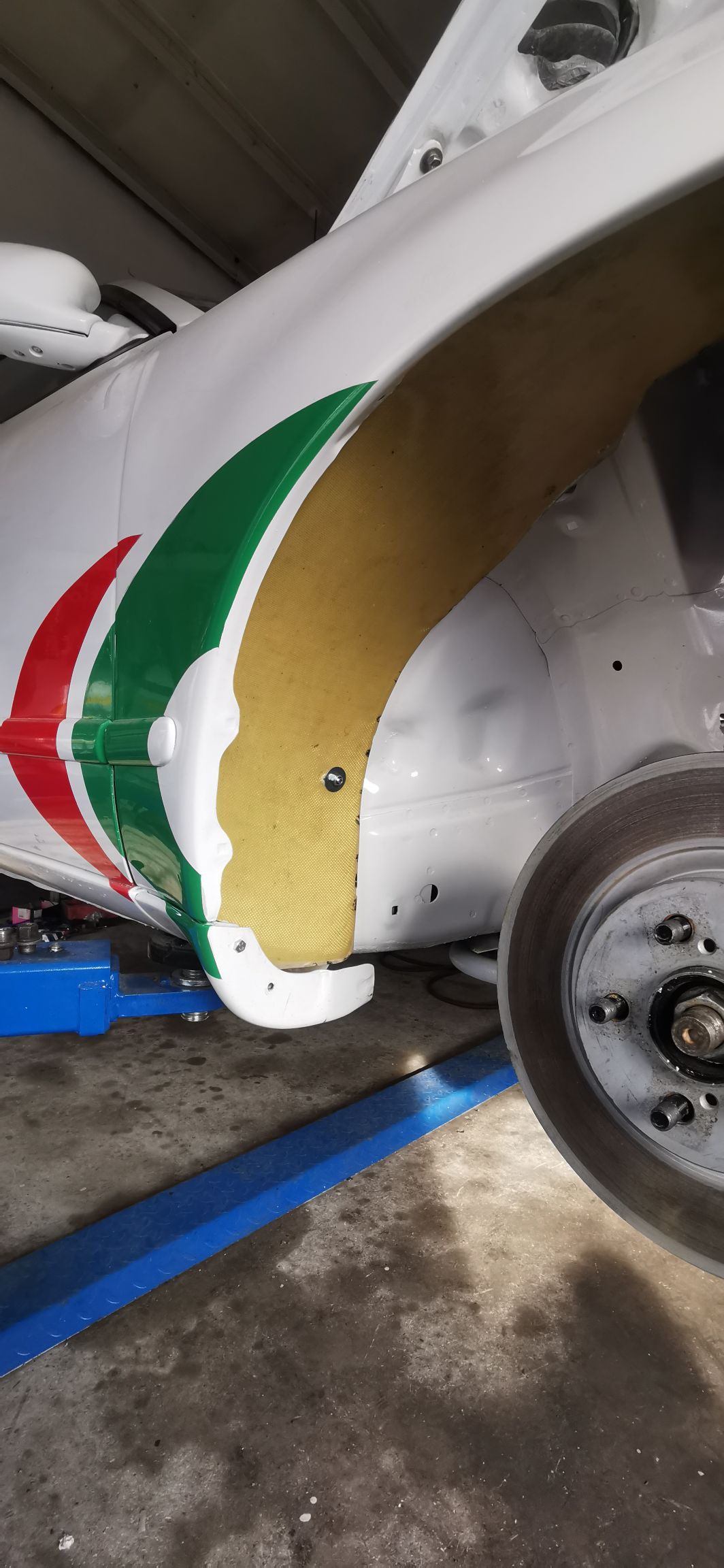

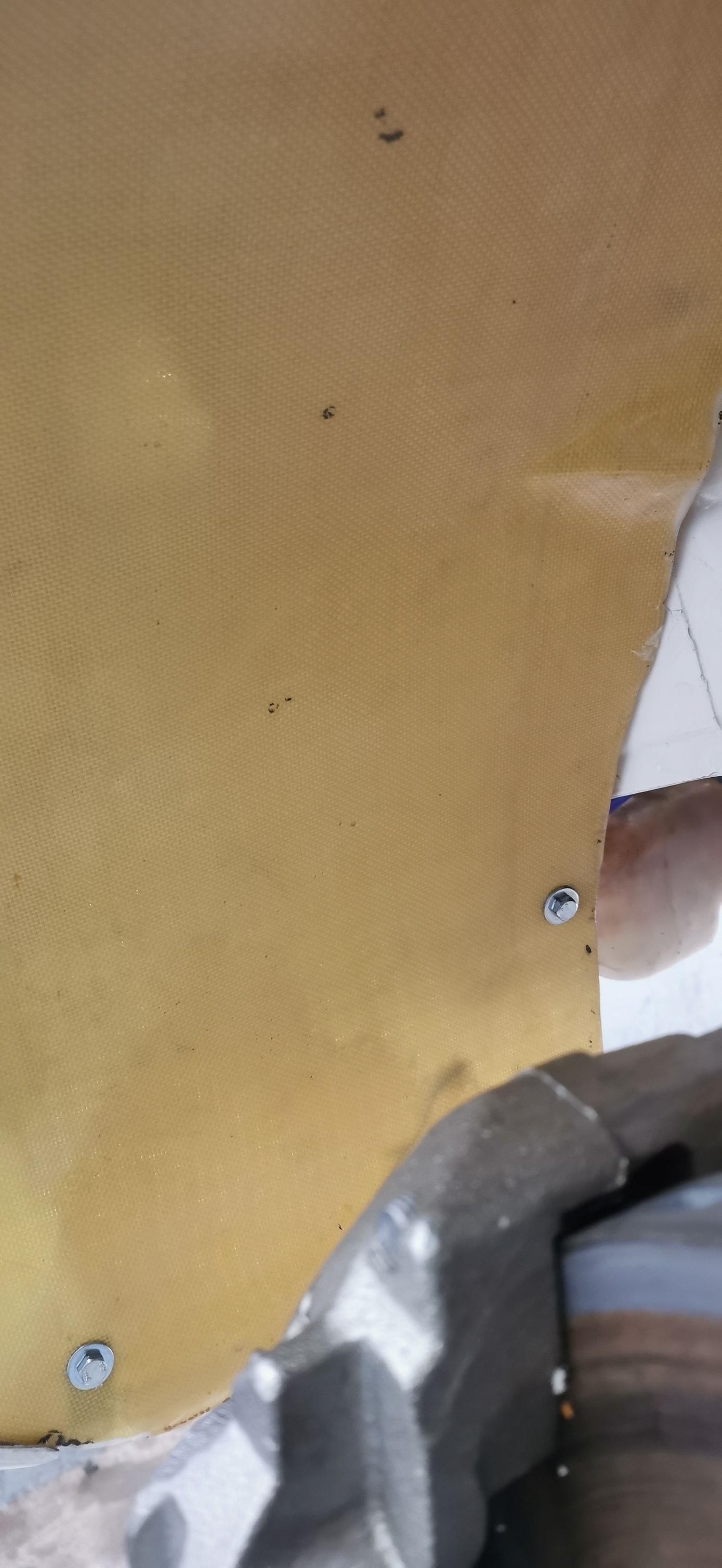

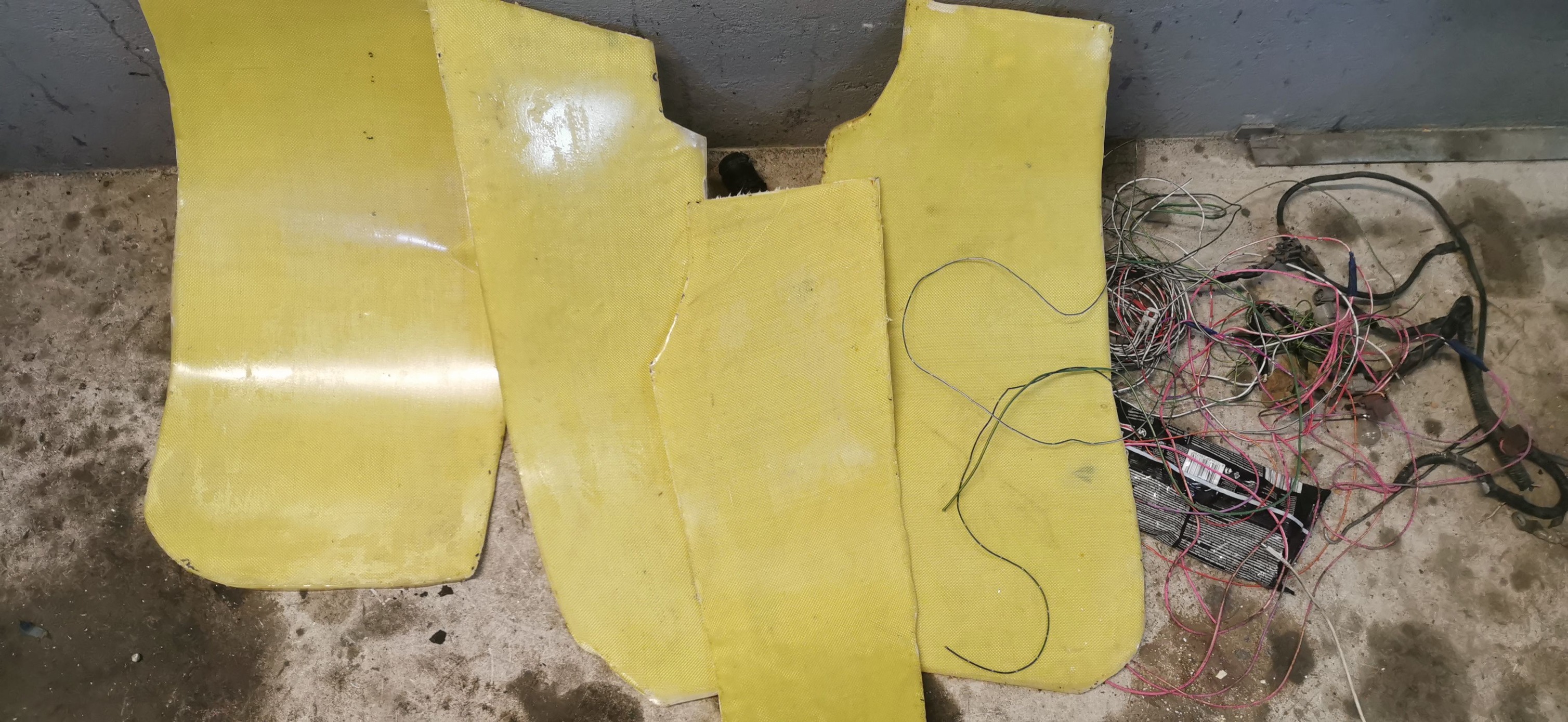

При рали колите,всички кори и подкалници са от кевлар,и понеже бях набрал скорост с карбона,се хванах и тях да си изработя.Първо направих калъпите,от тънка ламарина,която огънах по купето и заварих стоманени пръчки за да остане желаната форма като ги сваля.След това им заварих борд,които хем да задържи формата,хем и да задържа смолата да не изтече.Ето нагледно












Супер яко са ти станали детайлите! Гледам темата с интерес, защото има различен тип умения, които се показват. Лек коментар мога да направя по въпроса с композитите. Кевлара е материал който НЕ пие абсолютно НИЩО, тоест за да се работи с него и да се получи детаил който ще работи, а няма да е за красота то е задължително детайла да бъде вакумиран на около 1бар. Така Кевлара пропива най-голям процент смола и при евентуално натоварване ще има максималните механични характеристики. Отделно смолата се пече под налягане според спицификациите й , обикновено за около 8 часа при 70-80С. Карбона също когато се работи за силов работещ детаил трябва да бъде вакумиран задължително.
Успех

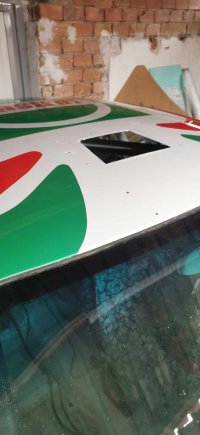

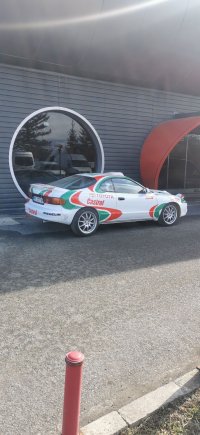

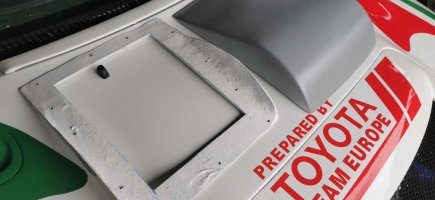

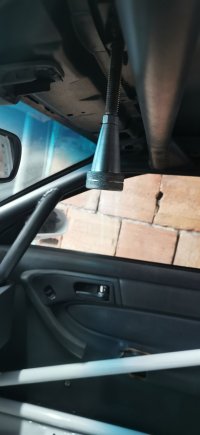

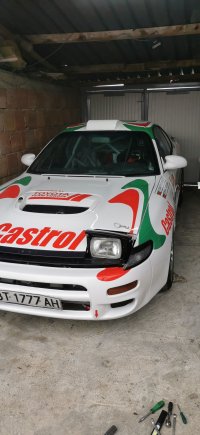

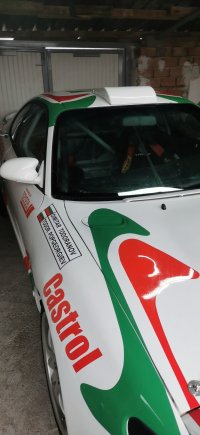

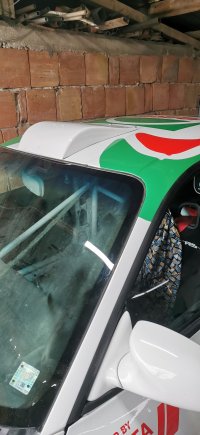

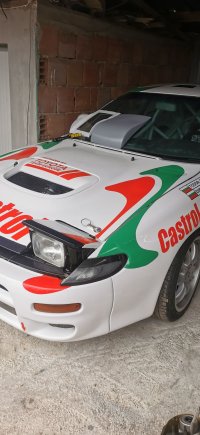

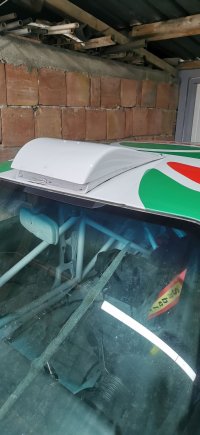

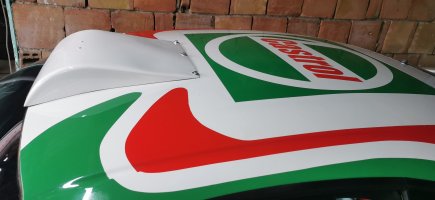

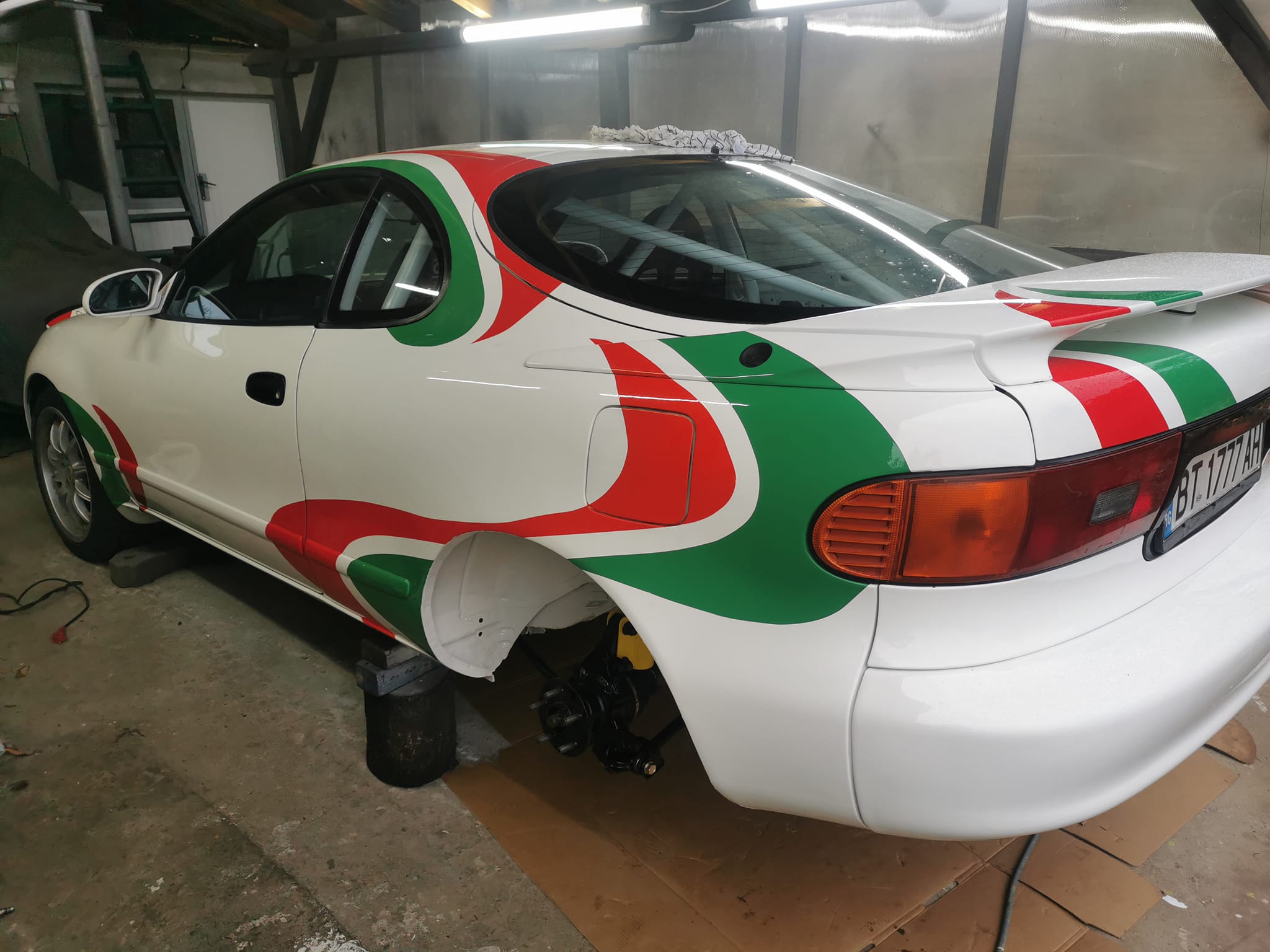

Здравейте,налегна ме работата и не ми остава време да ъпдейтна темата.За смолата си напълно прав,и е хубаво,че го сподели в темата,защото аз не написах нищо по въпроса,а съм запознат с метода. ,Хубаво е да знаят колегите,които мислят за пробват за първи път . Моето е любителски за в домашни условия.И докато сме на тема смоли ето,какво друго направих.Това е въздуховода,които вкарва свеж въздух в купето.Въздуховода го направих по оригиналните размери,като за калъп отново ползвах ламарина.Той е от 2 части долната е хваната на твърдо към тавана а горната се отваря и затваря с винт,вътре от купето.Другото което се забелязва на снимките е,че ми изработиха всички лепенки по колата с много качествено фолио,отделно като я изкарам ще направя подрпбни снимки.А за лепенето исках аз да си ги залепя,защото видях някои работи,коио не ми харесаха по на Митко лепенките на Вартбурга,а му ги лепи фирма .За първи път лепя,беше си играчка,отне ми точно 6 часа,но съм доволен.
